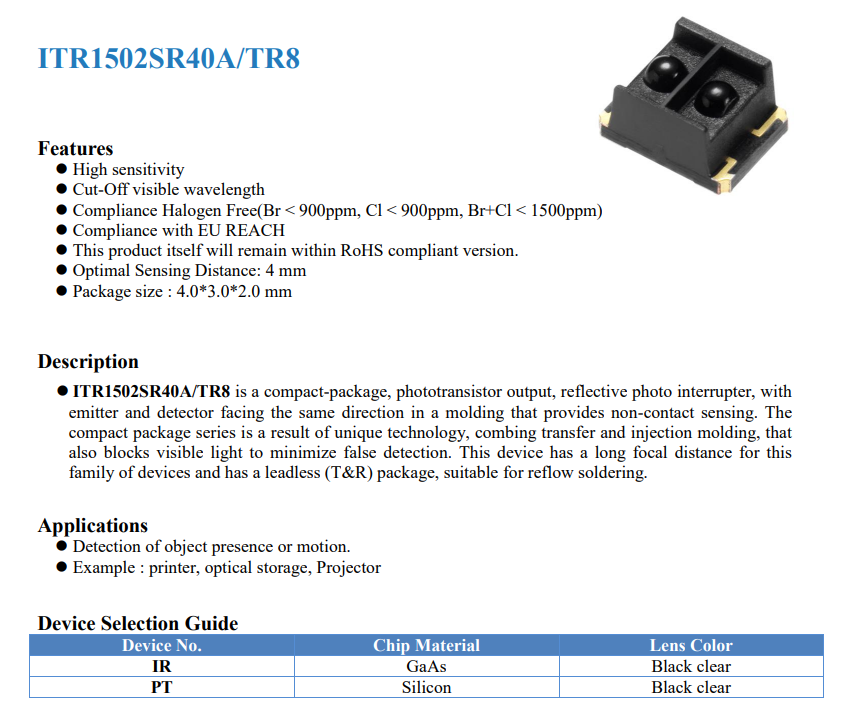

ITR1502SR40A/TR8光遮断器(俗称光电开关、漫反射光耦)特性解读

工作原理：ITR1502SR40A/TR8 贴片漫反射光电开关将红外发光二极管（IR LED）和光敏晶体管集成于一体。IR LED 作为发射端，持续发射出一束调制的红外光线。当有物体进入其检测区域时，物体表面会将部分红外光线漫反射回来，光敏晶体管作为接收端，会捕捉到这部分反射光。当接收到的反射光强度超过预设阈值时，开关内部的信号处理电路会将其转换为电信号，从而改变电路的状态，以此来检测到物体的存在。此外，该光电开关采用三角测量法，发射光轴与接收光轴构成一个微小的夹角，形成非共光的三角系统，这样可以避免发射器的直射强光干扰接收器，同时也确定了一个可靠的检测距离。

应用领域

• 工业自动化：在自动化生产线中，可用于检测工件是否到位，例如在装配工位，检测零部件是否进入预定位置，以触发下一工序；也可用于物料有无检测，如在料仓、料斗中实时监控物料余量，及时触发上料提醒或动作；还能对传送带上高速通过的小型零件进行计数。
• 智能仓储与物流：可以检测料框、托盘是否到位，在自动化立体库堆垛机取放货前，精准确认货位状态；在输送带上感知托盘是否就绪。同时，也可用于货物存在或通过检测，在输送带、分拣线上监控包裹存在性、进行计数、触发分拣机构。
• 办公设备：可应用于打印机、扫描仪等设备中，进行位置检测，比如检测纸张的有无、纸张的输送位置等，确保设备的正常运行。
• 消费电子：在音响、电视、投影仪等设备中，可用于检测设备的某些部件的状态或进行红外感测等，此外还适用于钢琴按键触发系统，为乐器演奏提供精准的检测。
