ITR9909 漫反射光电开关：原理、特性与应用全解析

更新时间：2025-09-25

点击次数：

漫反射光电开关作为工业自动化和智能家居领域的关键传感元件，以非接触式检测优势广泛替代机械开关。ITR9909 作为其中的高性能型号，凭借高灵敏度、小尺寸封装和稳定的检测性能，在多个场景中展现出独特价值。本文将系统剖析其工作原理、核心参数、典型应用及电路设计要点，为工程师选型与开发提供全面参考。

工作原理与结构特性

ITR9909 采用集成式漫反射结构，将红外发射管与光电接收管封装在同一外壳内，通过光的反射特性实现物体检测。

核心工作机制

1.红外发射阶段：发射端为峰值波长 940nm 的红外 LED，在正向电流 IF 驱动下发出红外光束。当 IF=20mA 时，正向电压 VF 典型值为 1.5V，峰值波长稳定在 940nm，该波长兼具穿透性与抗干扰能力，适合室内外多种环境。

2.光路反射阶段：发射的红外光遇到检测物体后发生漫反射，反射光强度取决于物体的反射率和距离。ITR9909 的光学设计使有效检测距离可达几厘米至十几厘米，具体与物体反射特性相关。

3.信号接收与转换阶段：接收端的光电三极管将反射光信号转换为电信号。无反射光时（暗态），暗电流 ICEO 典型值为 100nA（VCE=20V）；有反射光时（亮态），光电三极管导通，集电极电流 IC (ON) 可达 200μA（VCE=5V，IF=20mA），通过电平变化输出检测结果。

结构设计特点

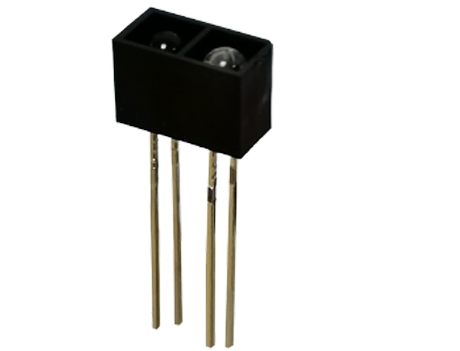

该器件采用紧凑型封装，尺寸仅 8.7×4.5×5.9mm，适合空间受限的安装场景。封装前端的圆形透镜设计实现双重功能：对发射端红外光进行聚焦，提升光束集中度；对接收端反射光进行汇聚，增强检测灵敏度。内部电路采用隔离设计，减少发射管与接收管之间的光串扰，确保检测稳定性。

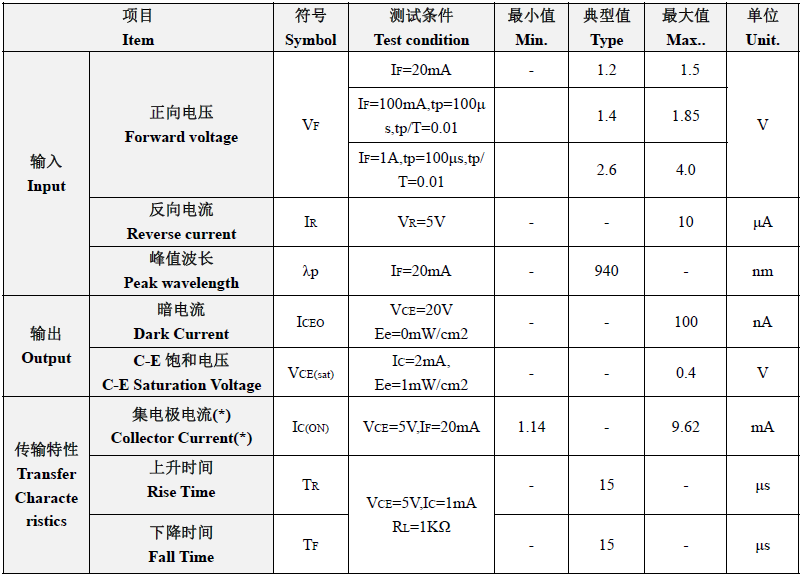

关键参数与性能指标

性能优势

高灵敏度、宽电压适应性、长寿命设计。

典型应用场景

ITR9909 凭借其性能特点，在工业自动化、智能家居和消费电子等领域获得广泛应用，以下为典型场景解析：

智能家居领域

在感应水龙头中的应用最为典型：当人手进入检测范围（通常 5-15cm），红外光经手掌反射后被 ITR9909 接收，输出信号触发电磁阀开启；人手离开后，检测信号消失，电磁阀关闭。该方案相比传统红外对射式设计，安装更简单（无需对齐发射接收端），抗干扰能力更强（不受环境光直射影响）。实际应用中需注意：

调整发射电流 IF 至 20-50mA，平衡检测距离与功耗
增加滤波电容（如 104 陶瓷电容）抑制电源噪声
采用达林顿管放大输出电流，驱动电磁阀控制电路

工业自动化领域

在生产线计数与位置检测中，ITR9909 可替代接触式行程开关：

产品计数：安装在传送带侧面，当产品经过时反射红外光，输出脉冲信号至计数器，累计产量。适合检测金属、塑料等多种材质产品，检测响应时间≤15μs，满足高速生产线需求（最高线速度可达 2m/s）。
位置定位：在机械臂末端安装该传感器，检测工件是否到位。通过调整安装距离（通常 3-10mm），实现 ±0.1mm 的定位精度。实际应用中需解决两个问题：
- 强光干扰：加装遮光罩或采用调制光技术（如 1kHz 脉冲驱动）
- 多传感器串扰：相邻传感器采用不同波长红外管或错位安装

电子设备改造

在节能信标与感应开关改造中，ITR9909 可替代霍尔传感器：某节能信标改造项目中，原霍尔传感器需配合磁钢使用，安装复杂且易受磁场干扰。改用 ITR9909 后，通过外接 BC517 达林顿管放大输出电流（解决原电路 1k 上拉电阻驱动不足问题），实现光控触发功能。改造要点包括：

采用 9018 三极管前置放大，再级联 BC517 达林顿管
发射端串联 1k 限流电阻，确保 IF 在安全范围内
接收端并联 100nF 电容，滤除高频干扰

电路设计与实操要点

基础驱动电路

ITR9909 的基本应用电路包含三个部分：

1.发射端驱动电路：采用电压源通过限流电阻给红外 LED 供电，限流电阻计算公式为 R=(Vcc-VF)/IF。例如 Vcc=5V，VF=1.5V，IF=20mA 时，R=(5-1.5)/0.02=175Ω，实际选用 180Ω 标准电阻。

2.接收端信号处理电路：光电三极管集电极接 1k 上拉电阻至 Vcc，发射极接地。无反射光时输出高电平（接近 Vcc），有反射光时输出低电平（约 0.4V）。

3.负载驱动电路：当需驱动继电器、电磁阀等大负载时，需增加放大级（如 9013 三极管或达林顿管），将 200μA 的输出电流放大至几十毫安。

常见问题与解决方案

1.输出信号不稳定
原因：环境光干扰（如阳光直射）、电源纹波过大

解决：在接收端增加带通滤波器（中心频率 940nm）；电源端并联 100μF 电解电容和 104 陶瓷电容

2.检测距离不足

原因：发射电流不足、透镜脏污

解决：适当增大 IF（不超过 20mA 持续电流）；定期清洁透镜表面

3.带载能力不足

原因：光电三极管输出电流仅 200μA，无法驱动大负载

解决：采用达林顿管（如 BC517）组成电流放大电路，放大倍数可达 1000 倍以上

总结

ITR9909 作为一款高性能漫反射光电开关，通过集成化设计和优化的光学结构，在灵敏度、可靠性和适应性方面表现突出，尤其适合对检测精度要求高、安装空间受限的应用场景。随着物联网技术发展，该传感器在智能仓储（货物定位）、自动驾驶（近距离障碍物检测）和医疗设备（液体液位检测）等新兴领域的应用潜力将进一步释放。
