ITR1205ST11A/TR超小贴片槽型光电开关原理及应用

ITR1205ST11A/TR 是一款小型槽型光电开关（又称光电断续器），属于透射式光电传感器，通过光的遮挡与透射来检测物体的存在或位移，广泛应用于自动化设备、消费电子等场景。以下从原理、特性及应用三方面详细说明：

一、核心工作原理

槽型光电开关的结构和原理可概括为 “发射器 - 接收器 - 遮光检测” 三部分：

1. 结构组成：器件内部集成一对相对放置的红外发光二极管（发射器）和光电三极管（接收器），两者之间形成一个 “U 型槽”（槽宽1.1mm），发射器与接收器分别位于槽的两侧。

2. 工作逻辑：

• 无遮挡时：发射器发出的红外光直接照射到接收器，光电三极管受光导通，输出低电平（或根据电路设计输出相应信号）。

• 有遮挡时：当物体（如金属片、塑料片等）穿过 U 型槽，遮挡红外光路，接收器接收不到光信号，光电三极管截止，输出高电平。通过输出信号的高低变化，即可判断是否有物体通过槽内。

二、关键特性与参数

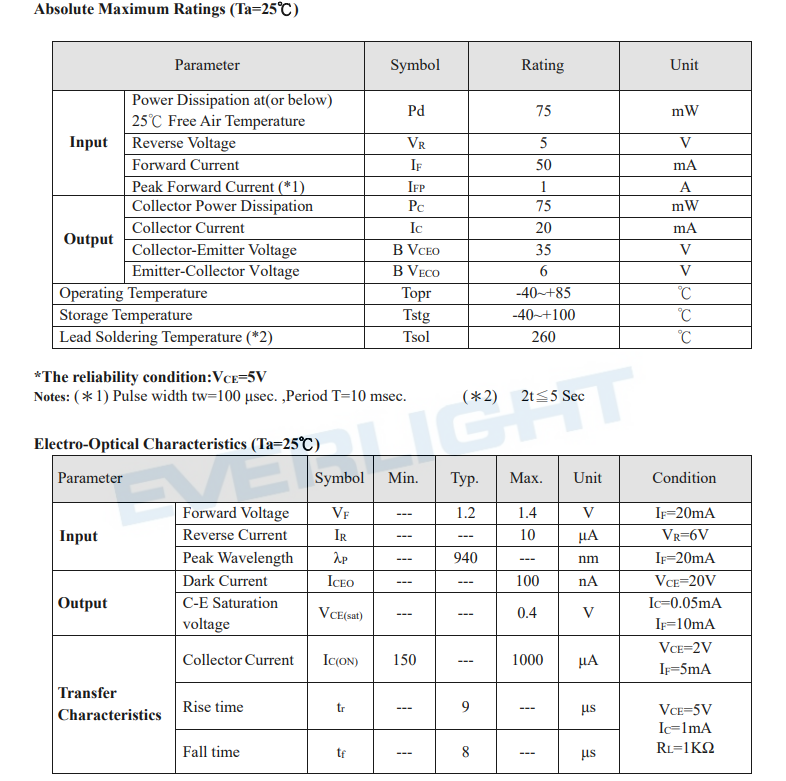

1. 电气参数：

• 工作电压：典型值 5V（范围 2.5-5.5V），适合低压电子系统。

• 输出类型：集电极开路（OC）输出，需外接上拉电阻（通常 1-10kΩ），兼容数字电路。

• 响应时间：典型值≤10μs，开关速度快，适合高速检测场景。

• 检测距离：即槽宽，1.1mm，适合检测薄型物体（如纸张、胶片、齿轮齿牙等）。

• 物理特性：

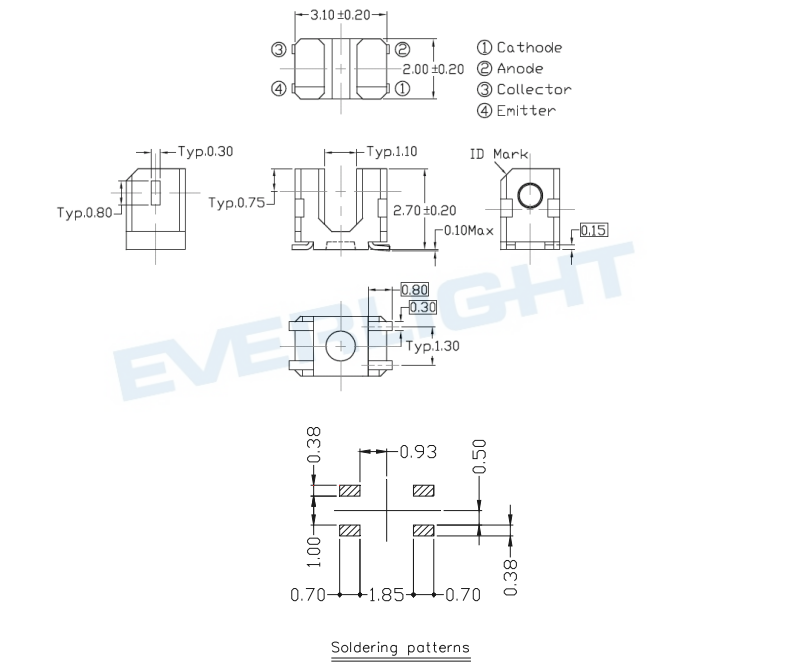

• 封装：小型贴片式（SMD），尺寸约 3.1mm×2.0mm×2.7mm，适合高密度 PCB 布局。

• 工作温度：-40℃~85℃，适应多数工业和消费电子环境。

• 三、典型应用场景

基于其 “非接触式检测、响应快、体积小” 的特点，ITR1205ST11A/TR 主要用于以下场景：

1. 位置与计数检测：

• 打印机 / 复印机：检测纸张边缘、纸张是否卡纸（通过纸张遮挡光路判断位置）。

• 计数器：如流水线上的产品计数（每通过一个物体，遮挡一次光路，输出一个脉冲信号）。

• 转速与位移测量：

• 电机转速检测：在电机轴上安装带缺口的挡光片，挡光片随轴转动时周期性遮挡光路，通过脉冲频率计算转速。

• 编码器配合：与旋转编码器的码盘配合，检测机械部件的位移或角度（如小型精密仪器的位置反馈）。

• 安全与限位控制：

• 小型设备限位：如 3D 打印机、小型机床的运动部件限位（当部件移动到特定位置时，遮挡光路触发停止信号）。

• 玩具与智能家居：如自动窗帘的行程控制、玩具车的障碍物检测（简化版）。

四、使用注意事项

1. 外接电路需匹配上拉电阻，确保输出信号稳定（电阻值根据负载和工作电压调整）。

2. 避免强光直射（尤其是红外光）干扰接收器，必要时可增加遮光结构。

3. 检测物体需能有效遮挡红外光（如不透明材料），透明物体（如玻璃）可能导致误判。

综上，ITR1205ST11A/TR 凭借小型化、快速响应的优势，在需要非接触式精密检测的场景中应用广泛，是低成本光电传感方案的常用选择。
