IRM-H638T/TR2贴片红外接收头遥控信号接收模块原理及应用

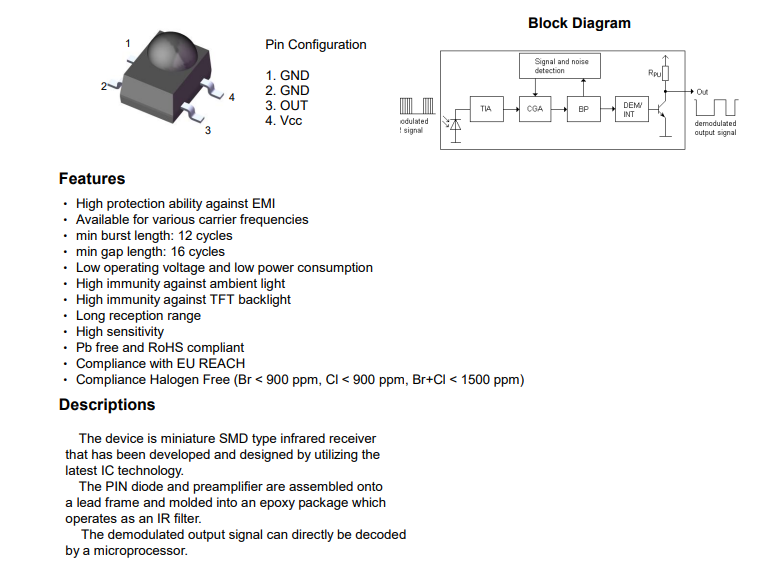

IRM-H638T/TR2 红外接收头的工作原理基于光电效应和信号处理技术。其内部的光电二极管能够接收红外发射管发射出的波长为 940nm 的红外光信号，并将其转换为电信号。转换后的电信号会被送入放大器进行放大，限幅器则用于将脉冲幅度控制在一定水平内，以确保信号的稳定性。放大后的信号会进入带通滤波器，该滤波器只允许特定频率范围内的信号通过，IRM-H638T/TR2 的中心载波频率为 38kHz。通过带通滤波器的信号会进入解调电路，解调电路将信号还原为原始的遥控码，最后经过整形电路，确保信号的波形符合要求后从信号输出脚输出，可由微处理器直接解码。

产品特点

• 抗干扰能力强：具有高电场干扰屏蔽能力，能有效抵御外界电磁干扰，同时对环境光有高免疫力，确保在不同光照条件下稳定工作。

• 信号接收性能好：采用圆形透镜，可改善接收特性，接收角度为 45 度，中心载波频率为 38kHz，适合接收波长为 940nm 的红外信号。

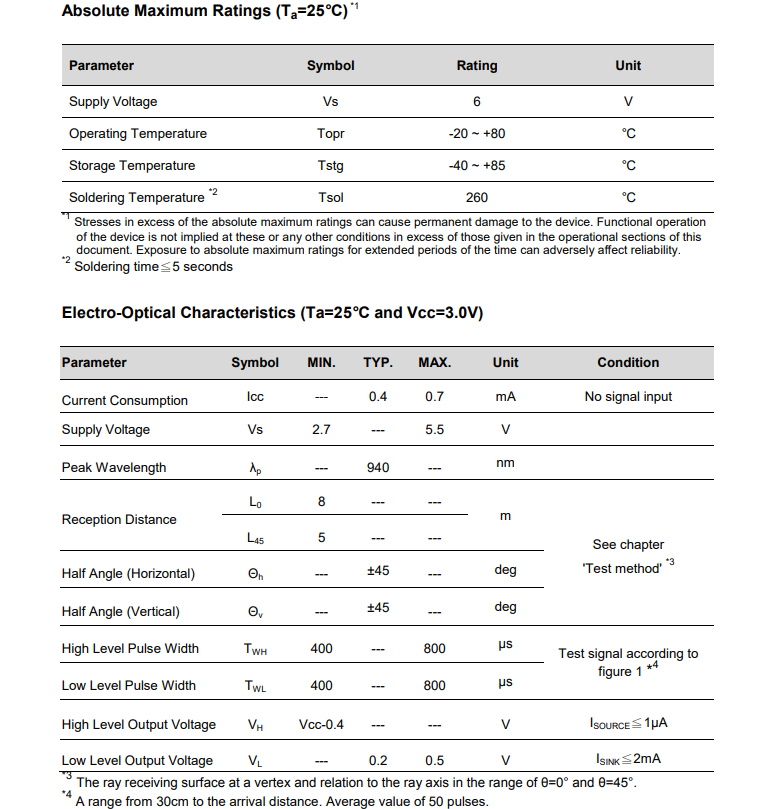

• 低电压、低功耗：典型工作电压为 3V，工作电压范围为 2.7V-5.5V，供应电流为 1.2mA，功耗较低。

• 符合环保标准：符合 RoHS、REACH 标准，无铅且无卤。

应用领域

• 家电遥控：广泛应用于电视机、空调、DVD 播放器等家电设备的遥控器，用于接收遥控器发出的红外信号，实现对设备的远程控制。

• 车载电子：在车载 DVD 系统中，用于接收红外遥控器的信号，方便用户在车内控制 DVD 的播放、暂停、快进等功能。

• 工业自动化：在工业自动化生产线上，可用于接收控制信号，实现设备的自动化运行和监测，提高生产效率和准确性。

• 安防监控：可构成红外对射报警系统，当有人穿越封锁线时，红外接收头接收不到红外信号，从而启动报警。

• 智能传感器：还可应用于智能传感器领域，实现信号的接收和处理，比如一些基于红外感应的环境监测传感器等。
