IR91-21C/TR10小蝴蝶红外发射二极管原理与应用

一、核心工作原理

IR91-21C/TR10 作为砷化镓（GaAs）红外发射二极管，其发光机制遵循半导体 PN 结的电光转换原理，具体过程分三步：

1. 载流子注入：当给管子的阳极（正极）和阴极（负极）施加正向电压时，外部电流会使电子从 N 区注入 P 区，空穴从 P 区注入 N 区。

2. 载流子复合：注入的电子和空穴在 PN 结附近的 “耗尽层” 相遇并发生复合，这个过程会释放出能量。

3. 红外光子发射：复合释放的能量以光子形式向外辐射，由于材料特性，其辐射波长集中在940nm左右（属于近红外波段，人眼不可见）。

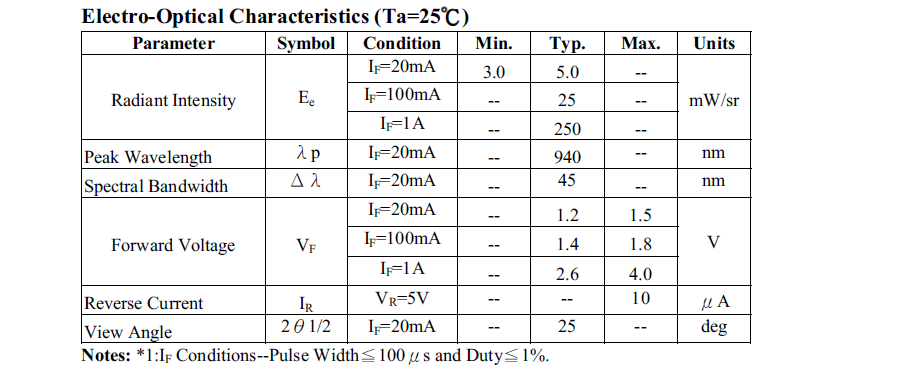

二、关键特性与参数

• 光学参数：辐射波长典型值为 940nm，辐射强度（Ie）通常在特定电流（如 100mA）下为几十 mW/sr，决定信号传输距离。

• 电学参数：正向电压（Vf）一般在 1.2-1.5V 之间，反向击穿电压（Vr）通常≥5V，需避免反向电压过高导致损坏。

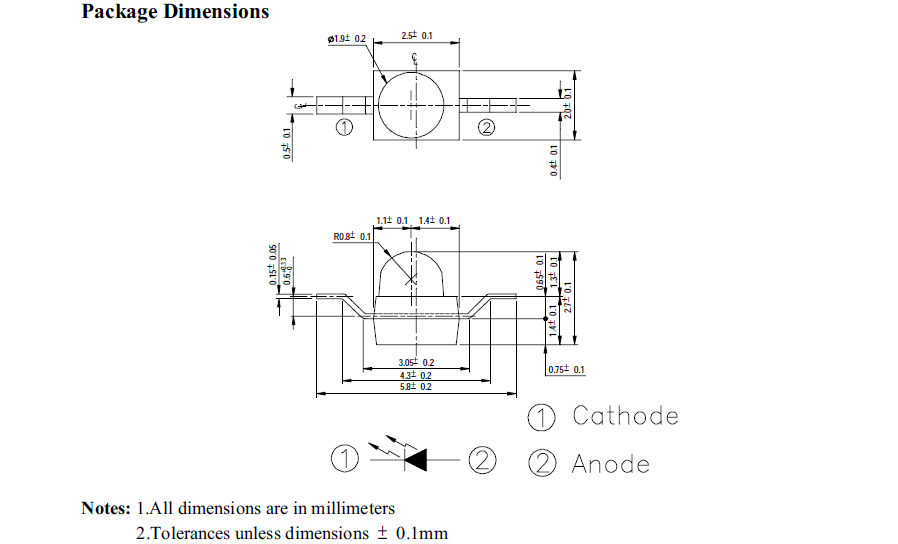

• 封装与角度：采用贴片封装（小蝴蝶型），发光角度（θ1/2）约为 25°，属于窄角型，适合定向传输。

三、主要应用场景

基于其窄角、中功率的特性，该型号广泛用于需要精准红外信号传输的设备：

• 遥控系统：如家电遥控器（电视、空调）、车载遥控器，通过脉冲编码的红外信号传递控制指令。

• 光电检测：在烟雾报警器、光电开关中作为光源，配合红外接收管组成检测电路，判断是否有物体遮挡或烟雾干扰。

• 近距离通信：用于红外数据传输（如早期手机红外传文件）、门禁系统的身份验证信号发射。

四、应用注意事项

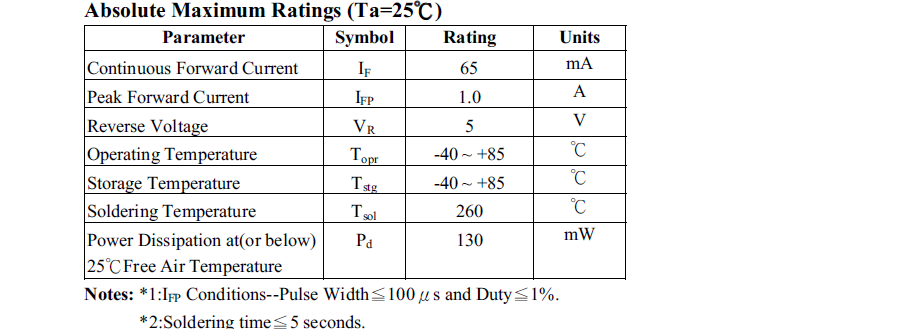

1. 限流保护：必须在电路中串联限流电阻，避免正向电流超过额定值（通常最大持续电流为 100-300mA），防止管子烧毁。

2. 散热设计：若长期高电流工作，需考虑 PCB 布局的散热性，避免温度过高导致辐射强度下降或寿命缩短。

3. 配对选择：需与同波长（如 940nm）的红外接收管（如 PT91-21B/TR10或PT91-21C/TR10）配对使用，确保接收灵敏度与发射强度匹配。
