PT91-21C/TR10亿光电子小蝴蝶贴片式红外光敏接收三极管原理与应用

1. 工作原理这款器件本质是兼具光电转换与电流放大功能的半导体器件，核心原理基于光电效应与三极管电流放大机制，结合自身结构和参数特性实现红外信号接收转换，具体过程如下：
   • 结构基础：它采用 NPN 型光敏三极管结构，基区无引线且感光面积优化，搭配球形顶视透明镜头，能高效汇聚红外光线，其峰值响应波长为 940nm，可精准匹配常见红外发光二极管的光谱，减少信号损耗。

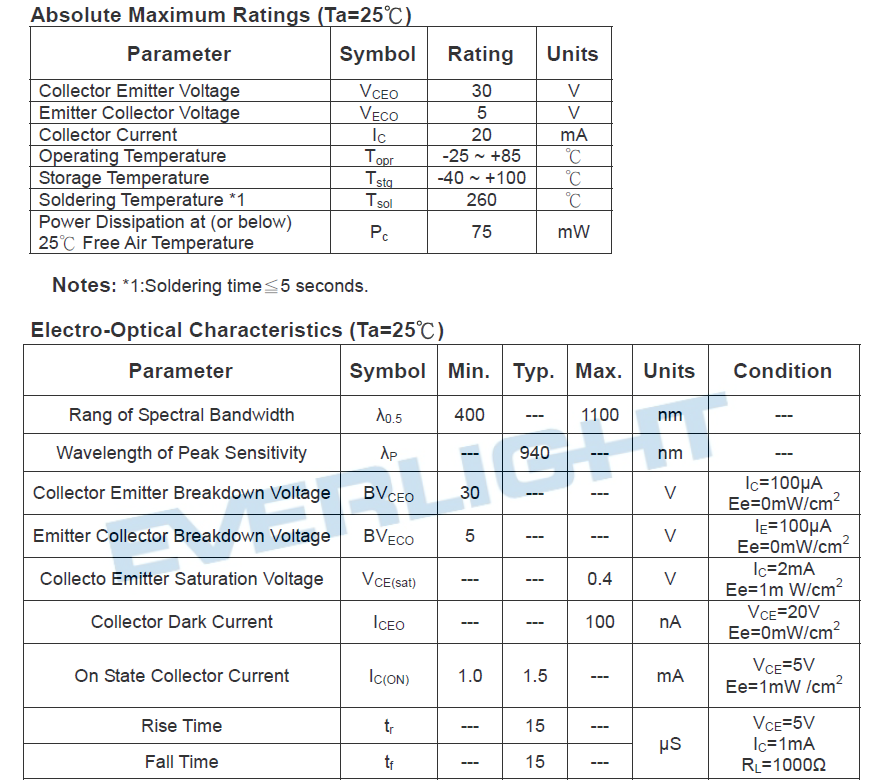

   • 光电转换与放大：无红外光照时，器件处于截止状态，仅存在极小的集电极暗电流（典型值 100nA），几乎不影响电路；当 940nm 左右的红外光照射到基区时，光子能量激发半导体材料产生大量电子 - 空穴对，形成光生电流。该光生电流相当于三极管的基极电流，经 NPN 管的电流放大作用后，输出放大的集电极电流，集电极最大电流可达 20mA，能将微弱红外光信号转化为可被电路识别的电信号。
   • 快速信号响应：其上升时间和下降时间均典型值为 15μs，可快速捕捉红外光信号的通断变化，适配 36kHz 载波频率，能满足多数红外信号传输的时序要求。

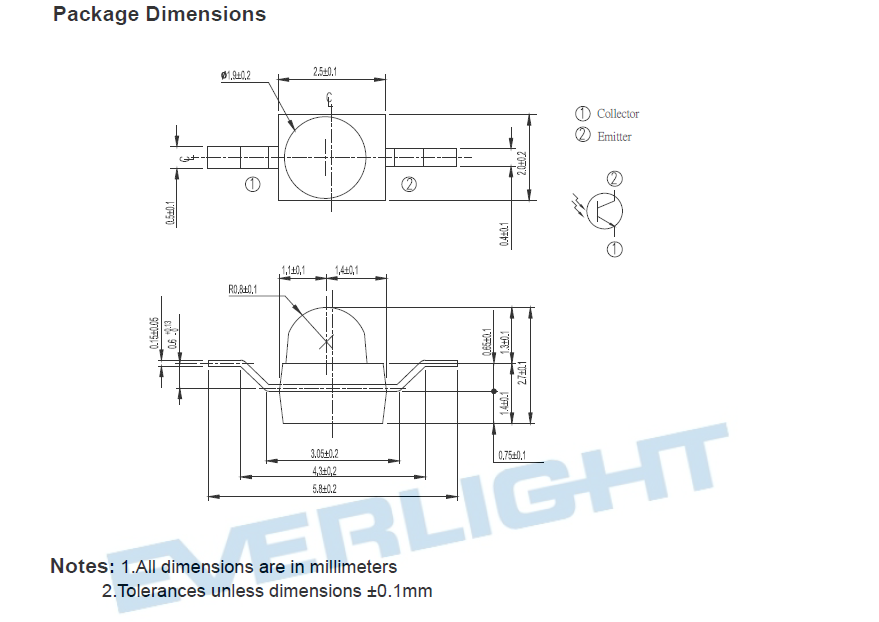

2. 核心应用该器件因微型贴片封装（2.5×2.0×2.7mm）、45° 接收角、-25℃~+85℃宽工作温度等优势，广泛应用于微型化、自动化及红外专用设备中，具体场景如下：
   • 微型开关：适配小型家电、智能穿戴设备中的微型红外感应开关。例如在微型蓝牙音箱的开盖检测中，当盖子闭合遮挡红外光路时，器件输出截止信号；开盖时红外光导通，触发开关动作，实现自动开机等功能，其小尺寸可贴合设备内部紧凑空间。
   • 计数器与分选机：在食品、电子元件等小型物件的流水线分选设备中，配合红外发射管组成检测光路。物件经过时遮挡红外光，器件输出信号跳变，通过计数该跳变信号可统计物件数量，同时可根据信号遮挡时长等特征辅助区分不同规格物件，75mW 的额定功率能保证设备长时间稳定计数。
   • 位置传感器：用于精密仪器或小型机械的位置定位。比如在微型电机、机器人关节的位置检测中，通过预设红外光发射点，当机械部件运动到指定位置时，遮挡或导通红外光路，器件输出的电信号可反馈部件位置，配合 15μs 的快速响应，提升位置检测的实时性。
   • 通用红外应用系统：在短距离红外信号传输场景中作为接收端，典型传输接收距离可达 5m。例如简易红外遥控接收器、红外防盗报警模块的前端检测等，其与红外发射管搭配，可实现低成本的红外信号传输，且兼容红外回流焊工艺，适配批量贴片生产，提升设备组装效率。
