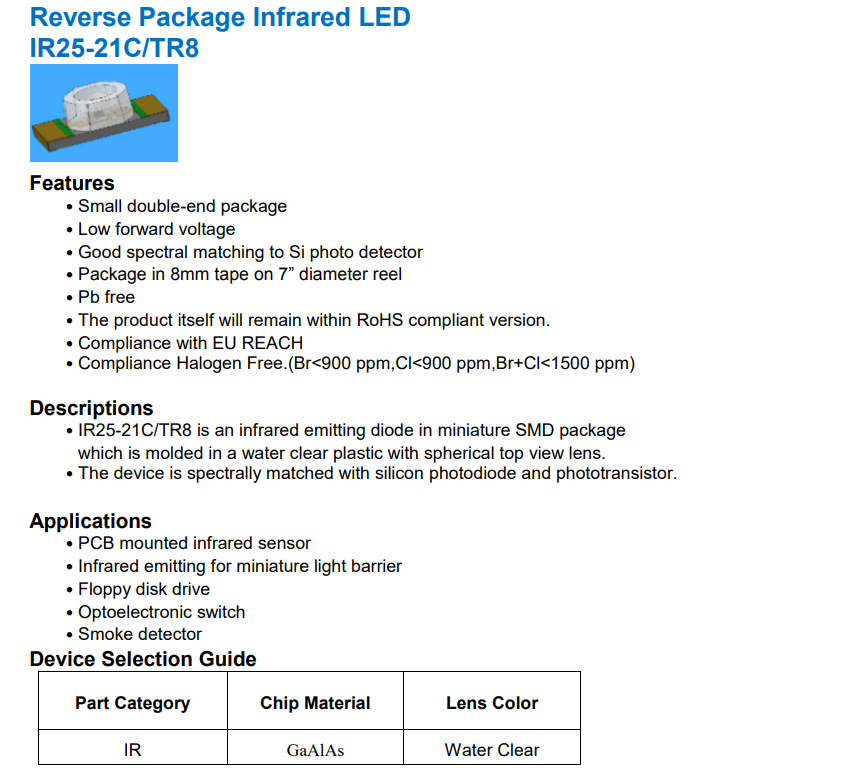

1206贴片大角度红外发射二极管IR25-21C/TR8原理及应用

基本信息

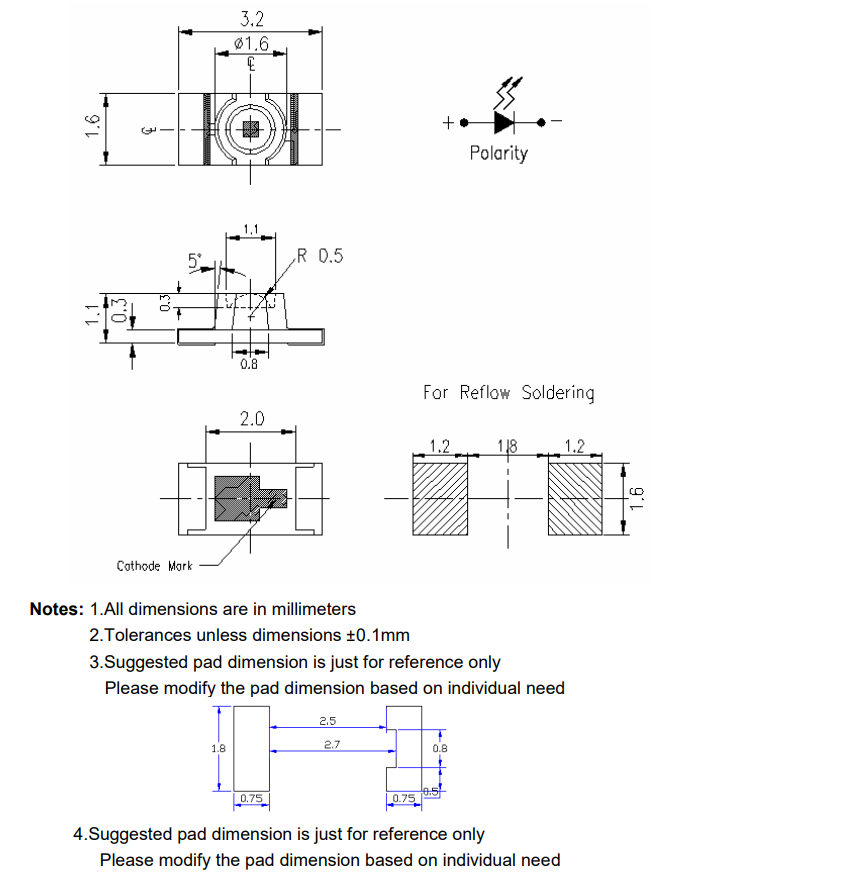

• 封装形式：采用 1206 贴片封装，尺寸为 3.2mm×1.6mm×1.1mm。
• 波长：峰值波长为 940nm，属于近红外波段。

• 外观：采用透明塑料封装，顶部为球形透镜，有利于扩大红外发射角度。

• 主要特性

• 大角度：发射角度可达 160°，能覆盖较大的范围，适用于需要广角红外发射的场景。
• 低正向电压：典型正向电压为 1.2V，最大正向电压为 1.5V，功耗较低。
• 环保特性：无铅，符合欧盟 RoHS 和 REACH 标准，属于无卤产品。
• 高可靠性：具有良好的稳定性和耐用性，能在多种环境下可靠工作。

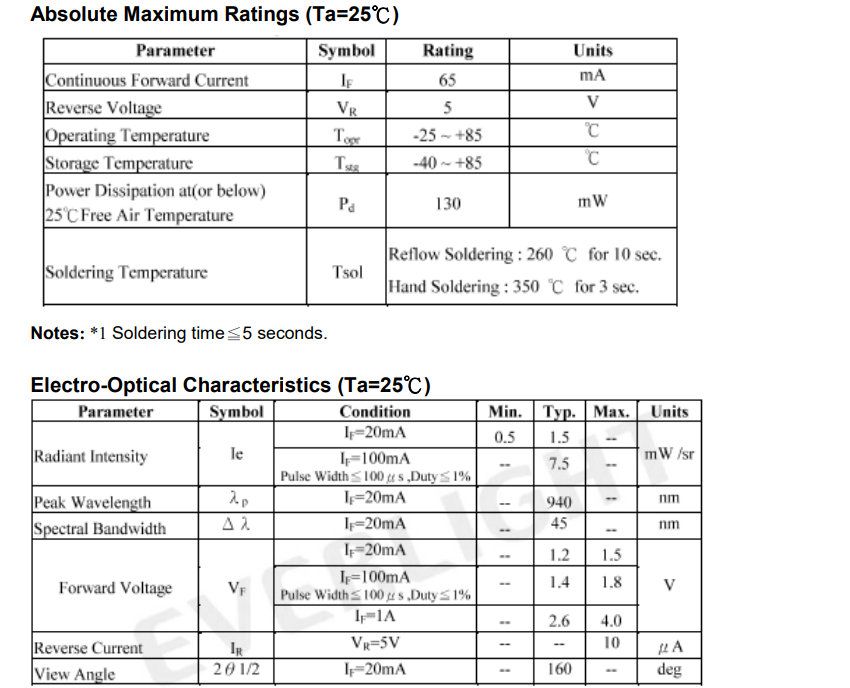

• 电气参数

• 连续正向电流：最大为 50mA。
• 反向电压：最大为 5V。
• 峰值正向电流：在脉冲宽度≤100μs、占空比≤1% 的条件下，最大可达 1.0A。
• 工作温度：-40℃至 + 85℃。
• 存储温度：-40℃至 + 85℃。

• 焊锡温度：260℃，焊接时间≤5 秒。

• 光学参数

• 辐射强度：在脉冲电流 100mA、占空比≤50% 的条件下，典型值为 3.0mW/sr，最小值为 1.0mW/sr，最大值为 5.5mW/sr；在直流电流 20mA 时，典型值为 1.5mW/sr，最小值为 0.5mW/sr。
• 光谱带宽：在 20mA 电流下，光谱带宽为 42nm。
• 光学响应时间：上升时间和下降时间分别为 25ns 和 15ns（典型值），35ns 和 35ns（最大值）。

• 应用领域

• 红外遥控：可用于各种需要大功率红外遥控的设备。
• 红外传感器：适用于 PCB mounted 红外传感器，如在电表、水表、煤气表等仪表中用于数据传输。

• 其他：还可应用于扫描仪、烟检测器等红外应用系统。
