PD70-01B/TR7红外接收光敏二极管硅PIN光电池原理与应用

PD70-01B/TR7是亿光电子（Everlight）出品的一款红外接收光敏二极管。

以下是其详细介绍：

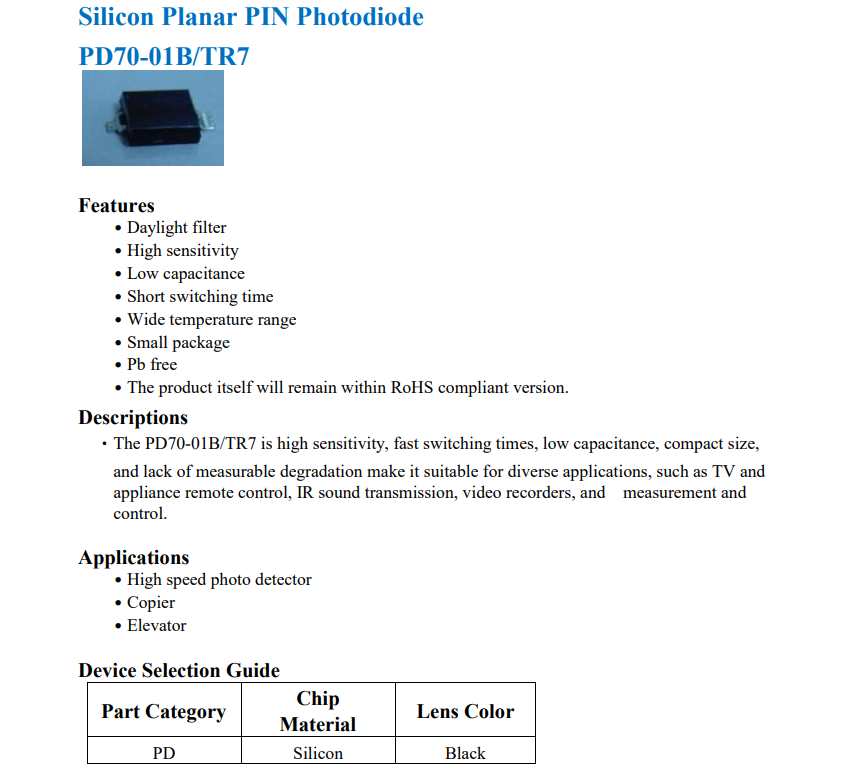

• 产品特点：具有高灵敏度、快速开关时间、低电容、尺寸紧凑等特点，且性能稳定，不易出现可测量的性能退化，适用于多种应用场景。
• 主要参数：
  • 工作电压：反向电压为 32V，反向击穿电压为 32-170V。
  • 功耗：功耗为 150mW。

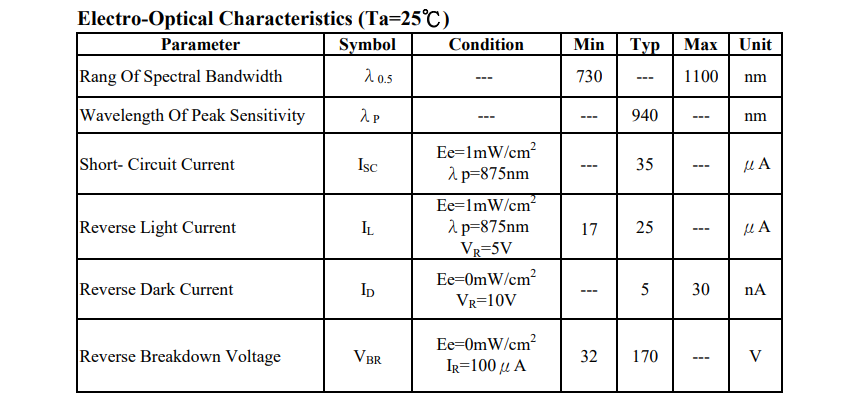

  • 波长范围：光谱带宽范围为 730-1100nm，峰值灵敏度波长为 940nm。
  • 电流参数：短路电流在光照强度为 1mW/cm²、波长为 940nm 时为 35μA，反向暗电流在光照强度为 0mW/cm²、反向电压为 10V 时为 5-30nA。
  • 温度范围：工作温度为 - 25℃-85℃，储藏温度为 - 40℃-85℃。
  • 响应时间：上升时间和下降时间典型值均为 50ns。

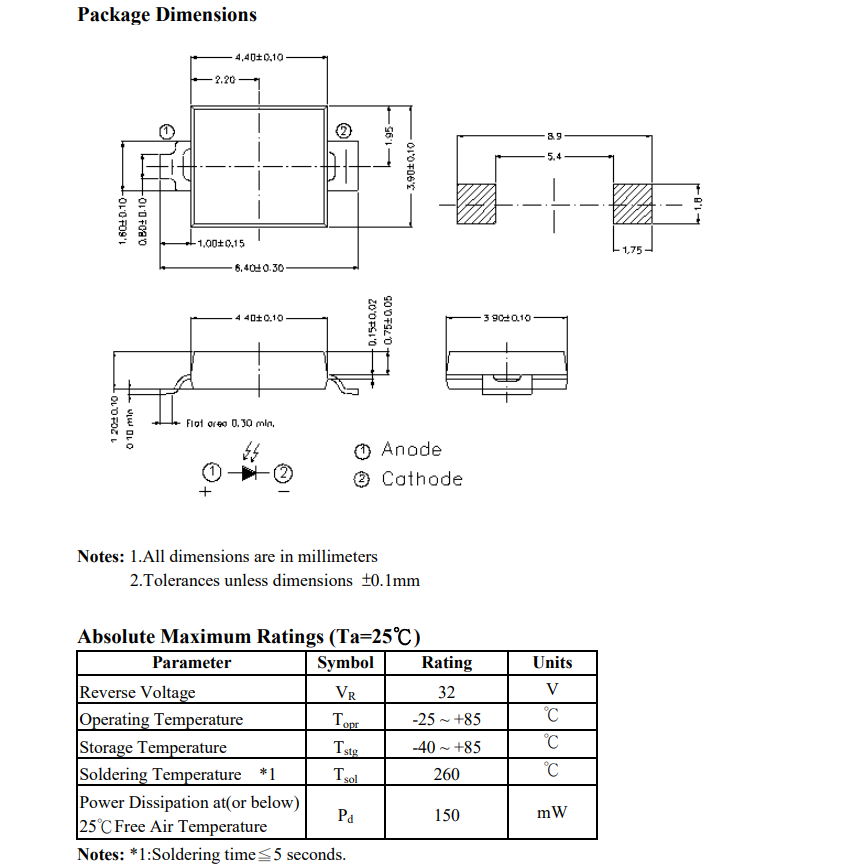

• 封装形式：采用表面贴装（SMD）封装，尺寸为 3.9x4.4mm，便于自动化贴装，可节省 PCB 空间。
• 应用领域：常用于家电遥控、智能门禁、安防监控、自动感应设备等场景，能有效接收 38kHz 左右的红外载波信号，是红外通信系统中不可或缺的元件。
