槽型光电开关特性解读

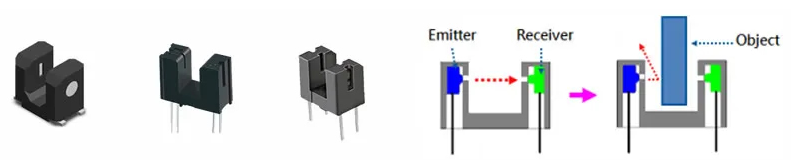

槽型光电开关（也叫 U 型光电开关、对射式槽型传感器）是一种一体化对射式光电传感器，其发射器与接收器被封装在同一壳体的凹槽两侧，检测物体需穿过凹槽阻断光路来触发信号。相比分体式对射光电开关，它结构紧凑、抗干扰能力强，广泛应用于自动化检测场景。

一、核心结构特性

1. 一体化封装设计发射器（红外发光二极管 LED）和接收器（光电三极管 / 光电二极管）对称布置在 U 型槽的两侧，光路被限定在槽内，外界杂散光难以干扰，检测稳定性远高于漫反射式光电开关。槽宽是关键参数，常见规格从几毫米到几十毫米不等（如 3mm、5mm、10mm、15mm），需匹配检测物体的厚度。
2. 无接触检测检测过程中传感器与被测物体无机械接触，不会产生磨损、碰撞，寿命长（可达数百万次检测），适用于高速、高频次的检测场景（如流水线计数、电机转速测量）。
3. 响应速度快光电转换的物理过程耗时短，响应时间通常在微秒级（μs）或毫秒级（ms），可满足高速运动物体的检测需求（如传送带物料定位、打印机纸页检测）。

二、电气性能特性

1. 输出方式多样
   • 数字量输出：分为NPN 型（低电平有效，拉电流输出）和PNP 型（高电平有效，灌电流输出），可直接与 PLC、单片机、继电器等控制器对接。
   • 部分型号支持模拟量输出（较少见），用于检测物体在槽内的位置偏移量。
   • 还有常开（NO）、常闭（NC）、常开 + 常闭三种触点模式，适配不同控制逻辑。
2. 工作电压范围宽工业级槽型光电开关通常支持 DC 5V~24V 宽电压供电，部分型号兼容 AC 110V~220V，适配不同的工控电源环境。
3. 抗干扰能力强内置抗电磁干扰（EMI）和抗浪涌保护电路，能在变频器、电机等强电磁干扰的工业环境中稳定工作；槽型结构也避免了外界光源（如日光、荧光灯）的干扰。

三、环境适应特性

1. 防护等级较高工业用型号防护等级多为 IP65，可防尘、防水溅，适合在潮湿、多粉尘的车间环境中使用；部分高防护型号（IP67）可短时间浸水。
2. 工作温度范围广常规工作温度为 -25℃~+55℃，耐高低温型号可扩展至 -40℃~+85℃，满足户外或高低温车间的使用需求。
3. 耐振动与冲击机械结构坚固，能承受一定的振动（如 10~55Hz 振动）和冲击（如 100g 加速度冲击），适用于安装在机床、输送设备等振动较大的设备上。

四、检测性能特性

1. 检测距离固定且精准检测距离等于槽宽，无需调整发射器与接收器的间距，安装后即可稳定检测，定位精度高（可达 0.1mm 级），适合精准限位场景（如机械臂行程限位、PCB 板定位）。
2. 对检测物体材质适应性强只要物体能阻断光路，无论材质是金属、塑料、纸张、玻璃、液体等，都可被检测；但透明物体（如超薄玻璃）可能因透光率过高导致检测失效，需选择专用的高灵敏度型号。
3. 盲区小不存在漫反射式光电开关的检测盲区，只要物体进入槽内阻断光路，就能立即触发信号，适合微小物体的检测（如细小金属丝、塑料颗粒）。

五、局限性

1. 检测距离受槽宽限制，无法检测远距离物体；
2. 被测物体必须能穿过凹槽，不适用于超大尺寸物体的检测；
3. 槽内若积累粉尘、油污，会遮挡光路，导致误触发，需定期清洁。

六、典型应用场景

• 自动化流水线：物料计数、定位、分拣；
• 办公设备：打印机纸页检测、复印机卡纸检测；
• 电机与传动：电机转速测量（通过齿轮或挡片）、编码器定位；
• 机械设备：机械臂行程限位、传送带跑偏检测、冲压设备安全限位。

漫反射光电开关品名推荐：

ITR8307/S17/TR8，ITR8307/F43，ITR1204SR10A/TR，ITR1502SR40A/TR8，ITR8307/S18/TR8，ITR8307/L24/TR8，ITR9909，ITR20001/T24，RPR220

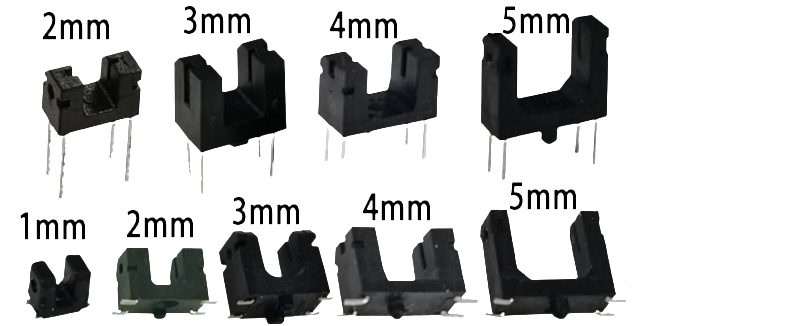

槽型光电开关品名推荐：

1.1mm槽宽距光电开关：ITR1205ST11A/TR；

2mm槽宽距光电开关：ITR2151DT20A/TB，ITR2152ST20A/TR，XGITR20302T，XGITR20352S，AEDS9100，AEDS9200，AEDS9300，ITR9901，XGITR20302(C)；

2.6mm槽宽距光电开关：ITR8105；

2.8mm槽宽距光电开关：XGITR20303T；

3mm槽宽距光电开关：ITR8102，ITR20403，ITR8104，ITR9816，XGITR20353S，EL130，YC1602，XGITR20403S，XGITR20303(C)；

4mm槽宽距光电开关：ITR20301，GK152，ES92B4，ITR20005，XGITR20304(C)，XGITR20304S；

5mm槽宽距光电开关：ITR1203DT50A/TB，ITR9707，ITR9606，ITR9608，ITR9702-F，ITR9813，GK105A，GP1S53V，ITR9809，ST150，ITR8406，ITR8405，ITR20607，XGITR20305(C)，XGITR20305S；

6mm槽宽距光电开关：ITR8402，TP808，H42B6；

8mm槽宽距光电开关：ITR180，ITR181；

10mm槽宽距光电开关：ITR1100，H2010，ITR1102，ITR9302；

12mm槽宽距光电开关：ITR1120；

15mm槽宽距光电开关：ITR1150；
