XGIRM-H3238T/TR8芯光电子超薄超小贴片红外遥控接收头

XGIRM-H3238T/TR8 是芯光电子（XG Bright）推出的38kHz 中心频率、3.2×3.8×2.48mm 贴片红外接收头（IRM），集成光敏二极管、放大 / 滤波 / 解调电路与输出级，直接输出符合 NEC/RC5 等协议的数字信号，适配家电、智能家居、工业控制等红外遥控与传感场景。

一、核心结构与工作原理

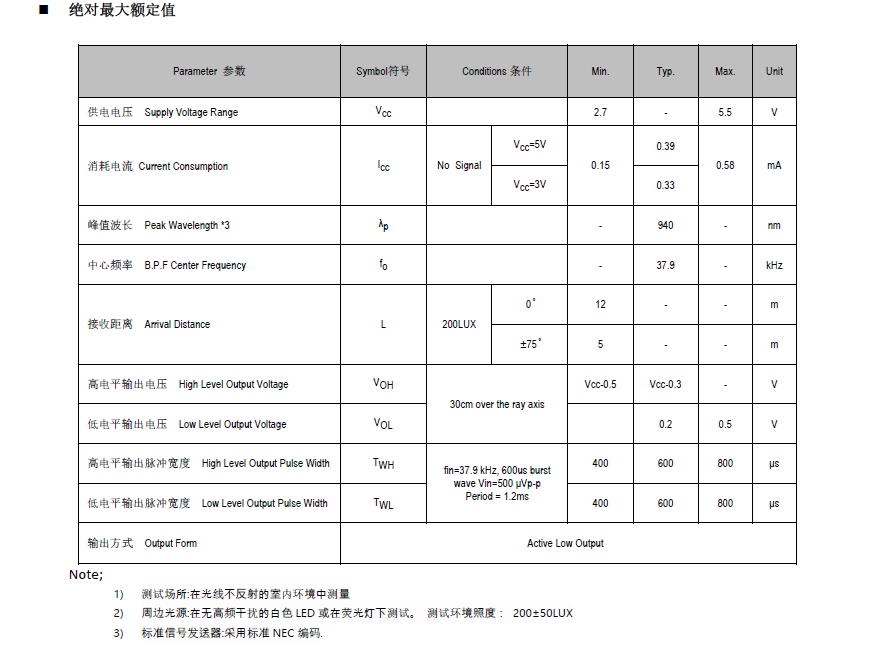

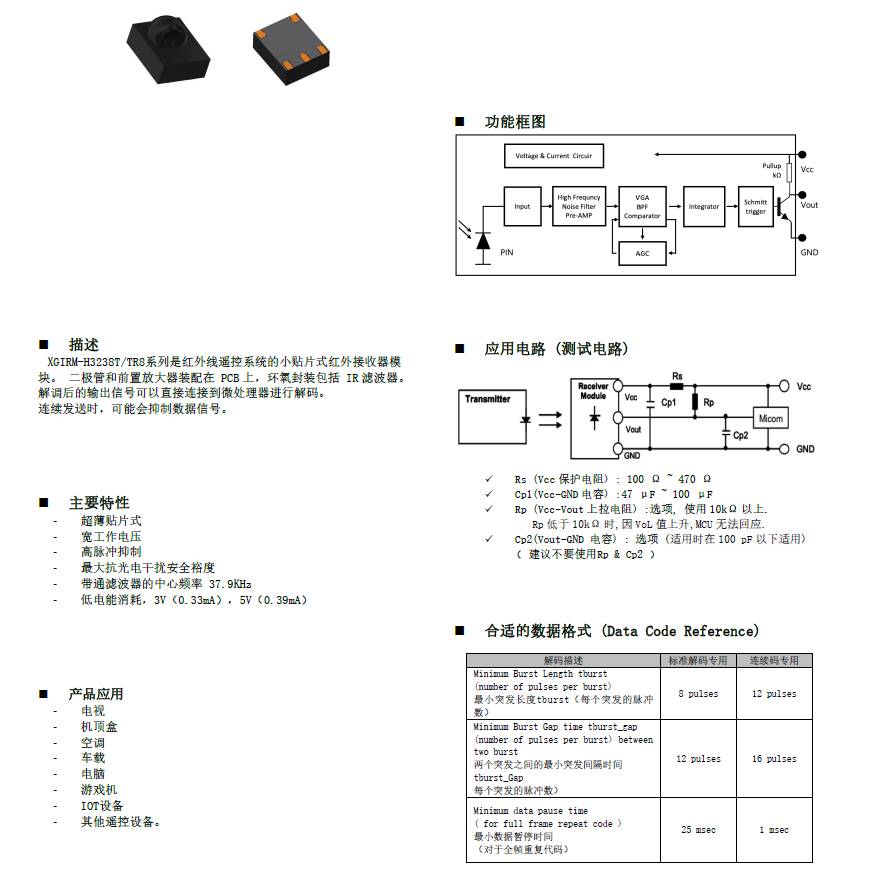

1. 核心结构
   • 红外光敏二极管（PD）：对 940nm 红外光敏感，将光信号转为微弱电流。
   • 信号处理 IC：含前置放大、38kHz 带通滤波、解调与输出级，滤除环境光与杂波。

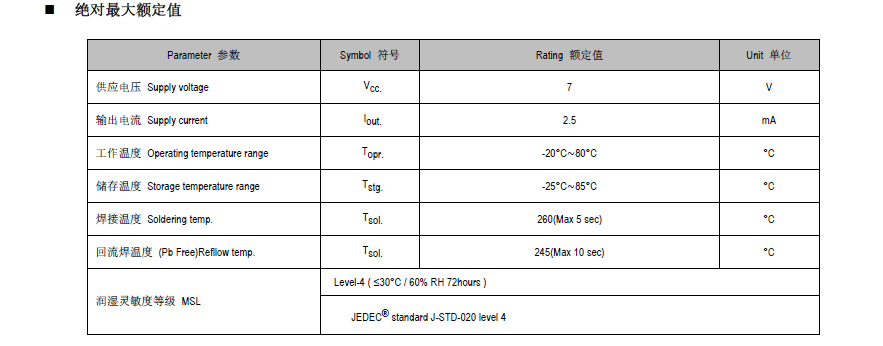

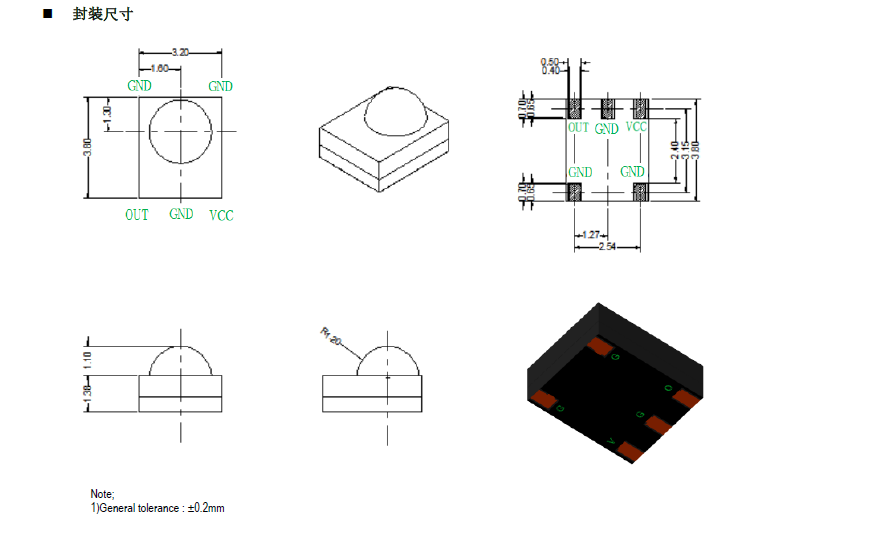

   • 封装：3.2×3.8×2.48mm 贴片封装，适配批量贴片生产。
2. 工作流程
   1. 接收：PD 接收 38kHz 载波调制的 940nm 红外信号，转为电流。
   2. 放大滤波：前置放大器放大微弱信号，带通滤波器仅保留 38kHz 载波，抑制日光 / 灯光干扰。
   3. 解调输出：解调电路提取原始数据，无信号时 OUT 输出高电平，有信号时输出低电平脉冲，直接供 MCU 解码。
3. 关键逻辑
   • 仅响应 38kHz 载波信号，非目标频率信号被滤除，抗干扰能力强。

   • 无需额外解调电路，简化系统设计，提升稳定性。

二、典型应用场景

1. 消费电子遥控：电视、空调、机顶盒、DVD 等家电的红外遥控接收，直接对接 MCU 解码按键指令。
2. 智能家居：红外转 WiFi / 蓝牙网关、智能音箱 / 中控的红外接收模块，实现远程联动控制。
3. 工业与仪器：流水线设备、测试仪表的红外遥控操作，提升人机交互安全性。
4. 玩具与医疗：遥控玩具、小型医疗设备的红外指令接收，简化控制电路设计。
5. 安防与传感：配合红外发射管，用于短距离红外对射 / 反射式检测，如物体计数、位置定位。
