红外线发射二极管在遥控器上的应用原理

红外发光二极体(IR LED)在遥控器上的应用

一、简介：

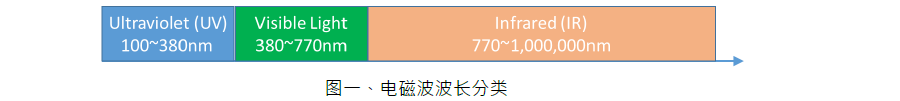

    在地球上充满了各种波长的电磁波，所谓的可见(色)光就是人眼可见的电磁波谱，其波长为 380~770nm，为了避免遥控器发射的光造成人眼不适，故选用人眼不可见的红外线(Infrared)波长，目前业界遥控器发射头几乎都选用 940nm 波长。

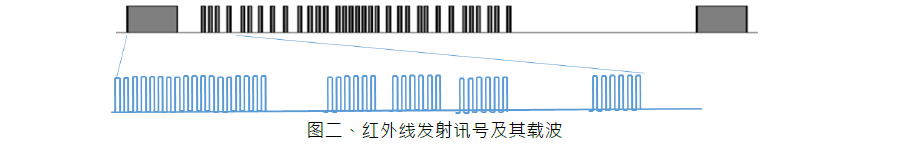

红外线遥控器的应用也是一种无线讯号传输，跟大部分的无线传输技术一样，为了避免环境中同波长电磁波的干扰，故会在其传输讯号上加上如图二所示的载波(carrier frequency) ，在遥控应用的载波范围为 30~60kHz，而 38kHz 为最常见的载波频率。

二、IR LED 规格使用说明：

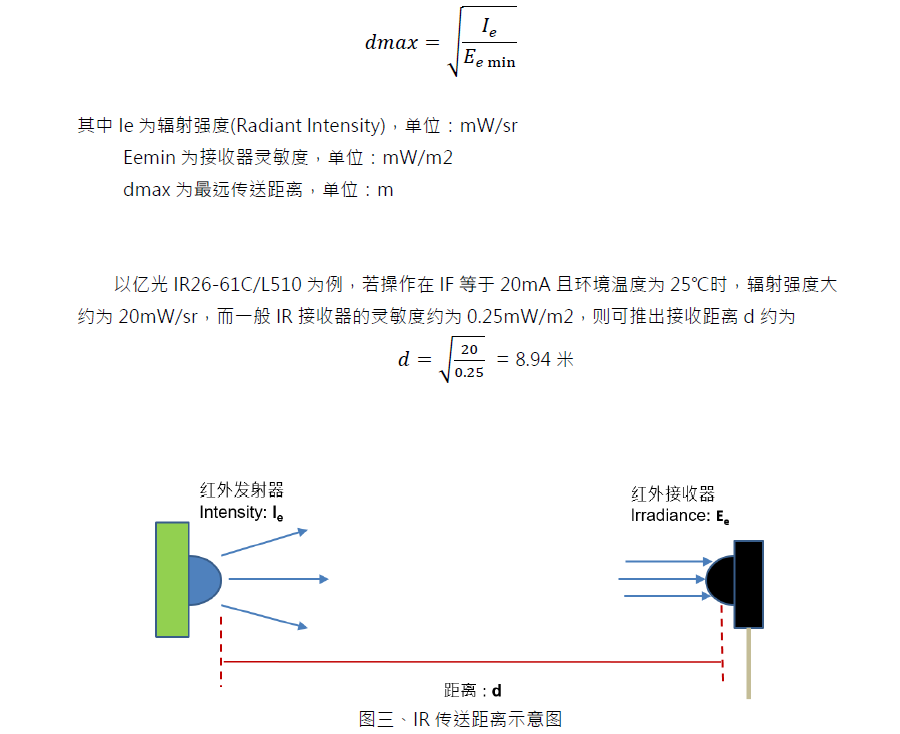

在无干扰(含光、辐射及电路)情况下，如图三的 IR 发射强度及传送距离关系可参考底下公式：

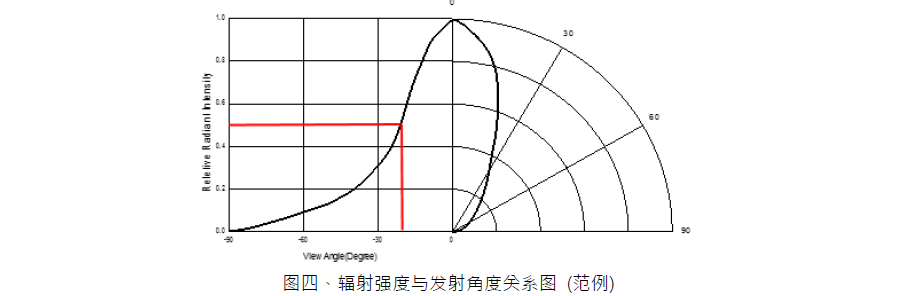

在 IR LED 规格书中有定义在某一固定电流下 0 度角时的辐射强度，其值会随着角度变化而

衰减，而可视角(View Angle)为衰减到 1/2 强度时的角度，其定义方式请参考图四红线部分。

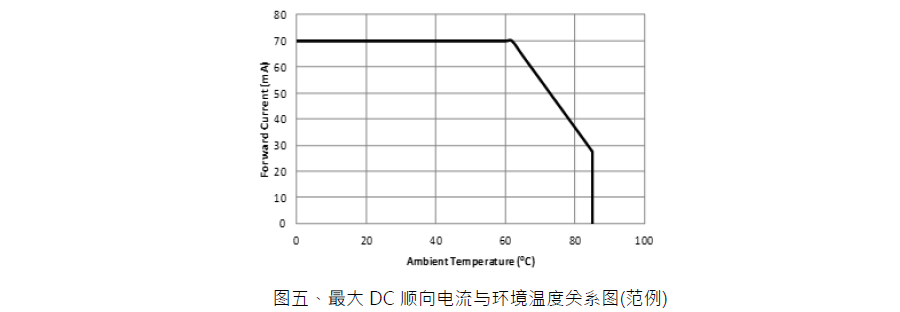

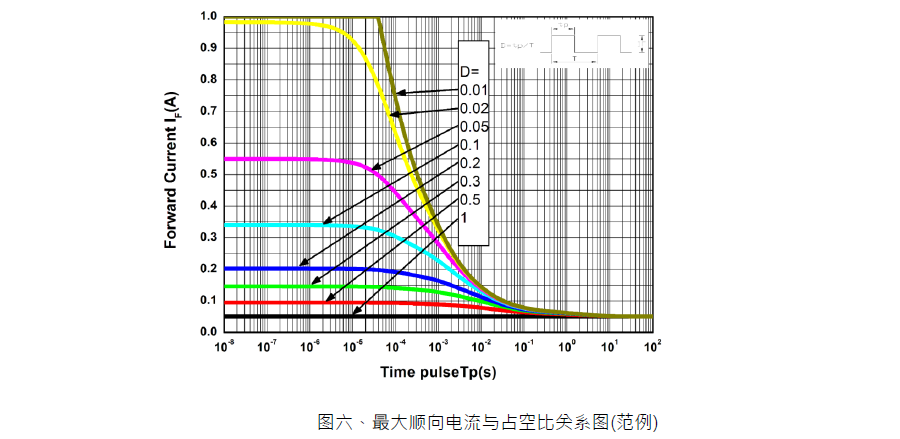

另在规格书中会标明最大连续输出电流(Continuous Forward Current)，此值通常定义在环境温度(TA=25℃)，若要操作在其他环境温度，则需参考规格书中如图五的最大 DC 顺向电流与环境温度关系图。另若想要的接收距离大于以最大连续输出电流的强度发射时的接收距离，可参考最大顺向电流与占空比关系图(此图在不同环境温度也会有不同的曲线)加大发射电流。以图六为例，在连续发射的情况下最大操作电流为 50mA，但若以占空比 50%来操作可把发射电流加大到 100mA，若以占空比 30%操作最大发射电流则可提高到 150mA。

而如上所提，遥控器的使用都伴随着载波，故不会连续发射，若占空比越低，则可操作的最大电流也跟着上升，其关系类似图六的示意图。一般载波的占空比(Duty cycle: D)可设为 1/2、 1/3 及 1/4。占空比越低代表发射时间越短、越省电，但相对同样驱动电流的遥控接收器的接收距离也会缩短。若不考虑功耗，可把占空比设为 1/2 可得到较好的接收效果，若需省电及兼顾遥控距离，建议占空比设为 1/3。

三、亿光推荐 SMD IR 型号：

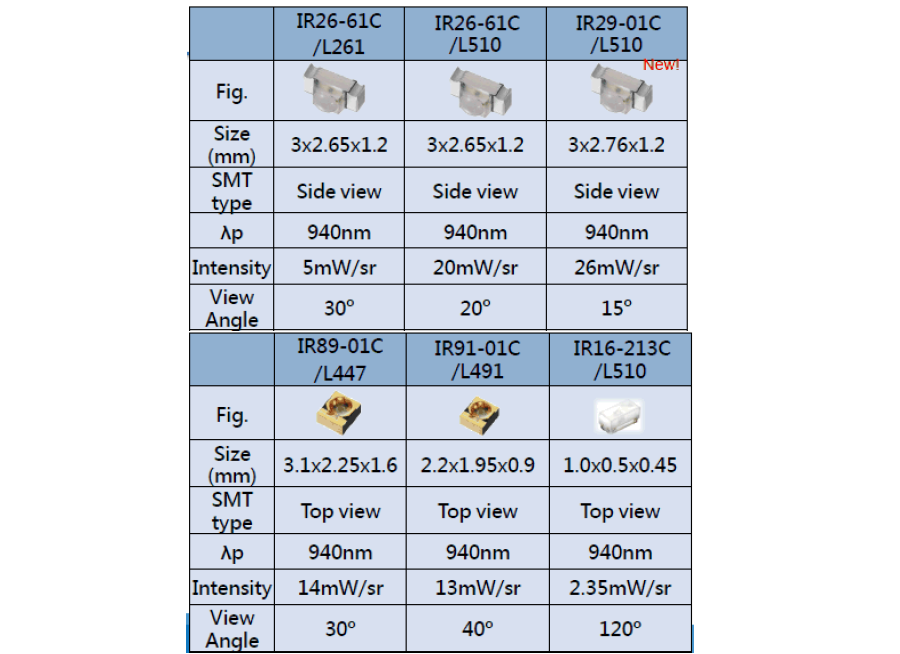

底下为亿光推荐的 SMD 类 IR 型号及简易规格。

红外发射管是由红外发光二极管矩组成发光体，用红外辐射效率高的材料（常用砷化镓）制成PN结，正向偏压向PN结注入电流激发红外光，其光谱功率分布为中心波长830～950nm。LED是英文LightEmittingDiode的简称，表现是正温度系数，电流越大温度越高，温度越高电流越大，LED红外灯的功率和电流大小有关，但正向电流超过最大额定值时，红外灯发射功率反而下降。

“光电对管”或“红外对管”其实就是分别由一个“发射管”与“接收管”的组合，特别是用于组装槽型光耦或者发射式光耦时，需要用到这一对管子，市面上俗称为“光电对管”；红外对管是“红外线发射管”与“光敏二极管PD”/“光敏三极管PT”（也称为“接收管”），或者红外线接收管，或者红外线接收头配合在一起使用时候的总称。例如：

1.3mm圆头插件“红外发射管”IR204C-A常与“光敏二极管”PD204-6B匹配成红外光电对管，常用于“投币器”

2.5mm圆头插件“红外发射管”IR333C-A常与“光敏二极管”PD333-3B匹配成红外光电对管，常用于“光电式烟感”

3.3mm圆头插件“红外发射管”IR204C-A常与“光敏三极管”PT204-6B匹配成红外光电对管，常用于“投币器”

4.5mm圆头插件“红外发射管”IR333C-A常与“光敏三极管”PT334-6B匹配成红外光电对管，常用于“光电式烟感”

5.红外发射管IR908-7C常与红外接收管PT908-7C组合为红外光电对管，常用于“槽型光电开关”/“槽型光耦”

6.红外发射管IR928-6C常与红外接收管PT928-6C组合为红外光电对管，常用于“槽型光电开关”/“槽型光耦”

7.红外发射管IR968-8C常与红外接收管PT968-8C组合为红外光电对管，常用于“槽型光电开关”/“槽型光耦”

8.发射管IR26-21C/TR8和接收管PT26-21B/TR8常组合成对射式对管或反射式对管设计使用，用于贴片设计

9.发射管IR91-21C和接收管PT91-21B常组合成对射式对管或反射式对管设计使用，用于贴片设计

10.发射管IR26-21C/TR8和接收管PT26-21B/TR8常组合成对射式对管或反射式对管设计使用，用于贴片设计

11.发射管IR26-51C/TR8和接收管PT26-51B/TR8常组合成对射式对管或反射式对管设计使用，用于贴片设计

我们向您推介红外线发射管和接收管配套使用

侧面方形红外发射管：IR928-6C，IR908-7C，IR968-8C，I968-8P

侧面方形红外接收管：PT928-6C，PT928-6B，PT908-7C，PT908-7B，PT968-8C，PT968-8B，PD638B，PD638C，PD438C/S46，PD438B，PT2559B/L2/H2，PT2559B/L2-F

3mm红外发射管：IR204C-A-L，IR204-A-L，IR204/H60，IR204/H16/L10

3mm红外接收管：PT204-6B，PT204-6C，PD204-6B，PD204-6C

5mm红外发射管：IR333C-A，IR333-A，IR333C/H0-A，IR333C/H0/L10，IR333/H0/L10

5mm红外接收管：PT333-3B，PT334-6B，PT333-3C，PT334-6C，PD333-3B/L3，PD333-3B/H0/L2，PD333-3C/H0/L2等。

贴片发射管：IR11-21C/TR8，IR12-21C/TR8，IR15-21C/TR8，IR17-21C/TR8，IR19-21C/TR8，IR26-21C/L110/CT，IR26-21C/L110/TR8，IR26-51C/L110/TR8，IR42-21C/TR8，IR67-21C/TR8，IR67-21C/L261/S65/TR8，IR25-21C/TR8，IR26-71C/L302/TR8，IR26-61C/L302/TR8，IR91-21C/TR7，IR91-21C/TR10，MIR60363T，HIR67-21C/L289/TR8等。

贴片接收管：MPT60363T，PD15-22B/TR8，PD15-22C/TR8，PD70-01C/TR7，PD70-01B/TR7，PT11-21C/L41/TR8，PT12-21B/TR8，PT12-21C/TR8，PT15-21B/TR8，PT15-21C/TR8，PT17-21C/L41/TR8，PT17-21B/L41/TR8，PT19-21B/L41/TR8，PT19-21C/L41/TR8，PT26-21B/TR8，PT26-21B/CT，PT42-21B/TR8，PT26-51B/TR8，PT67-21B/L606/TR8，PT67-21C/L606/TR8，PT67-21C/L41/TR8，PT91-21B/TR7，PT91-21B/TR10，PT91-21C/TR10等。
