一般光耦应用于数据传送应用原理

一般光耦应用于数据传送

1. 功能说明

   光电耦合组件是以光作为媒介来传输信号的一种组件，主要功能是让输入及输出电路之间，可以通过隔离的方式传送电信号，光电耦合组件(英语：Optical coupler，或英语：Photocoupler)，亦称光耦合器、光隔离器以及光电隔离器，简称光耦。在两个不共地的电路之间传送信号，即使两电路之间有高压也不会互相影响，提高其抗干扰能力和可靠度及稳定性，可用于开关设备，或用在两个需要隔离装置之间的数据传输。

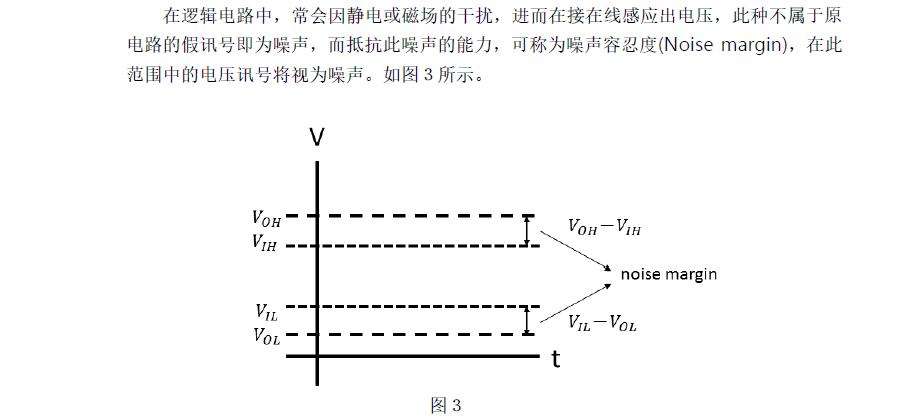

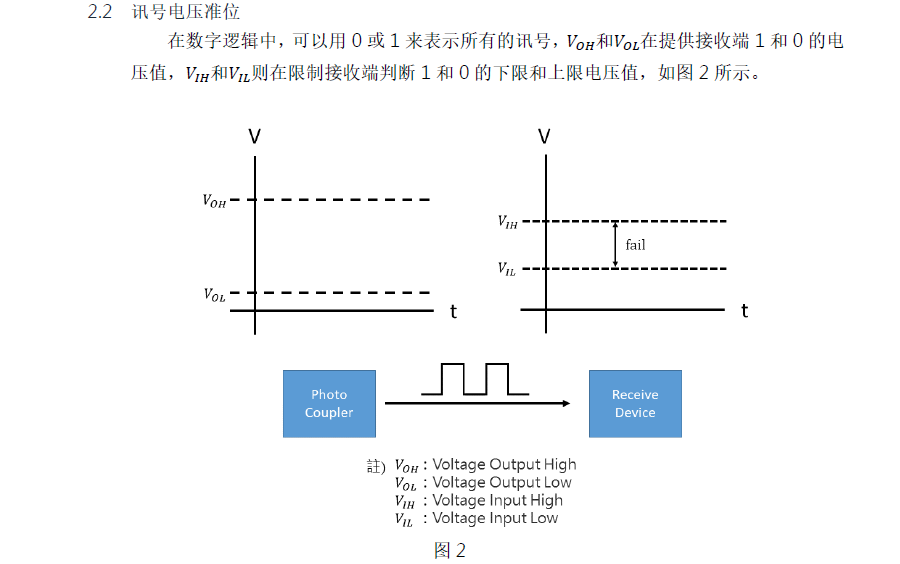

2. 讯号特性

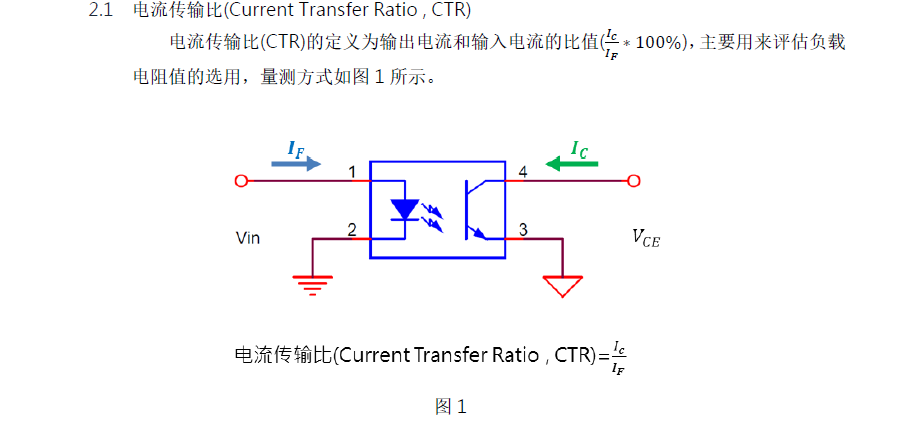

   2.1 电流传输比(Current Transfer Ratio , CTR)

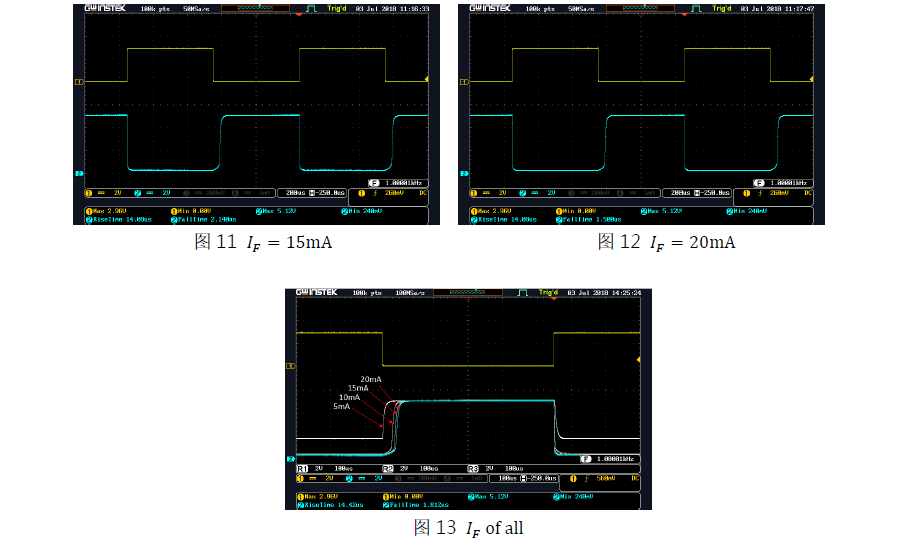

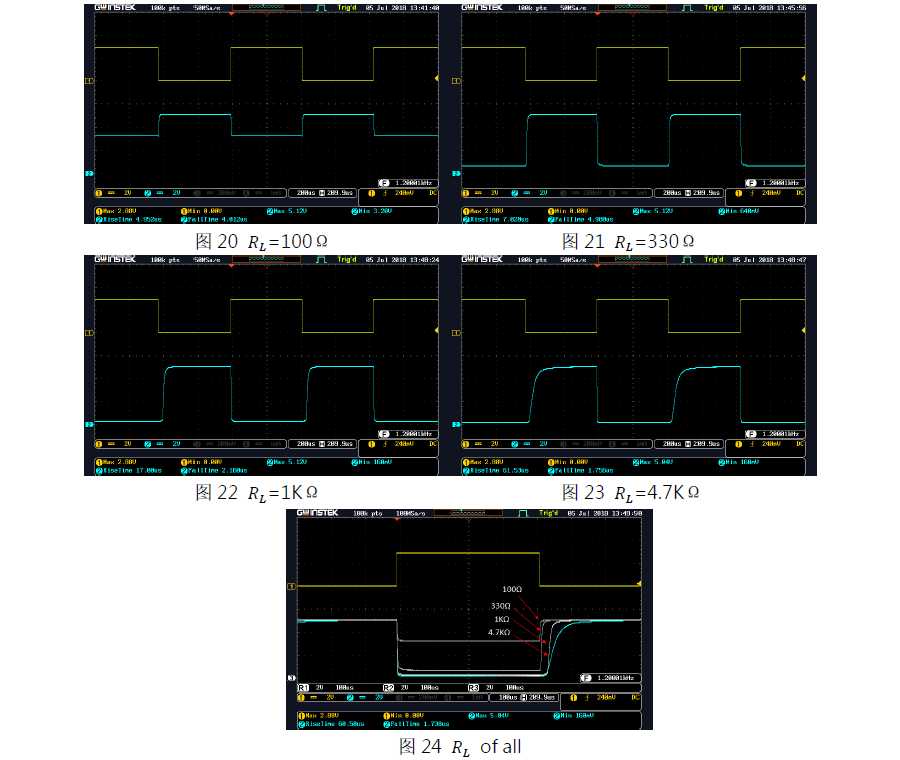

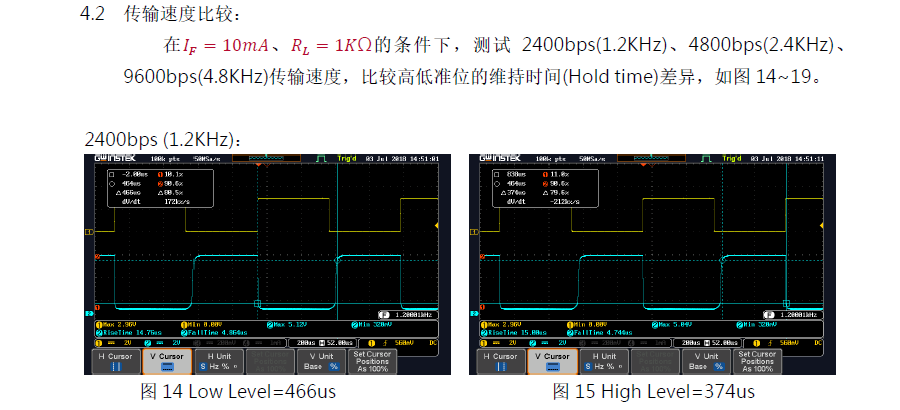

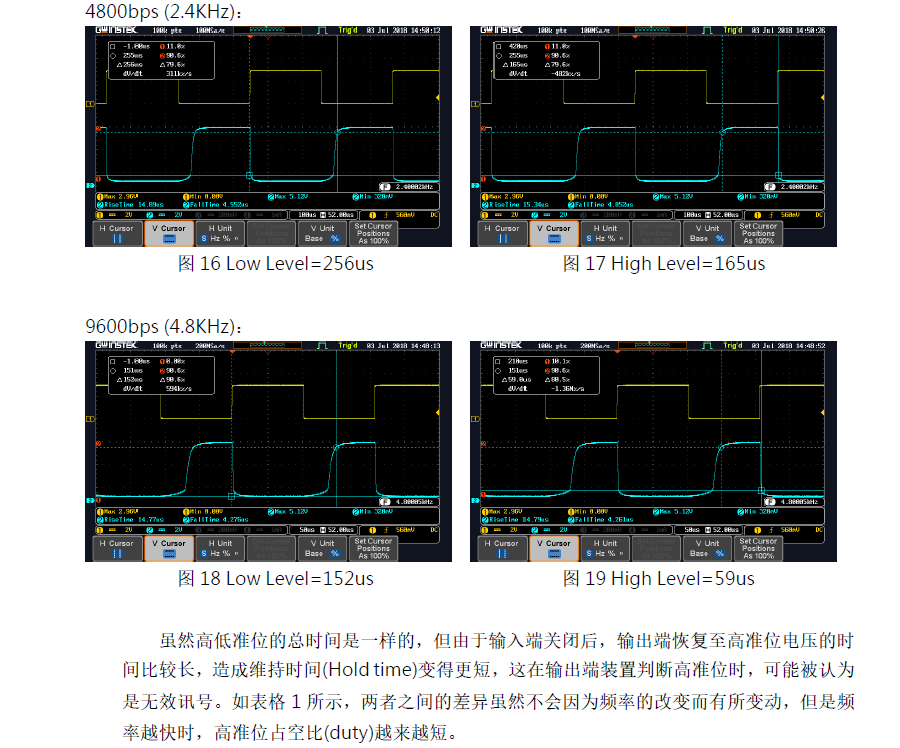

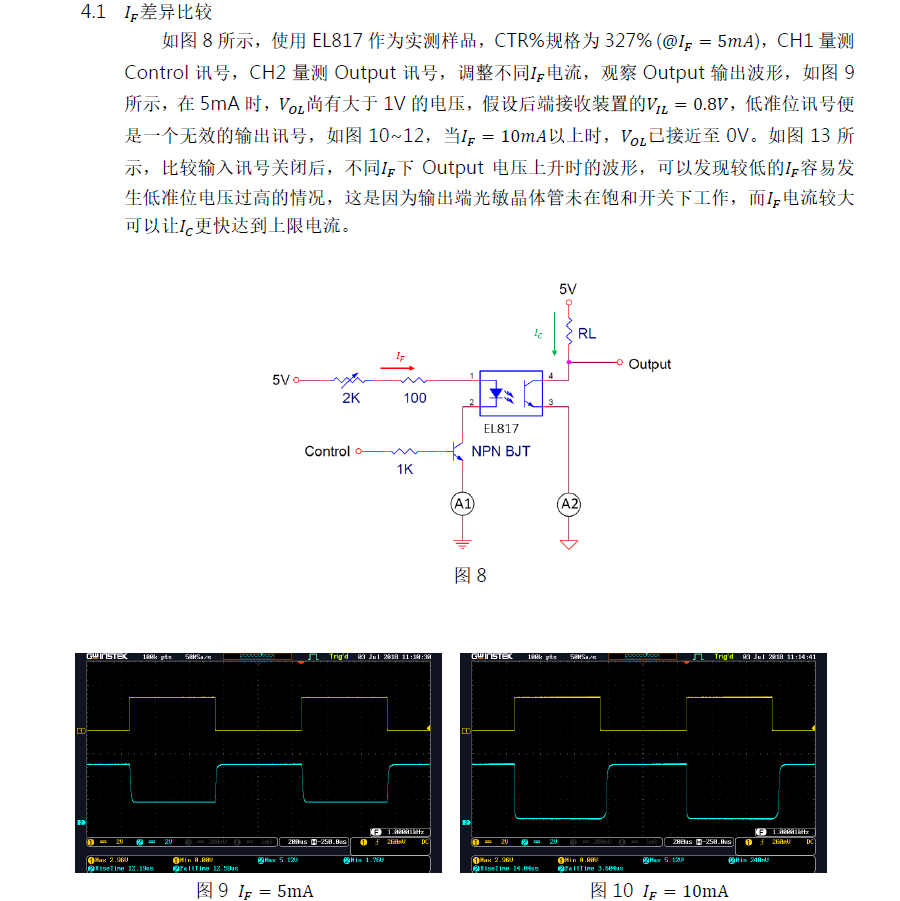

   4. 应用电路实测

















   芯光电子一站式供应全系列光电元件：发射管、接收管、接收头、贴片接收头、槽型光电开关、反射式光电开关、红外对管、光耦817、光敏管、贴片发射管、贴片接收管、侧射型红外发射管、侧向型红外接收管、0402/0603/0805/1206等贴片LED、照明2835灯珠等系列产品。

   本应用手册提供客户设计参考，若有上的问题请与芯光电子联系取得进一步技术支持。
