ITR20403光遮断器(俗称槽型光电开关、对射式光耦)特性解读

更新时间：2025-12-14

点击次数：

ITR20403 是一款槽型光电开关，其工作原理基于电 - 光 - 电的转换，具有广泛的应用场景。以下是其原理与应用的具体介绍：

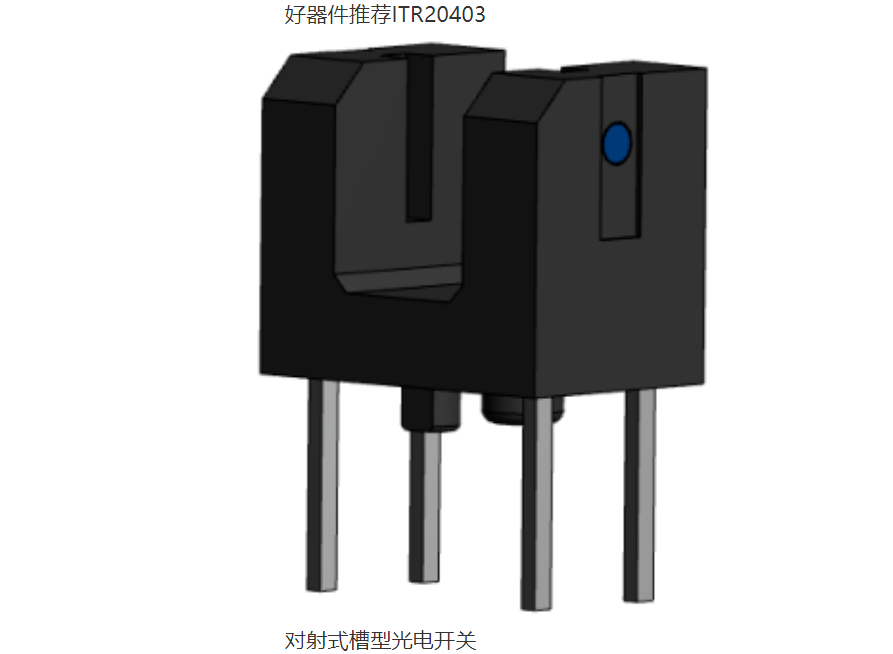

工作原理：ITR20403 由一个红外发射管和一个接收管组合压模成型在黑色遮光的 U 型壳内。红外发射管发出红外线，当有物体遮挡住发射管与接收管之间的光路时，接收管接收到的光信号发生变化。接收管根据接收到的光线的有无，将光信号转换为电信号，当没有物体遮挡光路时，接收管接收到光，产生光电流，负载导通；当有物体遮挡光路时，接收管不受光，只有微小的暗电流，负载不导通，从而实现开关功能。
应用领域
- 投影仪：在投影仪镜头自动对焦过程中，ITR20403 可精准检测镜头旋转位置的细微变化。当镜头旋转时，若遮挡物经过其检测区域，光路被阻断，产生的信号变化能及时反馈给投影仪的对焦控制系统，实现快速、精准的自动对焦。此外，它还可用于检测投影仪内部一些活动部件的位置状态，如散热风扇叶片的运转情况，保障设备稳定运行。
- 打印机：可用于打印机的前盖后盖感应，当打印机的前后盖没有紧密合上时，ITR20403 检测到光路未被完全阻断，打印机将无法工作，从而避免打印和复印过程中发生漏光，影响打印和复印效果。
- 自动化设备：在自动化生产线中，ITR20403 可用于物体的位置检测、计数等。例如，在传送带上检测物体的有无和位置，以便进行后续的加工或分拣操作；也可用于对生产线上的产品进行计数，统计生产数量。
- 其他领域：还可应用于复印机、扫描仪、非接触式开关、卫浴设备、跑步机等设备中，实现位置检测、动作控制等功能。
