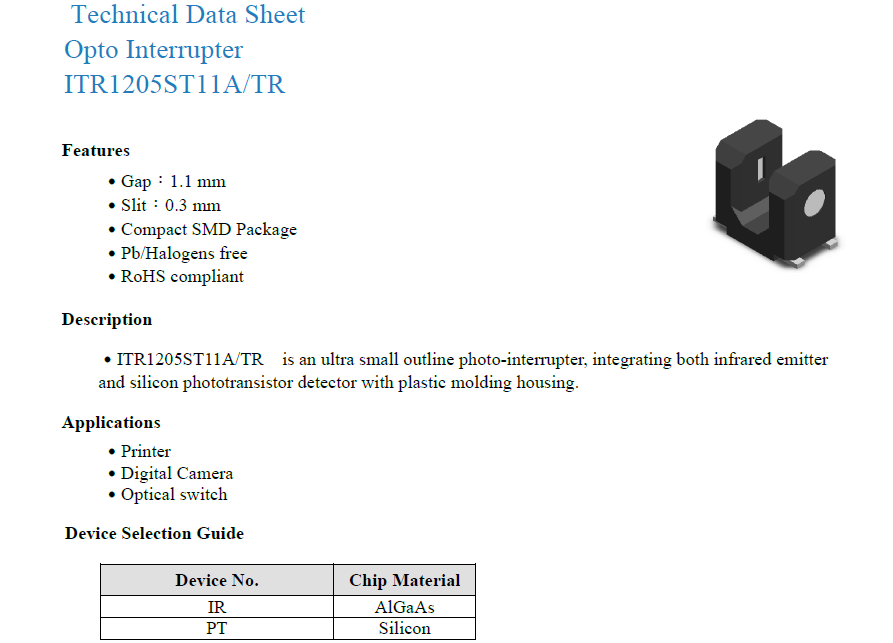

ITR1205ST11A/TR光遮断器(俗称对射式光电开关、槽型光耦)特性解读

• 特性

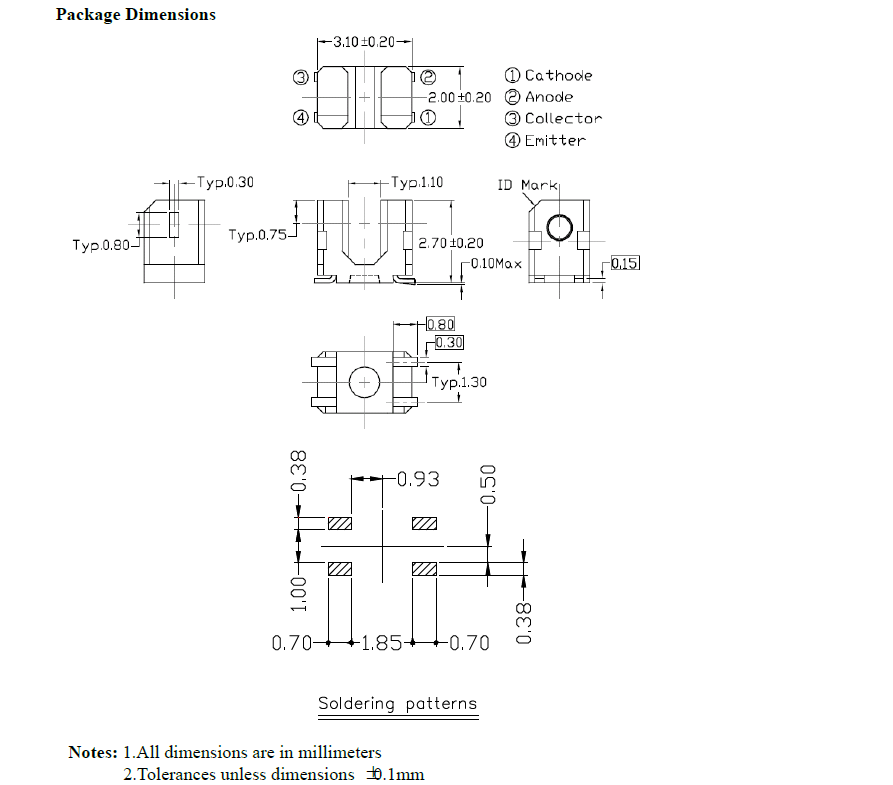

  • 尺寸小巧：采用贴片式封装，外型尺寸为 3.1×2.0×2.7mm，体积非常小，适合应用于对空间要求苛刻的小型电子设备中。
  • 槽宽较窄：槽宽为 1.1mm，透光槽缝宽度为 0.3mm，能够实现对细小物体的精确检测。
  • 性能稳定：采用红外线调制型光电检测，抗干扰能力强，可避免来自周遭环境光源的噪声，响应速度快，漫反射型响应时间小于 3ms，对射型响应时间小于 5ms，同时具有抗冲击、耐振动、超长寿命等特点。

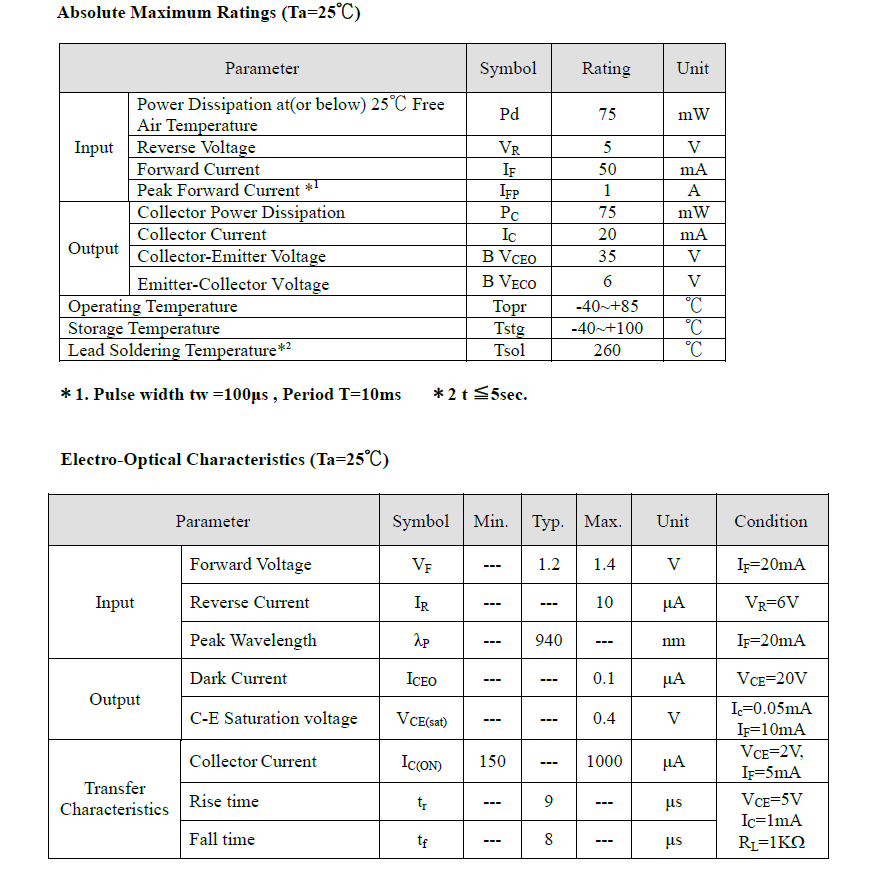

  • 工作电压低：工作电压为 1.2V，最大 1.4V（DC），功耗较低。
  • 环保节能：为无铅化制程，符合 RoHS 环保规范。
  • 检测距离固定：对射型间距为 1.1mm，适用于检测距离较近的场景。
  • 指向角较小：指向角为 < 3~10 度，光线发射方向较为集中，可提高检测的准确性。
• 应用
  • 消费电子：如数字相机，利用其小尺寸和高精度检测特性，可用于检测相机内部部件的位置或运动状态，此外还可用于打印机、扫描仪等设备中，检测纸张的位置和进给状态。
  • 自动化设备：可用于检测物体的有无、定位计数、测速等，例如在生产线上检测零件的 passing 情况、对传送带上的物品进行计数等。
  • 办公设备：在复印机、传真机等设备中，用于检测纸张的输送、卡纸等情况，保障设备的正常运行。
  • 安防设备：可应用于防盗报警系统中，当有物体遮挡光线时，触发报警装置，也可用于检测门、窗的开关状态。
  • 智能仪表：在一些智能燃气表、电表等仪表中，用于检测转盘的转动，从而实现对用量的计量。
