ITR1203DT50A/TB光遮断器(俗称对射式光电开关槽宽5mm、槽型光耦)特性解读

1. 工作原理这款传感器本质是一体化封装的对射式光电开关，核心围绕光路通断转化为电信号展开工作，具体流程如下：

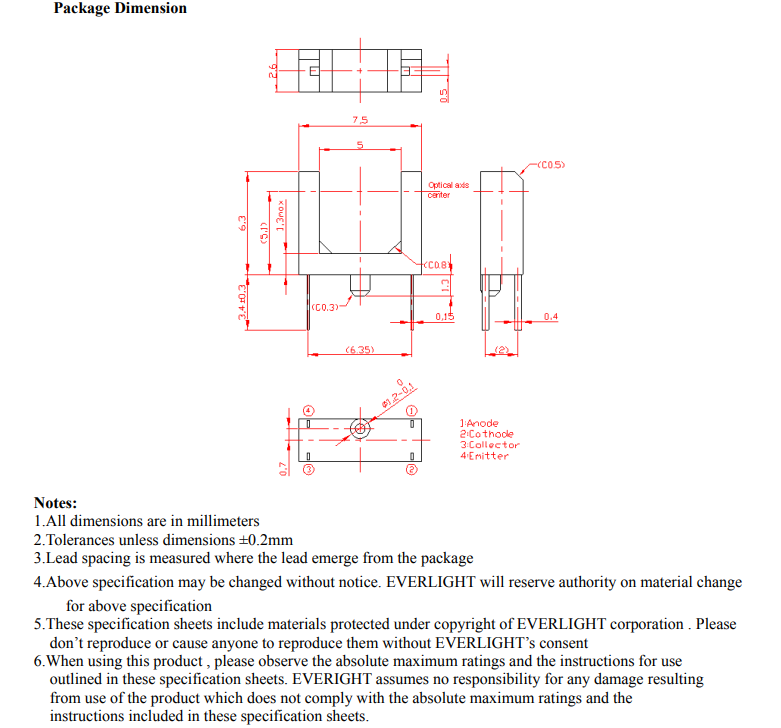

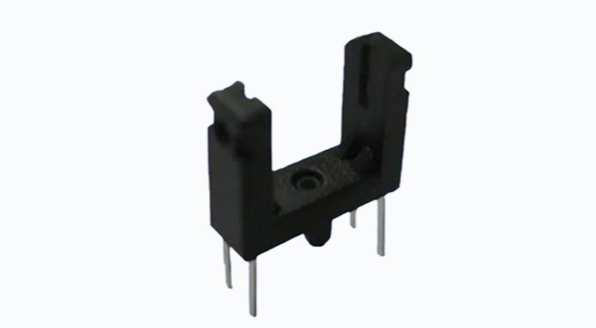

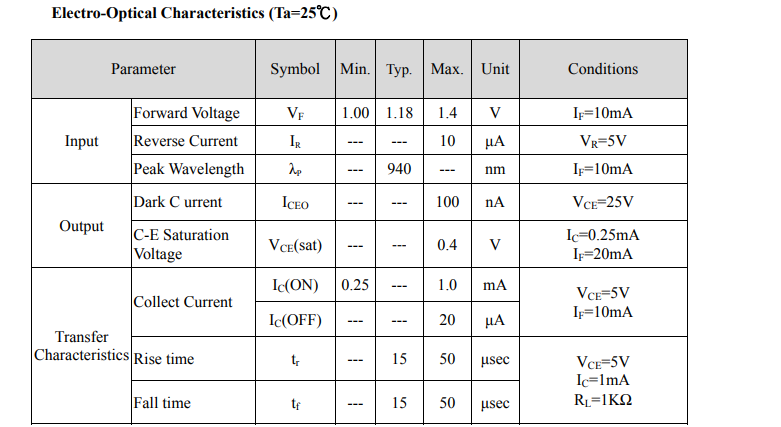

   1. 结构基础：它采用 U 型结构设计，槽宽达 5mm，U 型槽的两侧臂分别内置红外发射管和光电晶体管接收器，发射管固定发射峰值波长 940nm 的红外光束，且发射器与接收器精准对齐，形成稳定贯穿槽体的光路，同时直插式 4 引脚设计也能保障电路连接的稳定性。
   2. 无遮挡状态：当槽内无物体阻挡时，发射管发出的红外光可顺利被对面的接收器接收。此时光电晶体管接收到足够光信号，内阻会急剧下降并处于导通状态，后续电路接收稳定的导通电信号，维持初始工作状态。
   3. 遮挡触发状态：当检测物体（如纸张、小型零件等）进入 5mm 宽的槽口时，会切断红外光路。接收器因接收不到光信号，内阻迅速增大至接近截止的高阻态。这种内阻的剧烈变化会被后续电路捕捉并放大，最终转化为清晰的电平跳变信号，被单片机、PLC 等控制系统识别，从而触发对应的开关动作。
2. 应用场景该型号光电开关具备无铅环保、性能稳定的特点，适配多种近距离检测需求，广泛应用于消费电子、工业自动化、智能家居等多个领域，具体包括：
   1. 消费电子领域：在打印机、传真机、标签打印机中，用于检测纸张走位和有无，避免卡纸或空转；在相机中可用于镜头焦距感测，辅助完成精准对焦；还能用于游戏机或夹娃娃机的投币感测，确认硬币投入后触发对应的游戏程序或抓取动作。
   2. 家用电器领域：适配自动洗衣机、自动洗碗机，可检测洗涤剂盒是否安装到位、喷淋臂是否运转正常，或检测餐具、衣物的摆放位置以匹配对应的运行程序；也能集成到智能吸油烟机中，通过检测手势动作或物体靠近信号，实现开关、调节档位等操作。
   3. 工业与智能设备领域：在小型电子元件生产流水线上，检测电阻、电容等精密零件是否到位，保障装配工序精准推进；用于智能电表柜、智能快递柜或存包柜中，检测柜门的开关状态，若柜门未关好则发送信号提醒，同时辅助完成物品存取的计数统计。
   4. 小型计量与互动设备：可用于小型计数器中，通过检测物体的连续经过实现数量统计；也能适配各类互动玩具，感知物体靠近或经过，触发玩具发出声音、启动灯光等互动反馈。
