对射光电开关选型(槽宽,光缝宽度,固定方式,贴片or插件)

对射式光电开关又被叫做U型光电开关、槽型光耦，是通过红外线感应进行工作的光电产品。它的槽宽决定了接收型号的强弱和距离。它以光作为媒介，通过红外光检测到物体的位置。槽型光电开关的应用非常广泛。像电梯、传送带、包装机械、冲压机械、无人搬运车、自动组装机械等等都用到了槽型光电开关。其选型主要考虑有四点，1.槽宽，2.、光缝宽度，3.固定方式，4.插件or贴片。

1.槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。（槽宽1.1mm~15mm可选）

2.槽型光耦(光电开关)的光缝宽度，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，槽型光电开关则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。3.凹槽型光耦(光电开光)外形：带固定孔和带固定柱，请根据实际情况选择。

4.安装位置：光电传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。

5.插件DIP或贴片SMD安装。

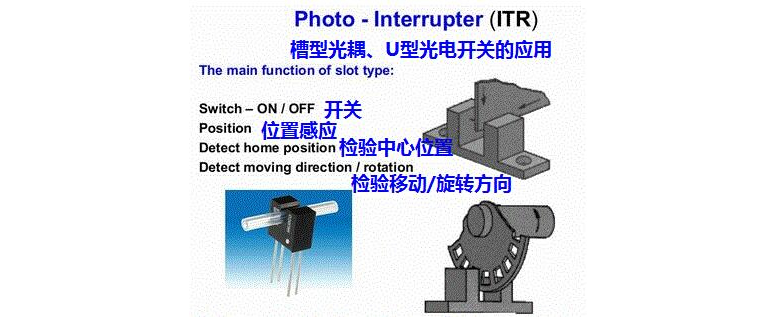

槽型光耦、U型光耦、槽型光电开关、U型光电开关、槽型光电遮断器、U型光电遮断器应用广泛涉及：读卡装置、游戏机、ATM机、验钞、点钞机、打印机、纸检装置、复印机、传真机、扫描仪、条码阅读器、自动售货机、自动售票机、等一些光电产品。

芯光电子槽型光电开关_U型光电开关_槽型光耦，槽宽有1.1mm，2.0mm，2.6mm，2.8mm，3.0mm，3.8mm，4.0mm，5.0mm，6.0mm，8mm，10mm，12mm，15mm规格，外型规格多样可供设计选用，或可根据需要，配合开发各型光电开关！

槽型光电开关品名推荐：

1.1MM槽距光电开关：ITR1205ST11A/TR；

2MM槽距光电开关：ITR2151DT20A/TB，ITR2152ST20A/TR，XGITR20302T，XGITR20352S，AEDS9100，AEDS9200，AEDS9300，ITR9901，XGITR20302(C)；

2.6MM槽距光电开关：ITR8105；

2.8MM槽距光电开关：XGITR20303T；

3MM槽距光电开关：ITR8102，ITR20403，ITR8104，ITR9816，XGITR20353S，EL130，YC1602，XGITR20403S，XGITR20303(C)；

4MM槽距光电开关：ITR20301，GK152，ES92B4，ITR20005，XGITR20304(C)，XGITR20304S；

5MM槽距光电开关：ITR1203DT50A/TB，ITR9707，ITR9606，ITR9608，ITR9702-F，ITR9813；GK105A，GP1S53V，ITR9809，ST150，ITR8406，ITR8405，ITR20607，XGITR20305(C)，XGITR20305S；

6MM槽距光电开关：ITR8402，TP808，H42B6；

8MM槽距光电开关：ITR180，ITR181；

10MM槽距光电开关：ITR1100，H2010，ITR1102，ITR9302；

12MM槽距光电开关：ITR1120；

15MM槽距光电开关：ITR1150；

芯光电子，可提供免费样品测试，可提供产品电路，技术支持。

芯光电子主要产品包括：红外发射管，红外接收头，红外接收管，插件发射管，贴片红外发射管，红外发射接收管，光电耦合器，光电开关，反射式光电开关，槽型光电开关，对射式光电开关。发光二极管，贴片LED，插件LED，0402贴片LED，0603贴片LED，0805贴片LED，1206贴片LED，贴片双色灯等发光二极管。
