PT15-21C/TR8亿光电子1206红外线接收光敏三极管原理与应用

1. 光电感应特性

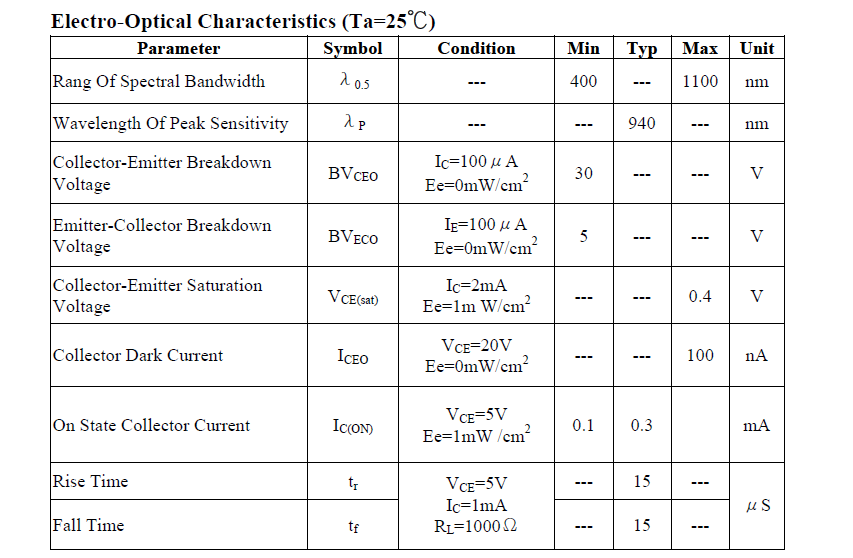

   • 精准红外匹配：该器件的峰值感应波长固定为 940nm，且光谱响应范围覆盖 530nm - 1030nm，能精准匹配市面上多数红外发射二极管的光谱，可高效接收红外信号，减少可见光等杂光的干扰，适合红外通信及感应相关场景。同时其暗电流最大值仅 100nA，暗电流小意味着无红外光照射时的漏电流极低，能降低静态功耗，且可减少误触发，提升信号检测的准确性。
   • 快速响应能力：上升时间和下降时间均为 15μs，较快的响应速度让它能及时捕捉红外信号的变化，可适配需要快速开关或信号传输的场景，比如高速红外计数器、高频红外控制模块等。
2. 核心电气特性
   • 耐压与电流能力：集电极 - 发射极击穿电压最大值达 30V，正常工作时能承受一定的反向电压，避免因电压波动损坏器件；集电极最大电流为 20mA，可满足多数小型红外感应电路的驱动需求，无需额外复杂的电流放大电路即可适配常规负载。另外，其集电极 - 发射极饱和电压最大为 0.4V，饱和压降小，工作时自身功耗损耗少，有利于提升整个电路的能效。
   • 功率控制稳定：额定功率耗散为 75mW，功率上限明确，电路设计时只要控制功耗不超此值，就能保证器件长期稳定工作，降低因过热导致性能衰减或损坏的风险。

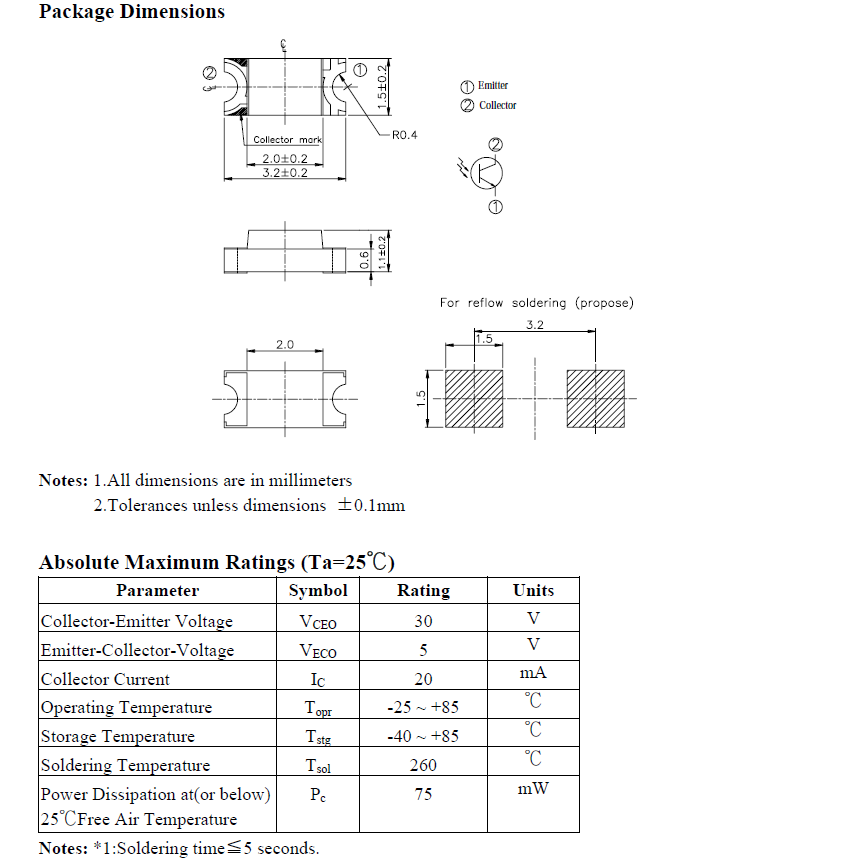

3. 结构与封装特性
   • 小型化贴装设计：采用 1206 标准 SMD 封装，尺寸仅为 3.2mm×1.5mm×1.1mm，体积小巧，适配高密度 PCB 板的贴装需求，能满足现代电子设备小型化、集成化的设计趋势，比如微型红外开关、便携式红外感应设备等。其安装方式为表面贴装，可适配自动化贴片生产流程，提升批量生产效率。
   • 镜头适配性强：采用透明平面顶视镜头设计，透明镜头能减少红外光的折射损耗，保证信号接收效率，顶视方向则方便器件与红外发射源形成正对的感应路径，简化了电路布局时的器件摆放设计。
4. 环境与合规特性
   • 宽温稳定工作：不同渠道参数略有差异，主流工作温度范围为 -25℃ - 85℃，部分资料显示存储和工作温度可低至 -40℃，能适应多数民用电子设备的工作环境，无论是寒冷的户外还是温暖的设备内部，都能保持稳定的光电性能，适配室内外多种场景。
   • 环保合规：该器件符合无铅标准和 RoHS 规范，契合当前电子行业的环保要求，不会对环境造成重金属污染，可用于各类需要通过环保认证的消费电子、工业控制产品。同时其湿气敏感性等级为 3 级，需在开封后 168 小时内完成贴装焊接，避免因吸潮导致焊接时器件损坏。
5. 附加特性与适配场景它还具备结电容小的特点，可减少信号传输过程中的电容干扰，保障信号完整性；结合上述特性，该器件常用于微型开关、计数器与分选机、位置传感器以及各类红外应用系统，是一款通用性较强的小型红外接收光敏三极管。
