IR42-21C/TR8亿光电子1210球头红外发射二极管原理与应用

1. 工作原理该器件的工作核心基于半导体的电致发光效应，和常规红外发射二极管原理一致，同时匹配自身参数特性实现稳定红外光发射，具体过程如下：
   1. 它的核心是半导体 PN 结结构，采用适配红外光发射的半导体材料。当给器件施加正向电压（典型值 1.2V）时，电流流过 PN 结，电子会从 N 型半导体注入 P 型半导体，而空穴则从 P 型半导体注入 N 型半导体。
   2. 注入的电子与空穴在 PN 结附近相遇发生复合，电子从高能级跃迁到低能级，此过程中多余的能量以光子形式释放。其材料特性决定了释放光子的能量对应 940nm 的红外光波段，该波段为不可见光，且能与硅光敏二极管、光电晶体管等接收器件形成良好的光谱匹配。

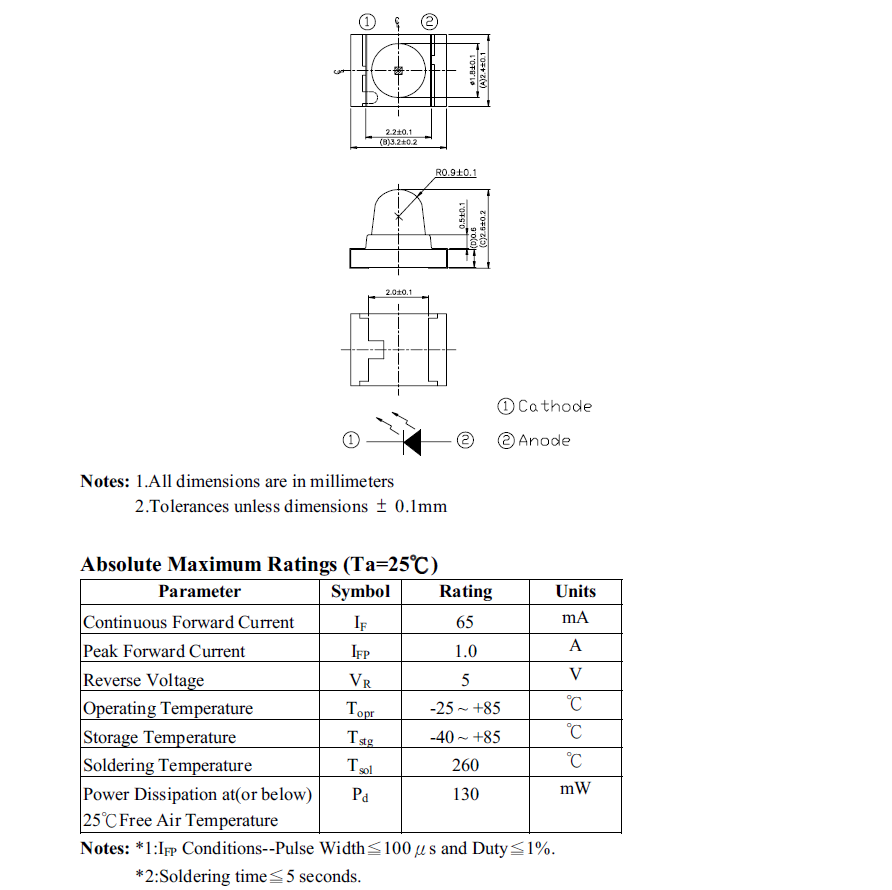

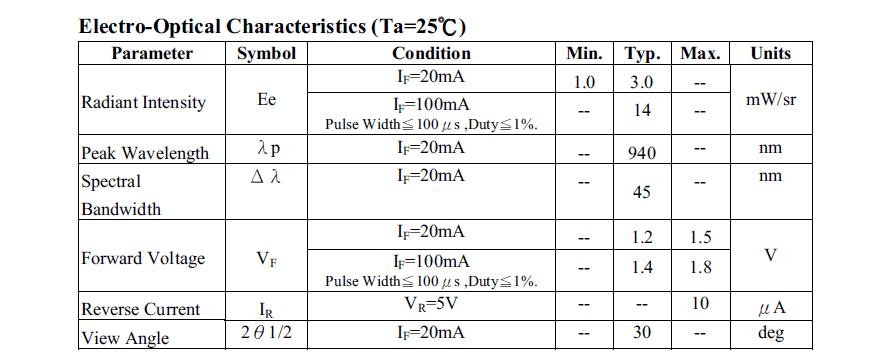

   3. 器件配备球形顶部透镜，配合 30° 的发射视角，可使红外光集中在特定锥角内发射，在 20mA 测试电流下能达到最小 1mW/sr、典型 3mW/sr 的辐射强度，保障红外信号的有效传输。

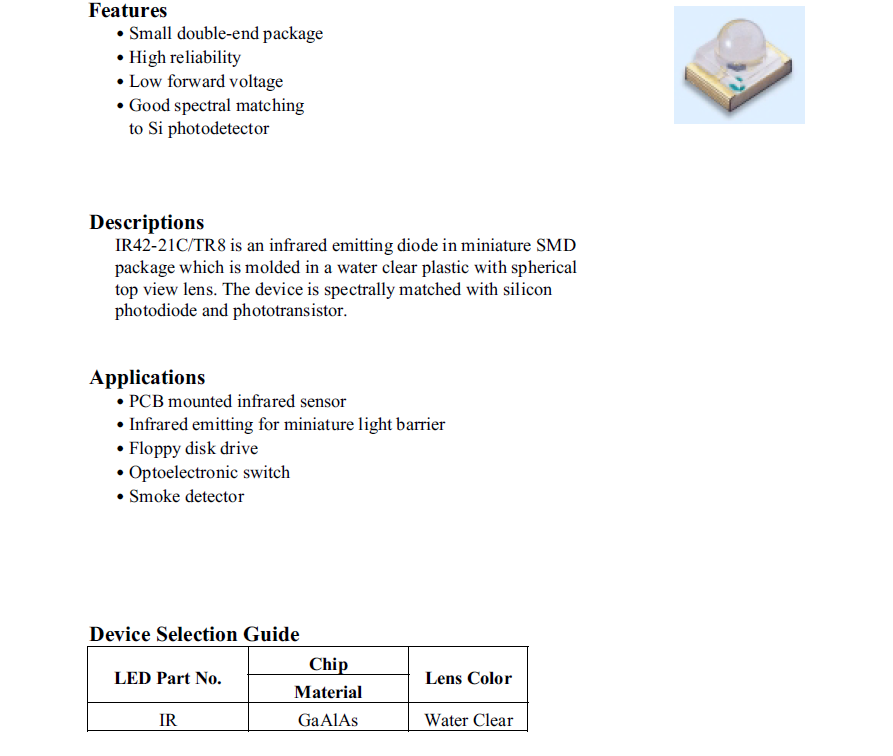

2. 核心应用这款二极管因小型化贴片封装、低功耗、适配回流焊工艺等优势，广泛应用于消费电子、安防、工业检测等多个领域，具体场景如下：
   1. 消费电子遥控：作为遥控器的核心红外发射元件，适配电视、空调、机顶盒等家电。其 940nm 波长的红外光适合短距离信号传输，1.2V 的低正向电压可降低遥控器的功耗，延长电池使用时间，按键操作时能发射编码后的红外信号，实现设备功能控制。此外也可用于互动玩具的遥控模块，比如红外遥控赛车、遥控机器人等。
   2. 光电传感与开关：可与硅光敏二极管、光电晶体管组成光电对管或光电感应开关。例如在微型光栅、小型传送带的物体计数装置中，它发射的红外光束被物体遮挡或反射后，接收端可捕捉信号变化，完成物体有无检测或计数；也能用于软驱等小型存储设备中，辅助实现磁头定位、盘片转动检测等功能。
   3. 安防与探测设备：适用于微型红外光屏障、烟雾探测器等安防场景。在微型光屏障应用中，它与接收端配合形成隐蔽的红外光束，当光束被入侵物体遮挡时，系统触发报警；在烟雾探测器中，其发射的红外光可因烟雾颗粒的散射作用改变传播路径，促使探测器感知烟雾并报警。
   4. 工业与小型电子检测：凭借表面贴装（SMD）的封装优势，可集成到小型工业传感器中，用于非接触式的零件位置检测、流水线工件计数等。同时兼容红外和汽相回流焊工艺，能适配大规模 PCB 板的批量生产，满足工业设备小型化、集成化的设计需求，例如在小型光学编码器中，配合光栅检测部件的旋转或线性位移。
