槽型光电开关概述、定义、特点、选型技巧分享

槽型光电开关其实对射式光电开关的一种，又被叫做U型光电开关，是一款红外线感应光电产品，由红外线发射管和红外线接收管组合而成，而槽宽则就决定了感应接收型号的强弱与接收信号的距离，以光为媒介，由发光体与受光体间的红外光进行接收与转换，检测物体的位置。

槽型光电开关于接近开关同样是无接触式的，受检测体的制约少，且检测距离长，可进行长距离的检测（几十米）检测精度高能检测小物体。应用非常的广泛。

槽型光电开关与接近开关等比较，光电开关的检测距离非常长，且是无接触式的，所以不会损伤检测物体，也不受检测物体的影响。

槽型光电开关与其他接近开关一样，都是由于没有机械运动，所以能对高速运动的物体进行检测。镜头容易受有机尘土等的影响镜头免受污染后，光会散射或被遮光，所以在有活水蒸汽、尘土等较多的环境下使用的场合，需施加适当的保护装置。受环境强光的影响几乎不受一般照明光的影响，但像太阳光那样的强光直接照射受光体时，会造成误动作或损坏。

槽型光电开关（光耦）的选型要点

1．槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。

2．槽型光耦（光电开关）的光缝宽度，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，槽型光电开关则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。

3．凹槽型光耦（光电开光）外形：带固定孔和带固定孔，请根据实际情况选择。

4．安装位置：光电传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。

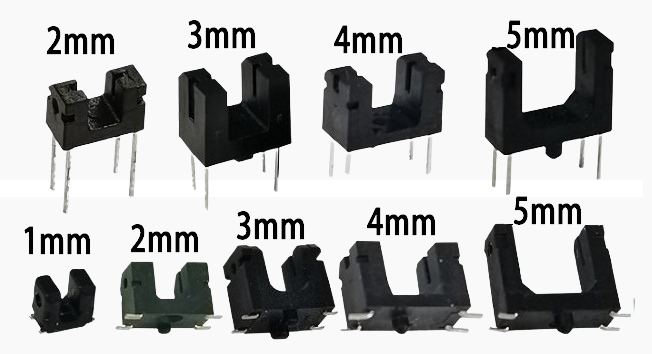

槽型光电开关槽宽距推荐：

1.1mm槽宽距光电开关：ITR1205ST11A/TR；

2mm槽宽距光电开关：ITR2151DT20A/TB，ITR2152ST20A/TR，XGITR20302T，XGITR20352S，AEDS9100，AEDS9200，AEDS9300，ITR9901，        XGITR20302(C)；

2.6mm槽宽距光电开关：ITR8105；

2.8mm槽宽距光电开关：XGITR20303T；

3mm槽宽距光电开关：ITR8102，ITR20403，ITR8104，ITR9816，XGITR20353S，EL130，YC1602，XGITR20403S，XGITR20303(C)；

4mm槽宽距光电开关：ITR20301，GK152，ES92B4，ITR20005，XGITR20304(C)，XGITR20304S；

5mm槽宽距光电开关：ITR1203DT50A/TB，ITR9707，ITR9606，ITR9608，ITR9702-F，ITR9813；GK105A，GP1S53V，ITR9809，ST150，ITR8406，ITR8405，ITR20607，XGITR20305(C)，XGITR20305S；

6mm槽宽距光电开关：ITR8402，TP808，H42B6；

8mm槽宽距光电开关：ITR180，ITR181；

10mm槽宽距光电开关：ITR1100，H2010，ITR1102，ITR9302；

12mm槽宽距光电开关：ITR1120；

15mm槽宽距光电开关：ITR1150；

目前槽型光电开关槽距宽可以到15MM，芯光电子皆可以定制生产。采用的是高发射功率红外光电二极管和高灵敏度晶体管组成。
