IR26-51C/L110/TR8 侧贴球头 1206 红外发射二极管原理与应用

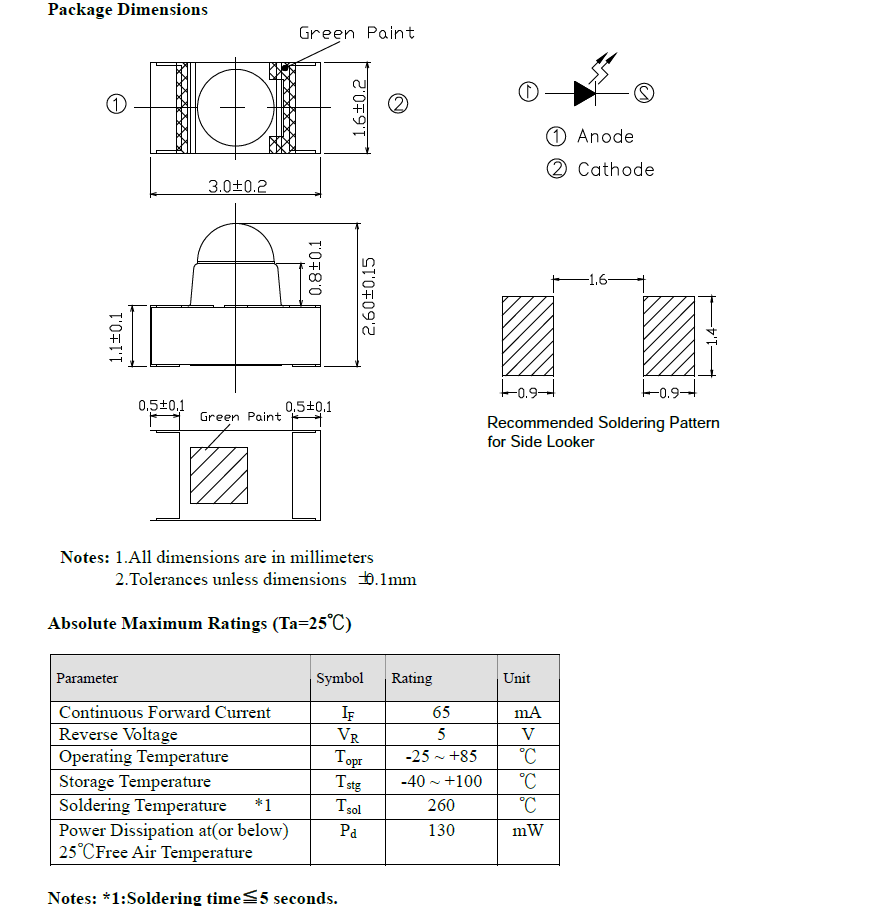

一、基本参数与结构

• 侧贴设计：LED 芯片位于封装侧面，光线从侧面发射
• 球头透镜：顶部采用球面设计，形成 20° 窄视角，提高指向性

• SMD 1206 封装：表面贴装，适合自动化生产，节省 PCB 空间

二、工作原理

1. PN 结电子跃迁机制

• 正向偏置：当在器件两端施加正向电压 (阳极接正，阴极接负) 时，PN 结势垒降低，电流开始流动
• 载流子注入：电子从 N 型半导体注入 P 型区域，空穴从 P 型半导体注入 N 型区域
• 复合发光：在 PN 结附近，注入的电子与空穴相遇复合，多余能量以光子形式释放

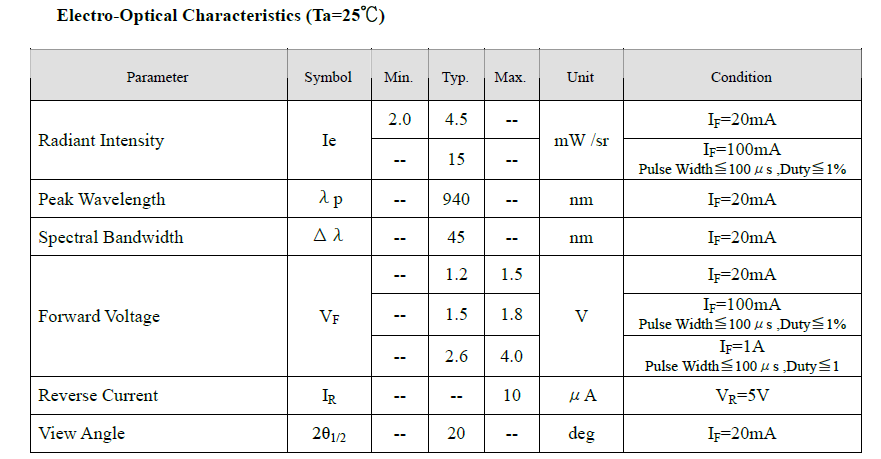

• 红外辐射：由于 GaAlAs 材料的能带结构特性，释放的光子波长固定在940nm 红外波段

2. 球头透镜聚光原理

• 球面透镜对光线产生折射汇聚作用，将发散光线集中
• 形成20° 的窄视角(普通红外 LED 约为 45°~60°)
• 提高光功率密度，增强信号传输距离和抗干扰能力

三、应用场景

1. 消费电子领域

• 红外遥控器：电视、空调、机顶盒等家电控制
• 游戏设备：体感控制器、无线手柄
• 智能家居：灯光控制、窗帘控制、安防系统

2. 工业与自动化

• 光电传感器：物体检测、位置感应、计数装置
• 工业视觉：零件检测、表面质量检查
• 光通信：短距离数据传输、红外局域网

3. 安防监控

• 红外夜视：配合红外摄像机实现夜间监控
• 入侵检测：红外对射栅栏、幕帘探测器

4. 其他应用

• 遥控器：各类消费电子设备的红外遥控系统
• 烟雾探测器：利用红外光散射原理检测烟雾
• 软盘驱动器：早期电脑存储设备的寻道定位
• 医疗设备：红外理疗设备、健康监测传感器

四、选型优势

1. 侧贴设计：适合 PCB 空间有限、需要侧面发光的应用场景
2. 窄视角特性：20° 小角度使光线集中，适合需要精确指向的场合
3. 1206 标准封装：便于贴片生产，与其他元件兼容
4. 低功耗：适合电池供电设备
5. 高可靠性：RoHS 合规，-25℃~85℃工作温度范围
