PT42-21B/TR8亿光电子1210球头红外接收三极管原理与应用

更新时间：2025-12-14

点击次数：

亿光 PT42 - 21B/TR8 是一款 1210 封装的 NPN 型球头红外接收三极管，常与 940nm 红外发射管搭配使用，凭借其小巧尺寸和稳定的光电转换性能，广泛应用于各类感应设备中，以下是其工作原理与具体应用的详细介绍：

工作原理该元件本质是基于光电效应工作的 NPN 型光电三极管，核心是特殊构造的 PN 结，其 PN 结面积大、电极面积小且结深浅，同时搭配球头（球面顶视）透镜设计，可提升红外光的接收效率。具体原理分为两个状态：
- 无红外光照射时：此时器件处于截止状态。三极管的集电极和发射极间施加正向电压，但无光照情况下仅存在微弱的暗电流（参数值为 100nA），该电流极小，几乎可忽略，此时电路近似断开。
- 有 940nm 红外光照射时：这是其核心工作状态。其峰值响应波长为 940nm，当该波长的红外光通过球头透镜照射到 PN 结时，光子能量传递给半导体中的束缚电子，促使形成大量光生载流子（电子 - 空穴对）。这些载流子在集电极 - 发射极间电压的作用下定向移动，形成明显的光电流。且光强越强，光生载流子数量越多，光电流就越大。同时作为三极管，它还能对该光电流进行放大，最终将红外光信号转化为可被电路识别的电信号。此外它的上升和下降时间均为 15µs，能快速响应光信号的变化，减少信号延迟。

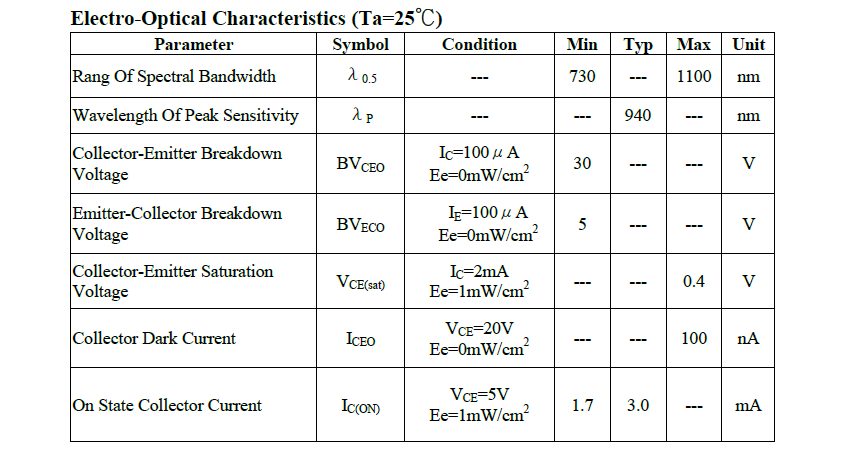

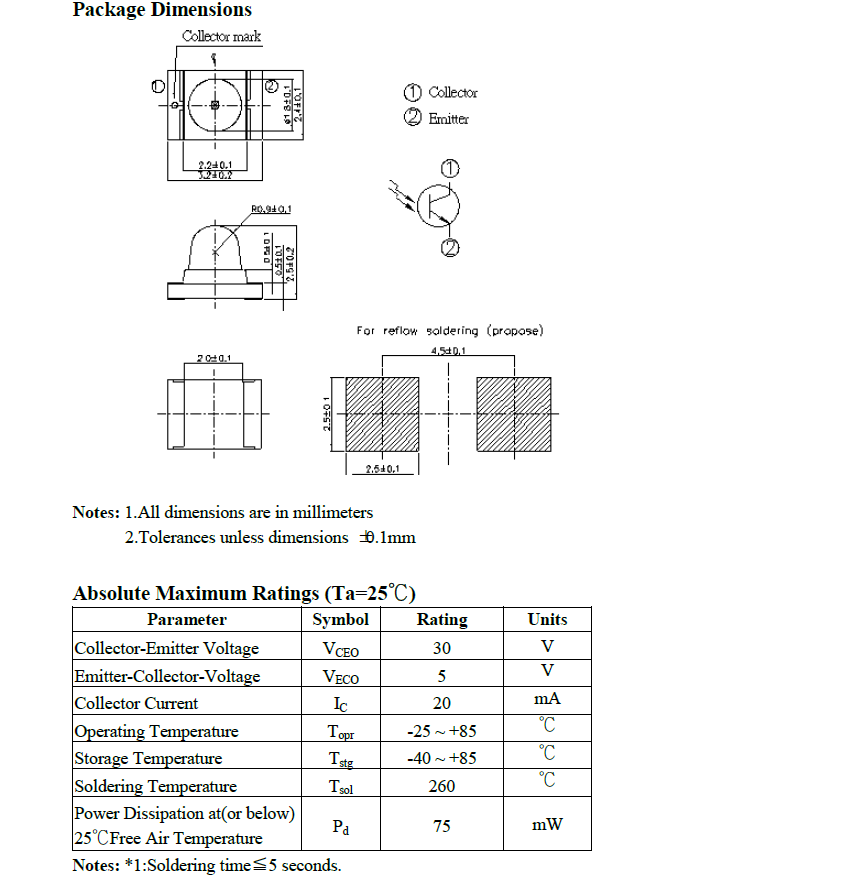

核心参数支撑其应用场景与其关键参数高度适配，核心参数保障了不同场景下的稳定工作：集电极 - 发射极击穿电压达 30V，集电极最大电流 20mA，额定功率 75mW，能适配多数低压控制电路；工作温度范围为 - 25℃~85℃，可应对日常及一般工业环境的温度波动；1210 贴片封装则适合高密度电路板的批量安装。
主要应用场景该元件常与 IR42 - 21C/TR8 等 940nm 红外发射管配对使用，多用于非接触式感应与检测场景，具体包括：
- 消费电子领域：在打印机、复印机中，用于纸张检测，通过红外光是否被纸张遮挡，判断纸张是否放置到位或是否卡纸，保障设备正常走纸；在智能垃圾桶、自动水龙头、干手机等设备中，当人体或手部靠近时，反射红外发射管发出的光线，该接收管捕捉信号后触发设备启动工作。
- 工业控制领域：可用于流水线的物料计数与分拣设备，当物料经过红外对管之间时，遮挡红外光，接收管的电流发生变化，以此计数并配合系统完成分拣动作；也能作为位置传感器的核心元件，检测机械部件的运动位置，确保机械动作精准到位。
- 小型智能设备领域：适用于小型机器人、智能小车的避障模块，机器人行进中若前方有障碍物，红外光被反射回该接收管，系统据此判断障碍并控制设备转向或停止；还可用于小型安防感应装置，如简易红外感应报警器，当异物遮挡红外光路时，触发报警信号。
