PT11-21C/L41/TR8亿光1206贴片红外光敏接收管原理与应用

一、工作原理

1. 核心基础：该器件本质是内置透镜的光敏三极管，属于 Phototransistor 型器件，由光敏结构与晶体管结构组合而成，能实现光电转换与信号放大双重功能。其光谱与可见光和红外发光二极管匹配，峰值灵敏度波长为 940nm，可高效感应该波段的光信号。

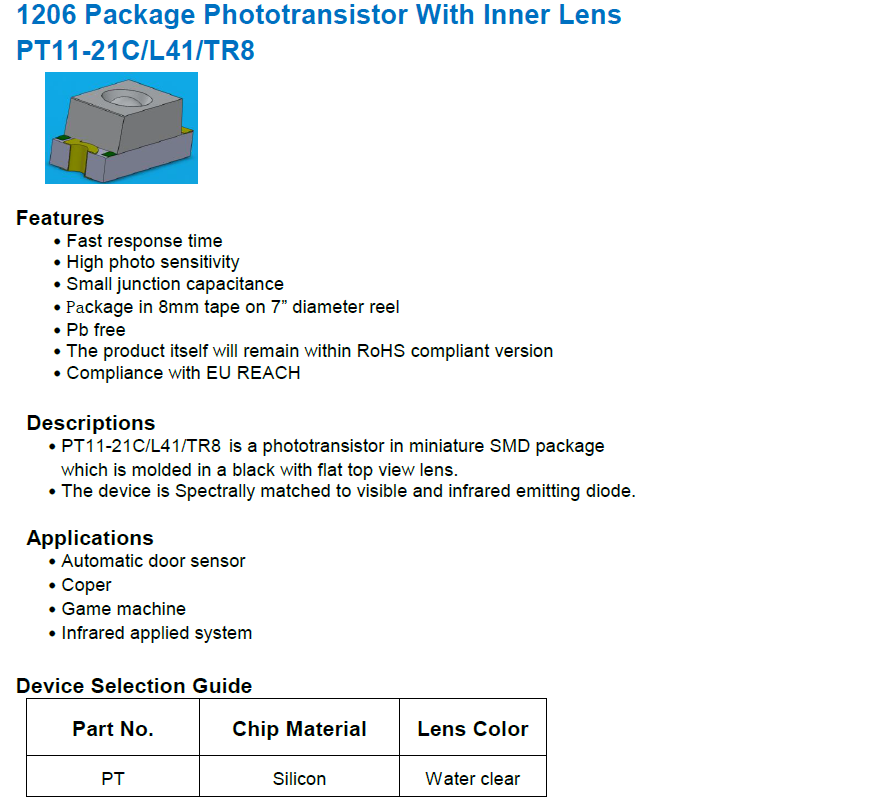

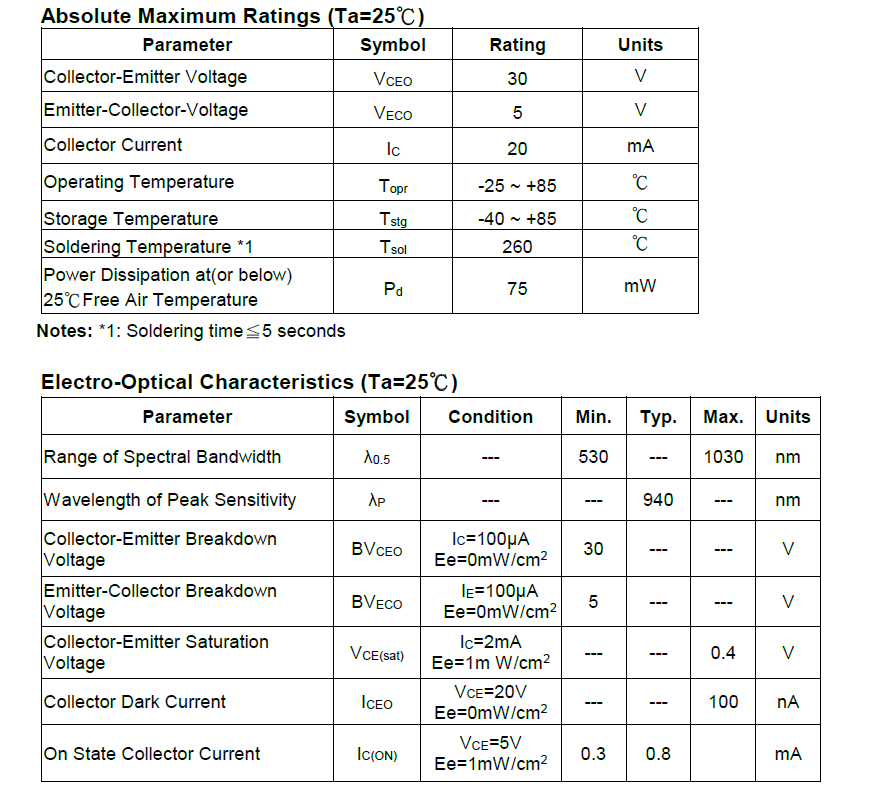

2. 无光照状态：此时器件处于截止状态，仅存在微弱的暗电流，最大暗电流仅 100nA。这一特性保障了无光照时电路不会因误触发产生异常动作，确保了电路待机的稳定性。
3. 有光照状态：当光信号经透明平顶透镜照射到管芯的感光结后，半导体材料吸收光子能量，激发产生载流子，形成的光电流会触发晶体管导通。在 VCE=5V、光照强度 1mW/cm² 的条件下，其导通时的集电极电流典型值为 0.8mA，最小值为 0.3mA；同时，器件的上升时间和下降时间均为 15μs，快速的响应能力可精准捕捉光信号的变化。

二、主要应用

1. 自动化传感设备：适合作为自动门传感器的核心感应部件，当人体遮挡或靠近时，光信号发生变化，器件将光信号转为电信号触发门体开关；在工业流水线上，也可用于检测工件的位置，辅助完成自动化分拣、定位等操作。
2. 办公与消费电子：是复印机中的关键光感应元件，可用于检测纸张的有无、位置以及走纸状态，保障复印流程的顺畅；此外也适配游戏机的光控交互场景，比如通过感应手柄发出的光信号实现操作指令的传输与响应。

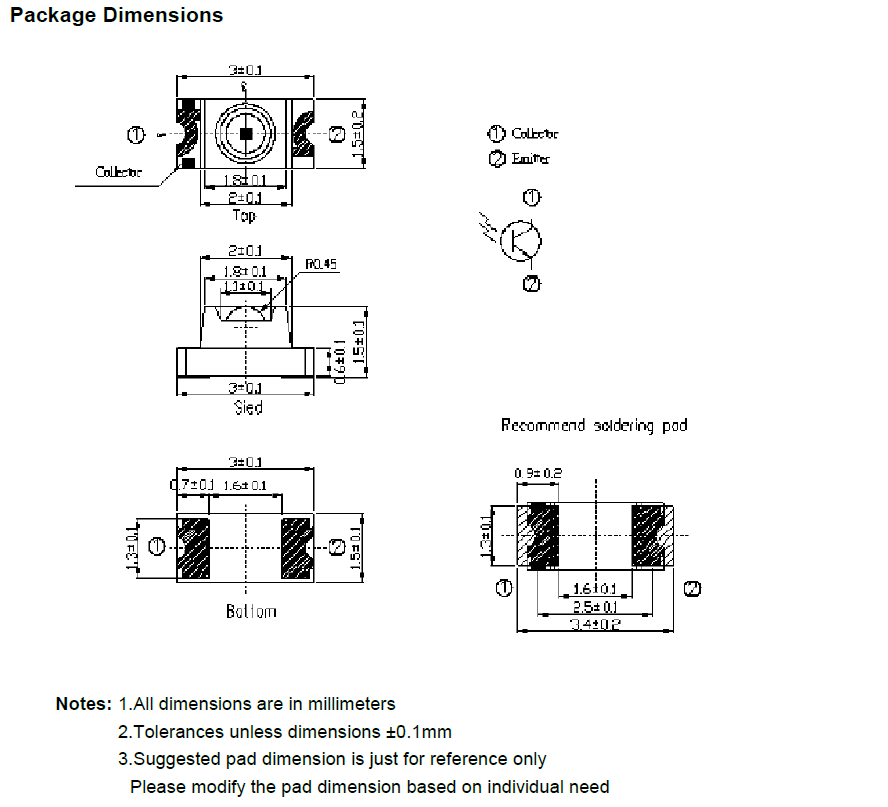

3. 微型开关与计数设备：凭借体积小巧（3mm×1.5mm×1.5mm 的 3015 封装）和高灵敏度的优势，可制成微型光电开关，用于小型电子设备的电路通断控制；同时也能应用在计数器和分拣机中，通过感应物体经过时的光遮挡信号，实现物体数量的统计和不同规格物体的分拣。
4. 通用红外应用系统：可作为红外探测模块的接收部件，搭配红外发射管组成红外传感单元，应用于安防领域的简易红外探测装置、家电的辅助红外感应功能等场景，其无铅且符合 RoHS 标准的特性，也适配各类环保要求较高的电子设备生产需求。
