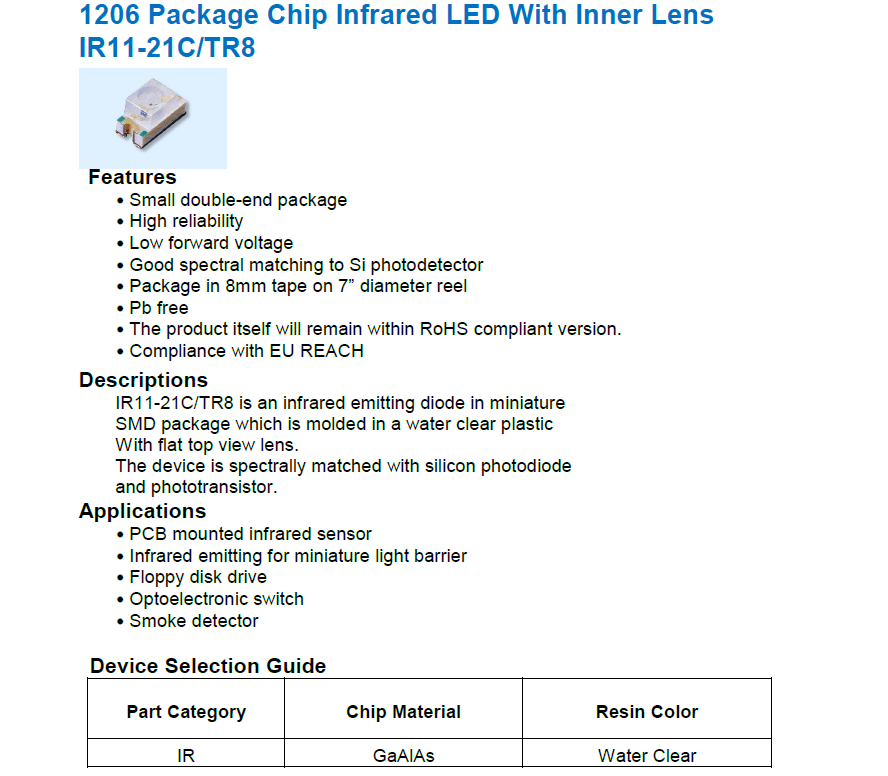

IR11-21C/TR8 亿光电子1206内凹透镜红外发射二极管原理与应用

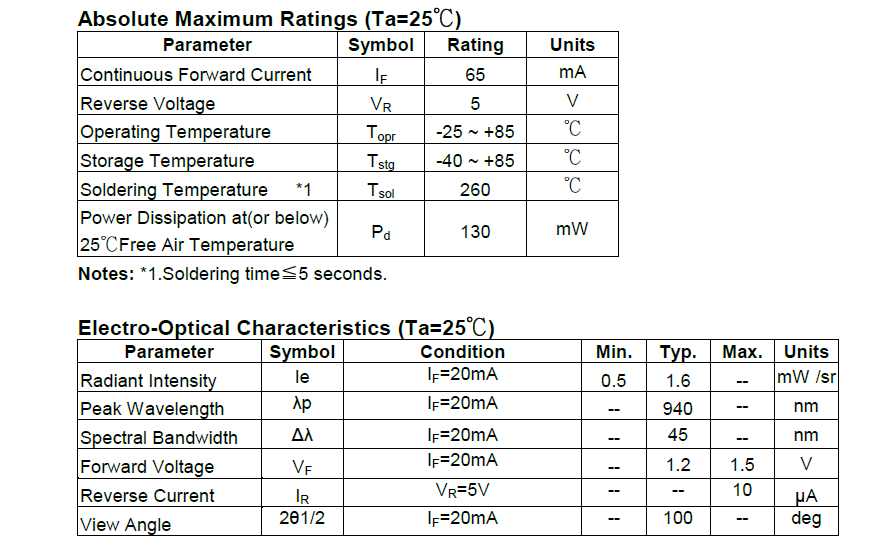

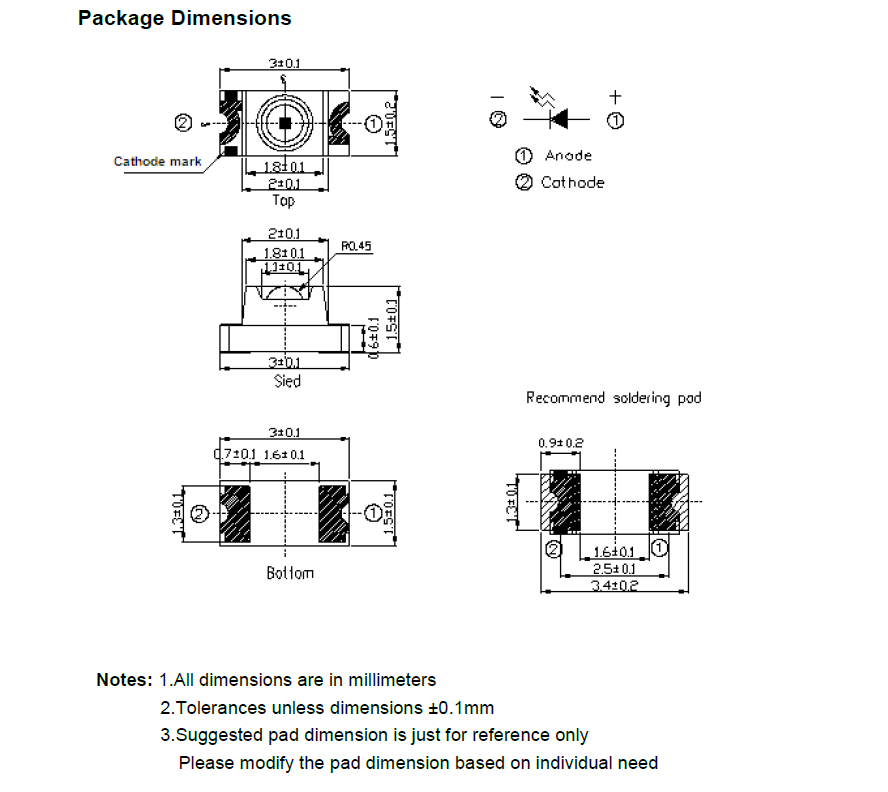

1. 工作原理
   1. 核心发光原理：该器件遵循电致发光效应，和普通发光二极管原理相近，其核心是砷化镓或铝砷化镓这类适配红外波段的半导体材料制成的 PN 结。当给器件施加正向电压，且电压超过约 0.8V 的正向阈值电压后，电子会从 N 型半导体注入 P 型半导体，空穴则反向注入，电子与空穴在 PN 结附近相遇复合时，电子从高能级跃迁到低能级，多余能量以光子形式释放，因材料特性，释放的光子波长固定在 940nm，属于人眼不可见的近红外光。
   2. 内凹透镜的辅助作用：其封装的内凹透镜可对发射的红外光起到汇聚作用，能提升光轴方向的辐射强度，减少光线发散，既延长了红外信号的传输距离，又增强了信号指向性，让红外光更精准地作用于接收端，适配遥控、传感等对信号定向传输要求较高的场景。
   3. 电路工作特性：器件红外辐射功率与正向工作电流呈正比，但电流需控制在合理范围，过大易导致器件发热，反而降低光发射功率甚至烧毁；工作时通常需串联限流电阻稳定电流。同时它可配合电路实现脉冲调制工作，通过 10kHz 等特定振荡频率控制通断，降低功耗的同时，也便于接收端过滤背景光干扰，提升信号识别精度。
2. 主要应用
   1. 消费电子遥控领域：这是该器件的核心应用场景之一。其 940nm 波长非常适配家电遥控的信号传输需求，常被用于电视、空调、DVD 播放器、CATV 机顶盒等设备的遥控器中，通过发射经过编码的红外脉冲信号，实现对家电的开关机、参数调节等操作。且 1206 贴片封装尺寸小巧，能满足遥控器内部高密度 PCB 布局的需求。
   2. 安防与感应设备：在安防和感应场景中适配性极强。比如红外感应门、门禁系统中，它与红外接收管配合，发射的红外光被遮挡或反射后，可触发门体开关动作；在安防摄像头的夜视补光模块中，能提供不可见的红外照明，保障摄像头在暗光环境下清晰拍摄；同时也可用于烟雾探测器中，作为红外发射光源，配合接收器件检测烟雾对红外光的遮挡或散射，实现报警触发。
   3. 工业与小型传感检测：适用于工业自动化中的非接触式检测场景。例如在微型光栅传感器、光电开关中，它作为红外发射端，与硅光电二极管、光电三极管等接收器件配合，可实现对传送带物料的计数、机械部件的位置检测等；此外还能用于软盘驱动器等小型电子设备中，通过红外光的发射与接收，完成设备内部的读写状态检测等辅助功能。
   4. 智能家居传感模块：在智能家居的各类感应设备中应用较多，如智能照明的人体红外感应模块，它发射的红外光经人体反射后被接收，进而触发灯光开启；也可集成在智能家电的互动模块中，实现设备间的短距离红外信号交互，辅助设备完成模式切换等协同操作。
