PT204-6B红外线接收光敏三极管原理与应用

更新时间:2025-12-14点击次数:

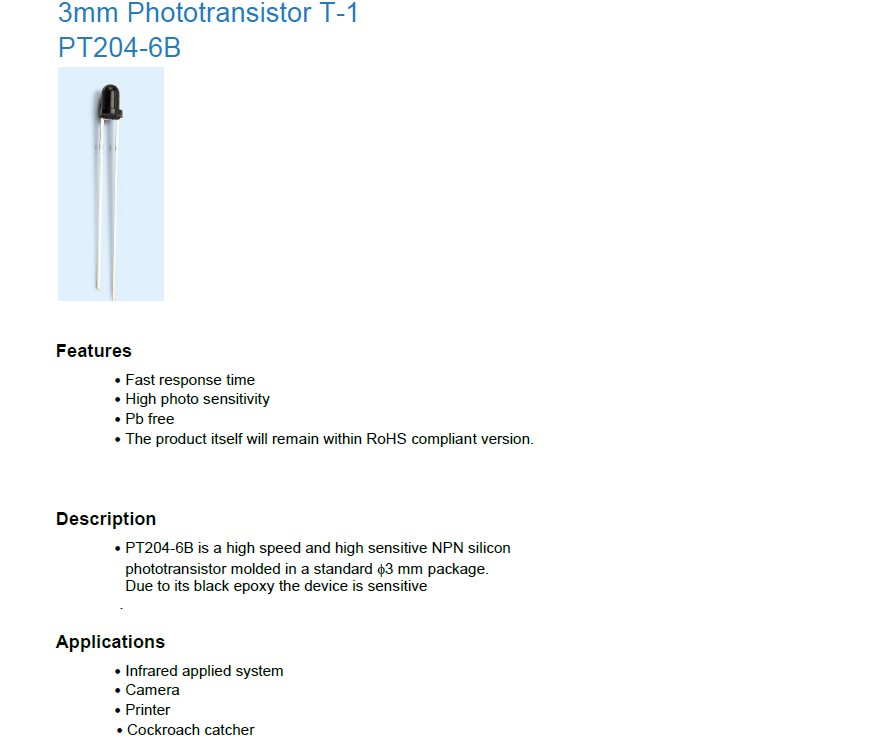

PT204-6B 是亿光电子(Everlight)生产的一款 3mm 封装的红外线接收三极管。以下是其详细介绍:

基本信息

  • 封装形式:采用 3mm 插件式封装,尺寸为 Φ3.00mm,高度为 5.20mm,属于顶视图封装类型。
  • 晶体管类型:NPN 型。
  • 认证信息:符合 RoHS 标准,具有环保特性。

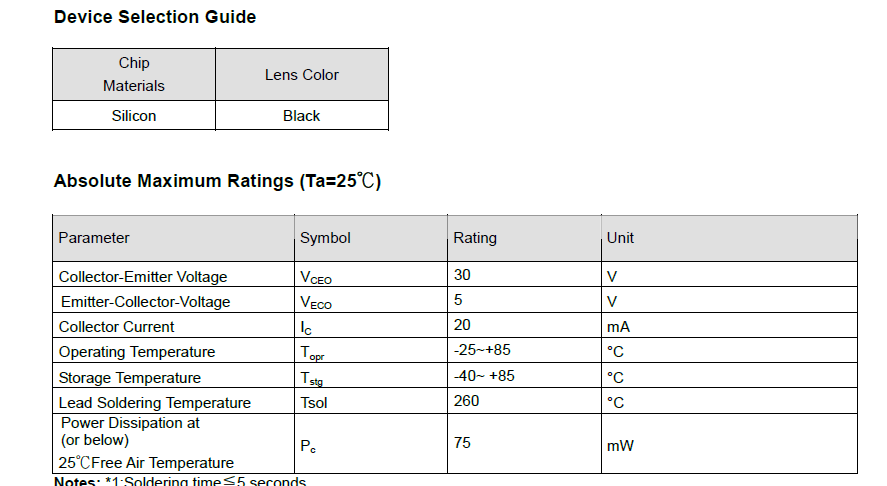

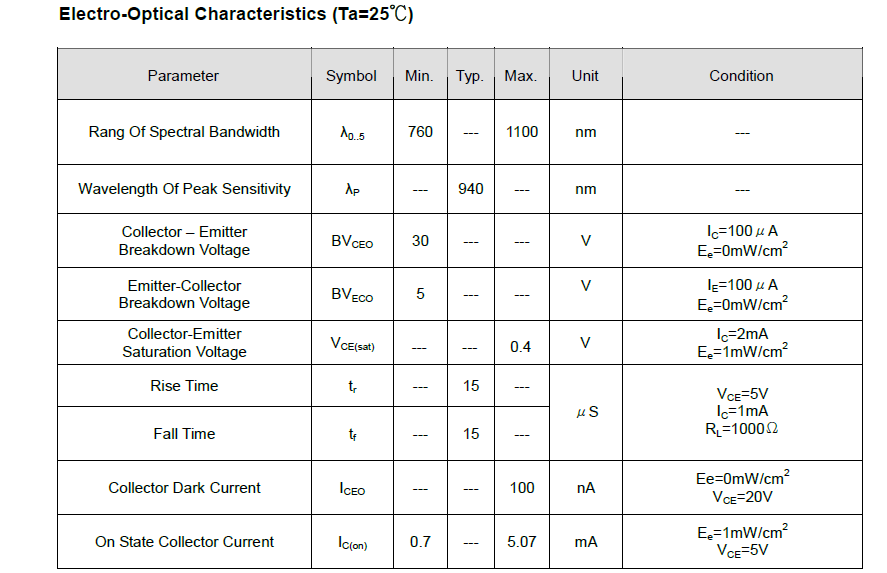

主要参数

  • 主波长:峰值响应波长为 940nm,响应波长范围在 700nm-1100nm 之间,覆盖了红外线的主要波段。
  • 集电极电流 Ic:最大值为 20mA。
  • 集射极击穿电压 Vceo:最大值为 30V。
  • 耗散功率 Pd:75mW。
  • 暗电流:100nA。
  • 工作温度:范围为 - 25℃~+85℃。

性能特点

  • 高灵敏度:采用高纯度硅基材料,对红外线有良好的响应,即使在较暗的环境下,也能稳定接收遥控器信号,信号强度比普通型号高出 20% 以上。
  • 效应速度快:响应时间极短,最快可达几微秒,能快速检测到光信号的变化,适用于需要快速响应的设备。
  • 体积小巧:3mm 的封装尺寸,便于在各种小型化设备中使用。

应用领域

  • 遥控器信号接收:可用于电视、空调等家电的遥控器信号接收。
  • 自动感应设备:如自动门、感应灯的红外检测,智能垃圾桶、扫地机器人的避障系统等。
  • 工业设备:可作为工业设备中的光电开关,用于物体检测、位置检测等。
