PD70-01C/TR7红外光敏接收二极管硅PIN光电池特性解析

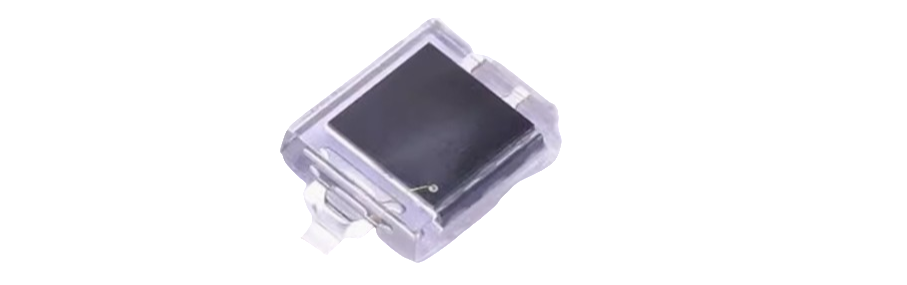

PD70-01C/TR7 是中国台湾亿光电子（Everlight）生产的一款高性能硅平面 PIN 光电二极管。

• 产品特点
  • 高灵敏度：能够在 400nm-1100nm 的广泛光谱范围内提供出色的响应能力，峰值灵敏度波长为 940nm。
  • 低电容：可减少信号延迟，提高系统的整体性能，适合高速光电转换需求。
  • 短切换时间：响应速度快，其响应时间可达 50ns，能快速将光信号转换为电信号。
  • 宽温度范围：工作温度为 - 25℃~+85℃，可适应恶劣的工作环境。

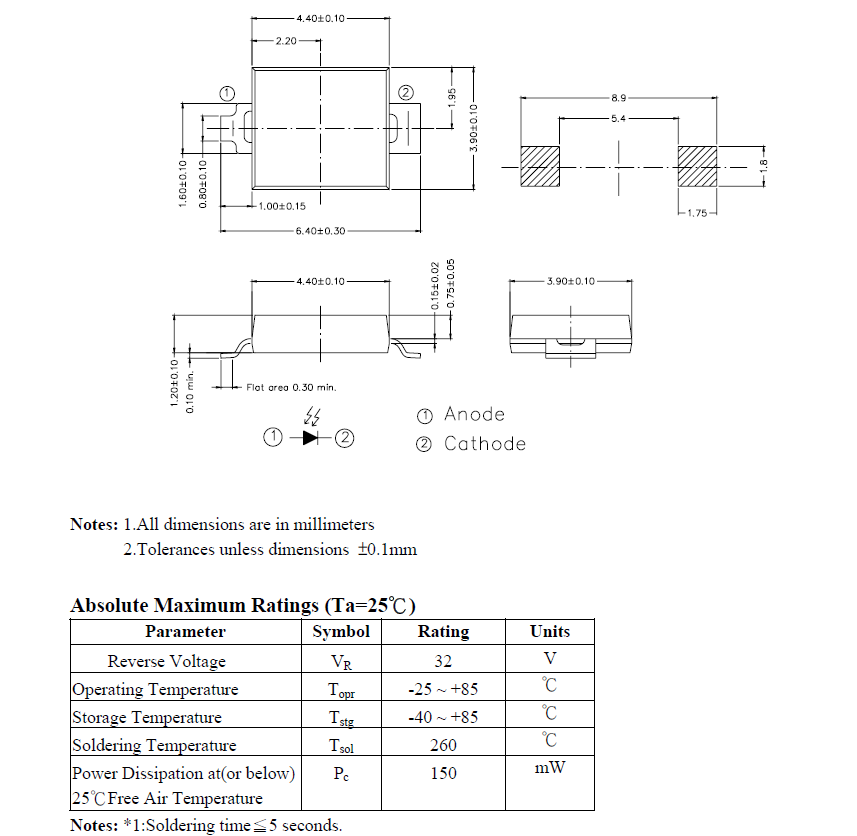

  • 小型化设计：采用 SMD 封装，尺寸为 3.9X4.4MM，便于集成到各种紧凑型设备中。
  • 环保材料：符合 RoHS 标准且无卤素，确保安全可靠。

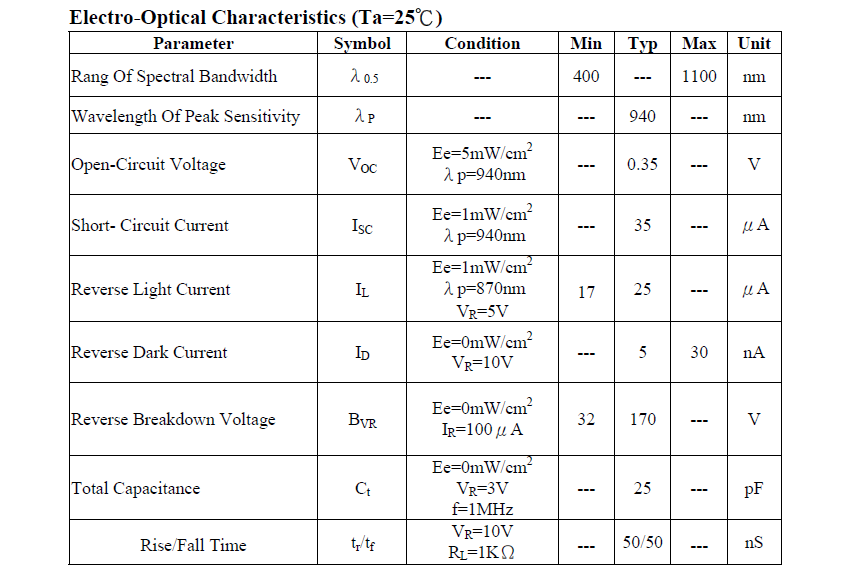

• 技术参数
  • 短路电流：典型值为 35μA。
  • 反向光照电流：典型值为 25μA。
  • 反向暗电流：典型值为 5nA，最大值为 30nA。
  • 反向击穿电压：最小值为 32V，最大值可达 170V。
  • Voc 温度系数：典型值为 - 2.6mV/K。
  • Isc 温度系数：典型值为 - 0.1%/K。
• 应用领域
  • 遥控系统：广泛用于电视、空调等家用电器的遥控系统，接收遥控器发出的红外信号。
  • 红外传输：可用于红外声音传输、视频录像机等设备，实现红外数据传输功能。
  • 测量与控制：在复印机、电梯控制系统、自动变光电焊帽等设备中，作为光电传感器，将光信号转换为电信号，用于测量与控制。
