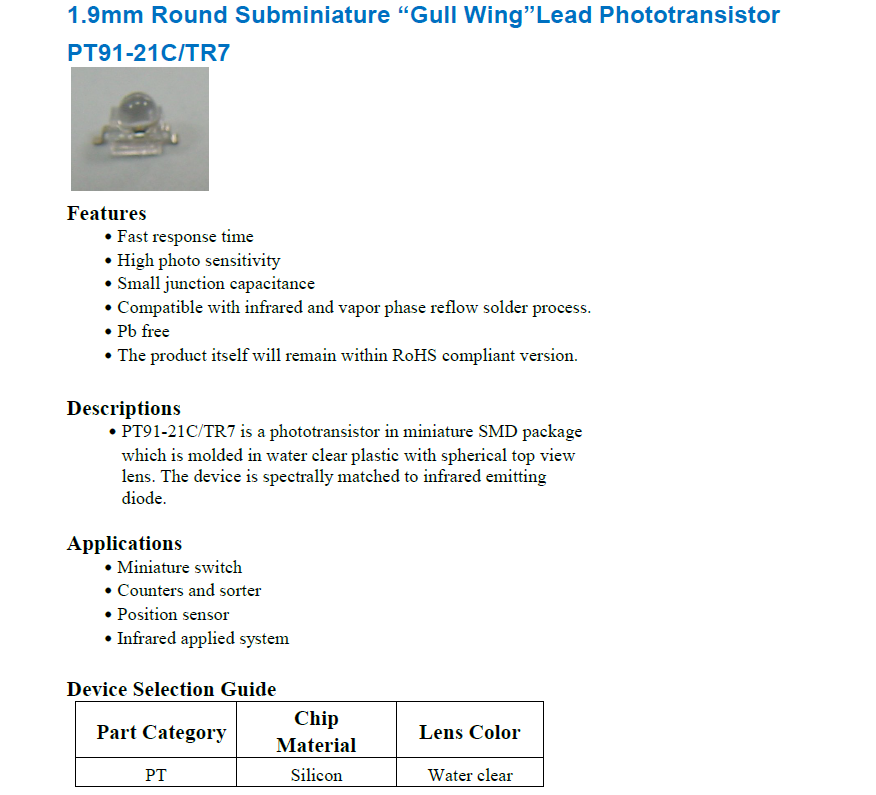

PT91-21C/TR7小蝴蝶红外接收光敏三极管原理与应用

基本信息

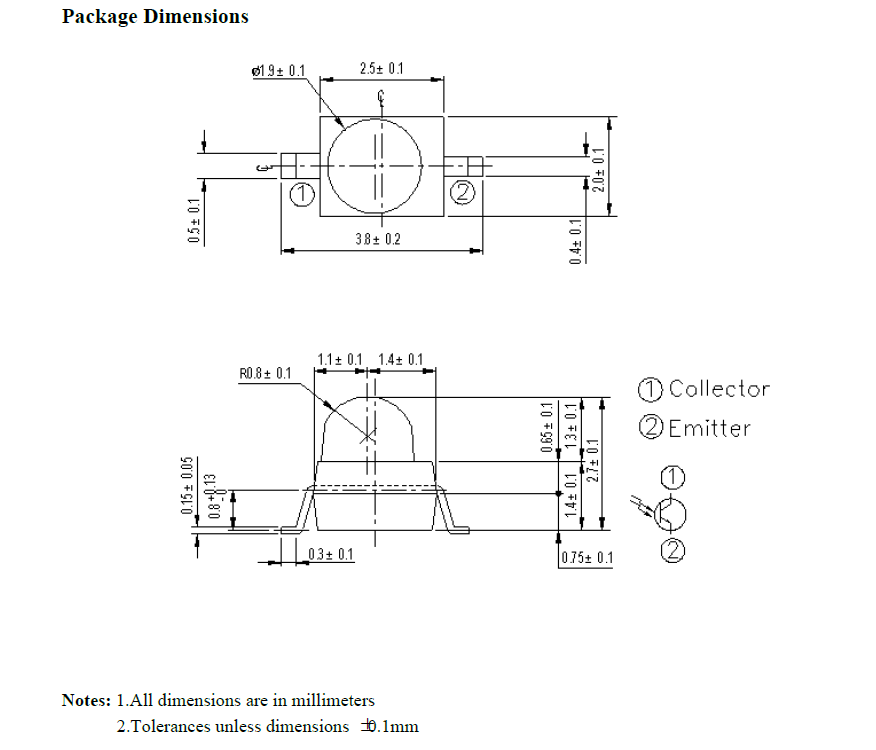

• 封装形式：采用表面贴装（SMD）封装，尺寸为 2.50mm×2.00mm，高度为 2.70mm。
• 引脚数量：2 个引脚。
• 镜片颜色与样式：镜片颜色为透明（Clear），镜头样式为圆顶（Domed），方向为顶视图（Top View）。
• 极性：NPN 型。
• 环保特性：无铅（Lead Free），符合环保标准。

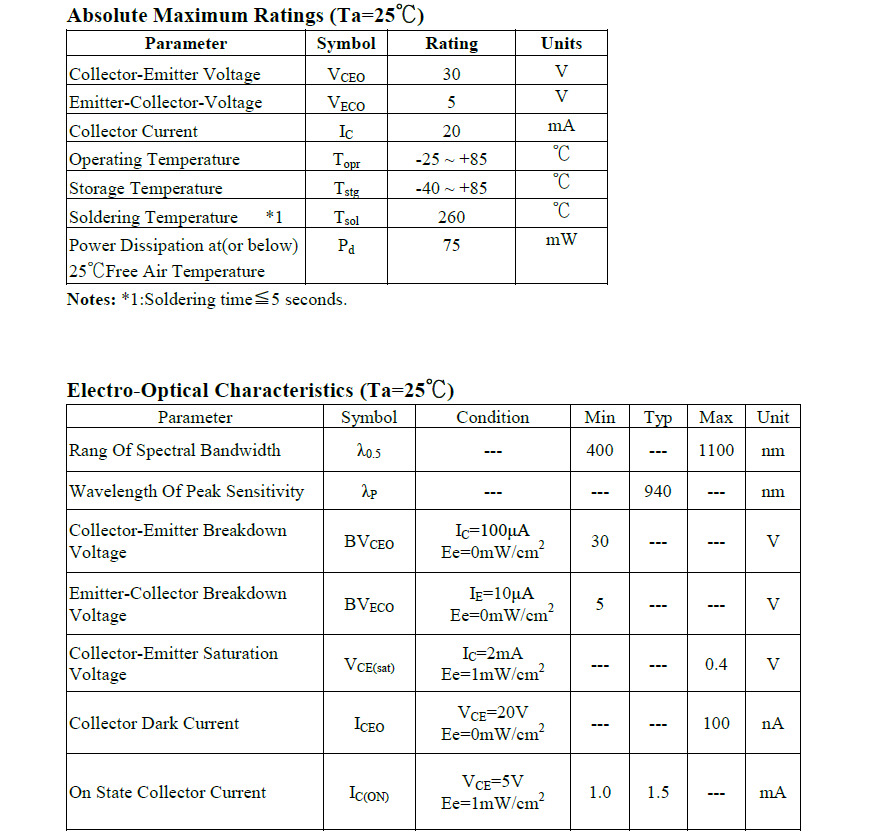

电气参数

• 额定功率：75mW。
• 集电极电流：最大集电极电流为 20mA。
• 集电极 - 发射极电压：集电极 - 发射极电压为 30V，集电极 - 发射极击穿电压也为 30V。
• 波长：峰值波长为 940nm，对 940nm 的红外光敏感。
• 暗电流：集电极暗电流为 100nA。
• 上升时间和下降时间：均为 15µs。
• 工作温度：工作温度范围为 - 25℃至 85℃。

应用领域

• 消费电子：可用于游戏机、投币机、遥控器等设备，接收红外信号以实现控制功能。
• 安防设备：适用于各种安防设备、红外线摄像头等，用于检测红外信号，实现安防监控、入侵检测等功能。
• 电子仪表：在电表、水表等电子仪表中也有应用，可通过接收红外信号进行数据传输或控制。
