PT12-21C/TR8亿光1206侧贴红外接收光敏三极管原理与应用

更新时间：2025-12-14

点击次数：

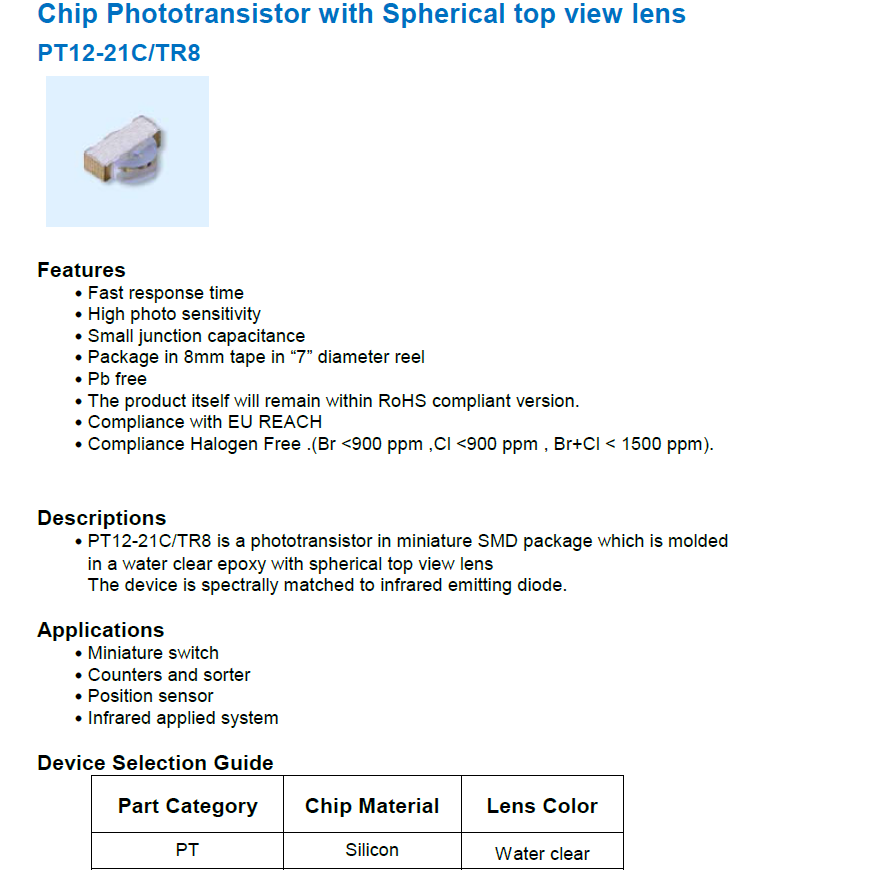

PT12-21C/TR8 是台湾亿光电子（EVERLIGHT）生产的一款红外接收光敏三极管。以下是其详细介绍：

基本信息：
- 产品型号：PT12-21C/TR8。
- 产品分类：属于传感器、转换器中的光学 - 光电检测器 - 光电晶体管。

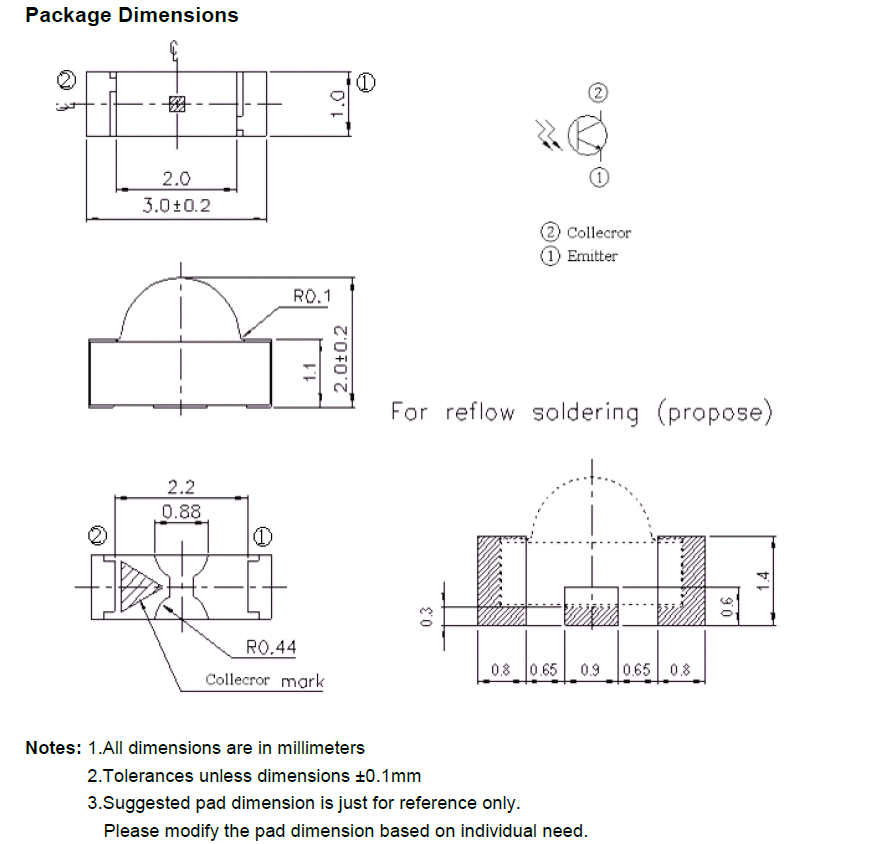

- 封装形式：采用 2-SMD 无引线封装，尺寸为 3.00mm×1.00mm，高度为 2.00mm。
- 安装类型：表面贴装，直角，方向为侧视图。
- 环保标准：无铅，符合 RoHS 标准。

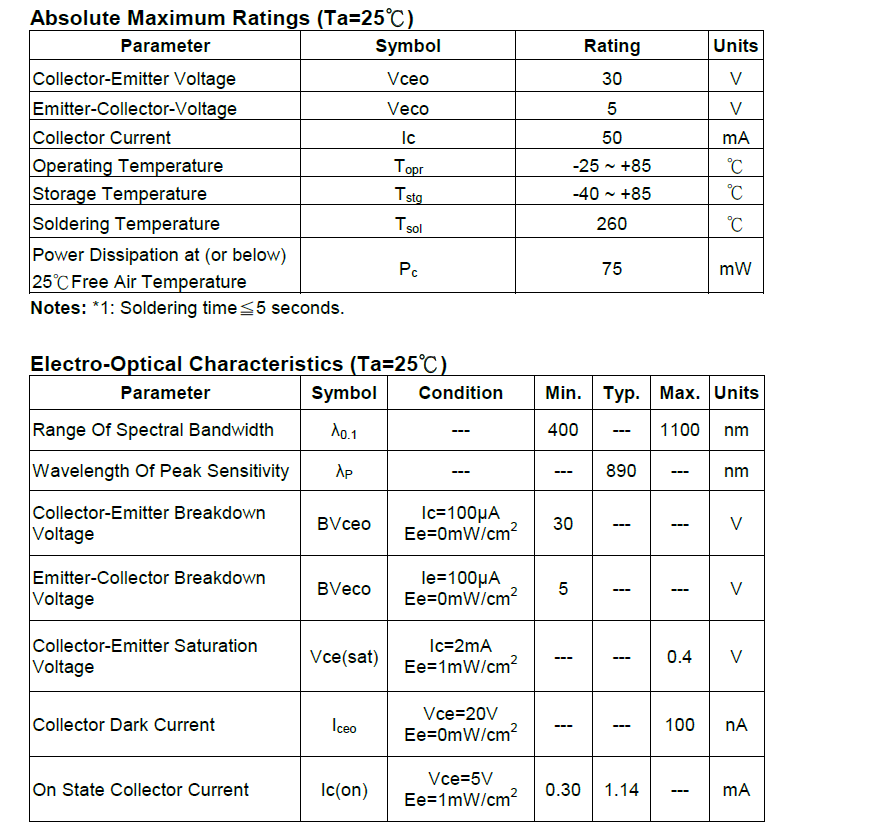

电气参数：
- 晶体管类型：NPN。
- 集射极击穿电压（Vceo）：最大 30V。
- 集电极电流（Ic）：最大 50mA。
- 暗电流（Id）：最大 100nA。
- 峰值波长：940nm。
- 耗散功率（Pd）：75mW。
- 工作温度：-25℃~+85℃。
产品特性：具有反应时间快、高分辨率、灵敏度高的特点。
应用领域：广泛应用于智能插卡取电开关、自动传感器、酒店节电开关、投币机、小家电、扫描器、传真机、舞台灯光控制、监控云台控制等领域。
