槽型光电开关电路图及工作原理

工作原理

1. 无遮挡状态：接通电源后，红外发射管持续发射红外光束，光束无阻碍地穿过槽口被另一侧的接收器接收。此时接收器内阻急剧下降，处于导通状态，后续电路输出稳定的初始电平信号（如 NPN 型输出低电平）。
2. 有遮挡状态：当被测物体进入槽口区域，会物理阻断红外光束的传播路径。接收器接收的光强骤降甚至接收不到光线，其内阻迅速增大至高阻态而接近截止。
3. 信号输出：接收器的阻态变化被后续处理电路捕捉，经放大、整形后，输出信号发生翻转（如 NPN 型从低电平变为高电平），以此向外部控制系统传递 “检测到物体” 的开关信号。物体离开槽口后，光路恢复，信号也随之复原。

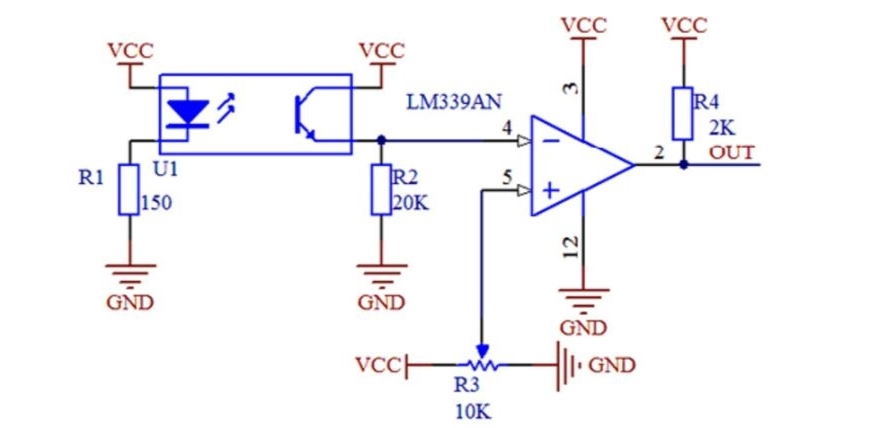

典型电路图参考：

典型应用场景

1. 工业自动化生产线

• 物体计数：在流水线两侧安装发射器与接收器，产品经过时遮挡光束，每遮挡一次计数加 1，实现批量产品的自动计数。
• 定位与限位：用于检测机械手、传送带的运动位置，如检测工件是否到达指定加工工位，或防止设备超程运行，避免机械碰撞。
• 分拣筛选：配合分拣装置，检测不同尺寸的产品是否通过指定通道，实现合格品与不合格品的自动分拣。

2. 物流仓储领域

• 包裹检测与分拣：在快递分拣线的输送节点安装对射式光电开关，检测包裹是否到达分拣口，触发分拣机械臂动作。
• 堆垛机限位保护：在立体仓库堆垛机的运行轨道两端安装该开关，检测堆垛机是否到达极限位置，及时切断动力电源，防止设备冲出轨道。

3. 安防与门禁系统

• 红外对射报警器：是安防领域的经典应用，将发射器与接收器分别安装在围墙、门窗两侧，当有人或物体穿越遮挡光束时，接收器立即触发报警信号，联动声光报警器或监控系统。
• 自动门感应：部分自动平移门、卷帘门采用对射式光电开关，检测是否有人员或车辆通过门体，防止门体关闭时夹伤人员或损坏物品。

4. 交通与轨道交通

• 车辆检测：在停车场道闸、收费站栏杆下方安装对射式光电开关，检测车辆是否完全通过道闸，避免栏杆落下时砸到车辆。
• 轨道交通屏蔽门保护：地铁、轻轨的屏蔽门两侧安装该开关，检测门体与列车之间是否有人员或异物，保障车门与屏蔽门的安全启闭。

5. 印刷与包装行业

• 纸张检测：在印刷机的送纸机构安装对射式光电开关，检测纸张是否连续输送，若出现缺纸、卡纸情况，立即停机报警，避免设备空转或损坏。
• 包装封口检测：检测包装膜是否到位，确保封口机仅在包装膜完全覆盖包装容器时启动封口程序，保证包装质量。
