IRM-H638J16/TR2连续解码红外接收头遥控信号接收模块原理及应用

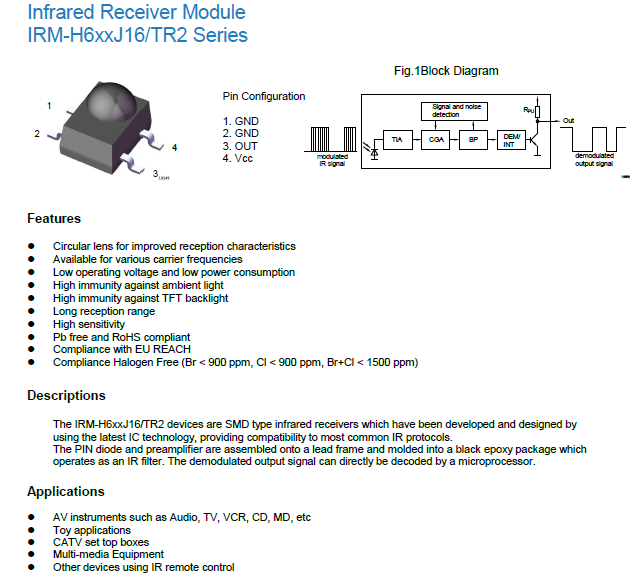

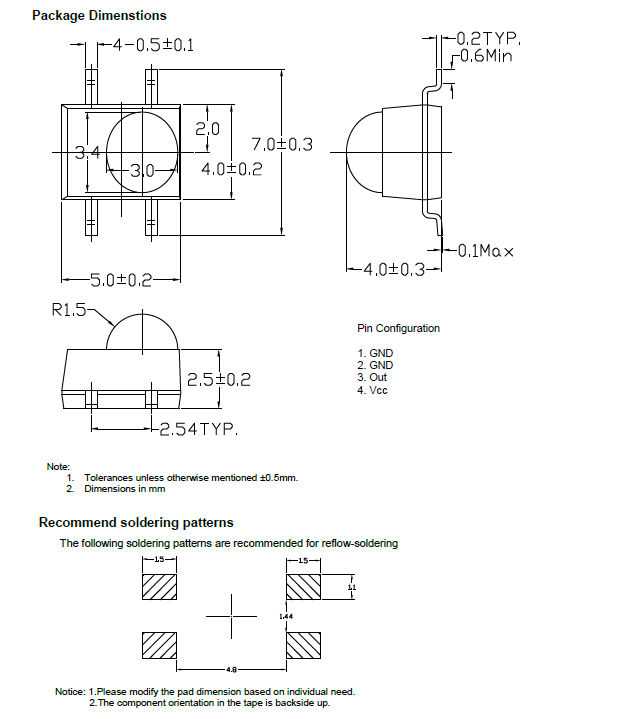

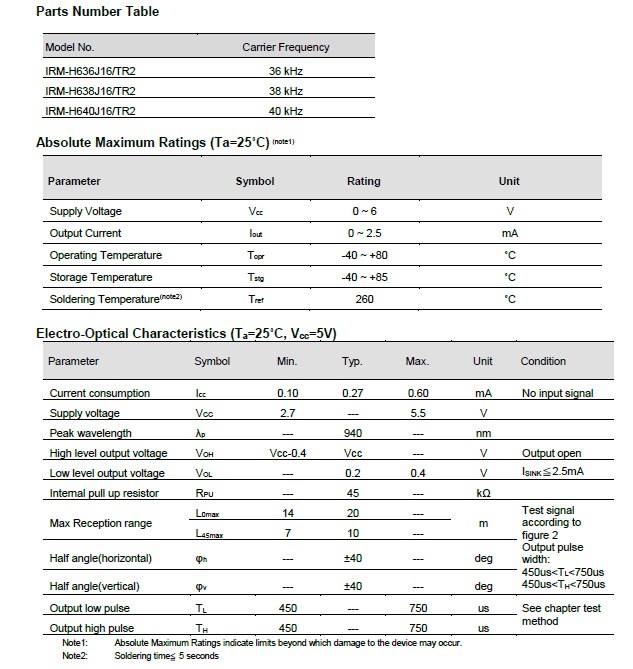

1. 连续解码原理：该接收头内部集成 PIN 光电二极管、前置放大器、带通滤波器、解调器和整形电路，可完成红外信号的接收与连续解码，具体流程如下：
   1. 光电转换：其内部 PIN 光电二极管对 940nm 波长的红外光高度敏感，当接收到遥控器发射的经 38kHz 载波调制的红外信号时，会立刻将光信号转化为对应的微弱电信号，为后续处理提供基础信号源。
   2. 信号放大与限幅：转换后的电信号极其微弱，会先送入前置放大器进行信号增强。随后限幅器会将放大后信号的脉冲幅度控制在固定水平，避免因红外发射器与接收器距离远近不同，导致信号幅度波动过大影响解码准确性。
   3. 滤波与解调：内部带通滤波器仅允许 38kHz 中心频率的信号通过，能有效滤除日光、灯光等环境光产生的低频噪声和其他高频干扰信号。紧接着解调器剥离载波，把叠加在 38kHz 载波上的原始遥控脉冲信号还原出来，完成从调制信号到原始信号的转换。
   4. 整形输出：最后经整形电路处理，将解调后的信号波形修正为规整的数字脉冲序列。该序列可直接输送至微处理器，微处理器依据 NEC、RC5 等对应的红外通信协议完成连续解码，进而识别出遥控指令。
2. 核心应用场景：凭借低功耗、抗干扰强、兼容 TTL 和 CMOS 逻辑电平的特点，该接收头广泛应用于各类红外遥控系统，具体场景如下：
   1. 家用电器领域：这是其最主流的应用场景。在电视机、空调、DVD 播放器、机顶盒等家电中，它接收遥控器发出的开关机、调温、换台等红外指令信号，经解码后实现家电的远程控制，是家电遥控系统的核心接收部件。
   2. 车载电子领域：适配车载 DVD、车载音响等设备。驾乘人员通过红外遥控器操作设备时，该接收头可稳定接收信号，实现播放、暂停、快进、调节音量等功能控制，适配车内复杂的电磁环境和光照条件。
   3. 遥控玩具领域：像遥控汽车、遥控飞机、遥控机器人等玩具，其红外遥控系统常采用该接收头。它能精准接收遥控器的操控信号，保障玩具可按照指令完成前进、转向、动作演示等一系列操作，且低功耗特性也契合玩具的电池供电需求。
   4. 工业与安防领域：在部分工业自动化辅助设备中，可接收红外控制信号实现设备的简单启停、参数调节等操作；同时也能用于简易红外对射报警系统，当遮挡物阻断红外信号传输时，接收头因无信号输入，可触发后续报警电路启动报警机制。
