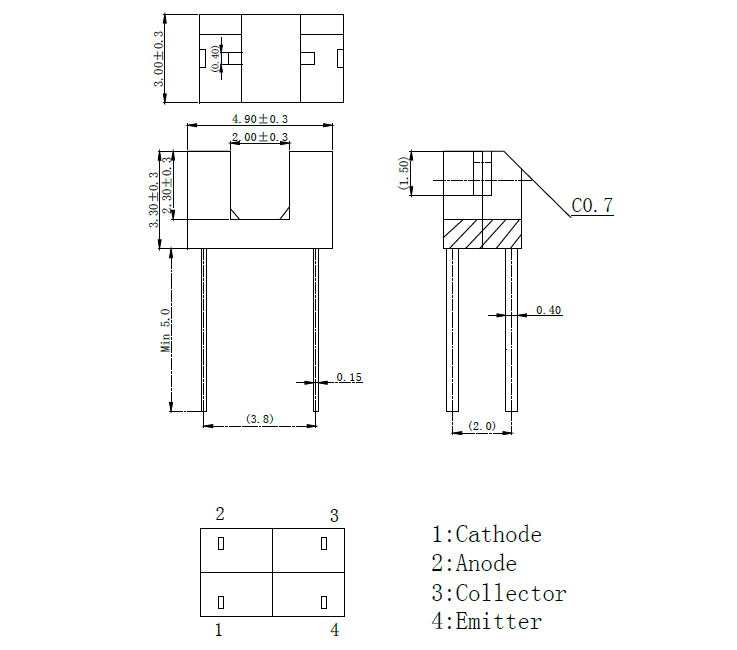

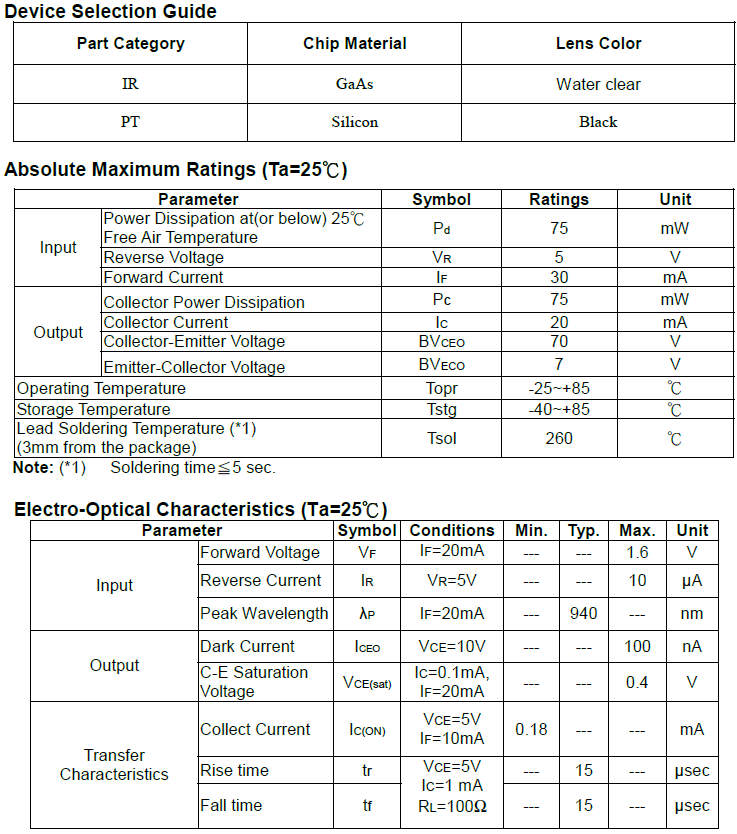

ITR2151DT20A/TB光遮断器(俗称槽型光电开关，槽宽距2mm)原理与应用

1.工作原理该传感器的核心结构是在 U 型槽的两侧分别内置红外发射管和光电晶体管接收器，2mm 的槽宽为微小物体的精准检测提供了适配空间，其工作流程围绕光路通断实现信号转换：

• 无遮挡状态：红外发射管持续发出调制后的红外光束，由于无物体阻挡，光束能顺利穿过 2mm 宽的槽口被对面的接收器稳定接收。此时光电晶体管接收到足够光强，内阻急剧下降并处于导通状态，经后续电路处理后输出稳定的初始电平信号。
• 遮挡状态：当微小零件、薄片等被测物体进入 2mm 槽宽范围内时，会阻断红外光束的传播。接收器接收的光强大幅减弱甚至消失，光电晶体管随即变为高阻态（接近截止）。这种内阻的剧烈变化被电路捕捉并放大后，输出电平会产生跳变（如从低电平转为高电平，或反之）。

• 信号识别：输出的电平跳变信号可直接被单片机、PLC 等控制系统识别，从而精准判断物体的 “存在” 或 “到位” 状态，完成检测触发动作。同时其大概率采用调制光技术，能滤除环境杂散光干扰，保障信号稳定性。

2.主要应用因 2mm 的窄槽宽适配微小物体检测，且具备非接触、响应快的优势，该型号光电开关广泛应用于微型精密制造及自动化场景，具体包括：

• 微型电子元件制造：在智能穿戴设备（如手表齿轮、耳机磁铁）装配中，检测零件是否安装到位；用于手机摄像头模组、微型连接器的插针计数，确保元件数量精准；还可用于微电机的换向检测，保障电机运转精度。
• 自动化生产线检测：在小型零件传送带上，对微型五金件、电子贴片等进行计数，或检测传送带是否断料；也可作为小型机械臂的行程限位开关，替代传统机械开关，实现无磨损的高精度位置控制，避免机械碰撞损坏。
• 精密办公与打印设备：适配打印机、标签机中超薄热敏纸、微型标签纸的检测，判断纸张是否存在、是否卡纸或缺纸；在小型复印机中，可检测纸张的起始和结束位置，保障打印或复印流程的顺畅。
• 其他微型场景：在 SMT 贴片机上，监控 0402、0201 等微型规格元件的供料状态和贴装到位情况；也可用于医疗器械中，如检测胰岛素笔剂量拨轮的转动位置、微型输液泵滚轮的状态等，保障设备精准运行。

漫反射光电开关品名推荐：

ITR8307/S17/TR8，ITR8307/F43，ITR1204SR10A/TR，ITR1502SR40A/TR8，ITR8307/S18/TR8，ITR8307/L24/TR8，ITR9909，ITR20001/T24，RPR220

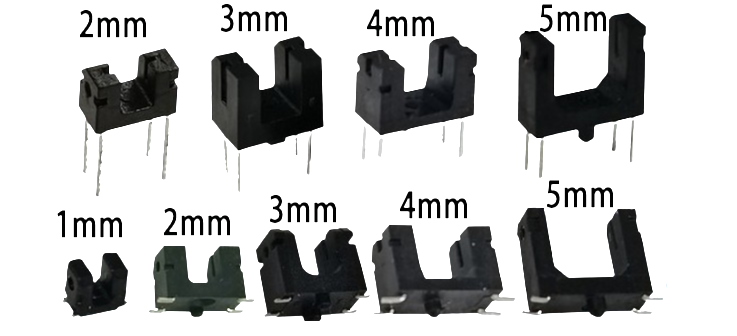

槽型光电开关品名推荐：

1.1mm槽宽距光电开关：ITR1205ST11A/TR；

2mm槽宽距光电开关：ITR2151DT20A/TB，ITR2152ST20A/TR，XGITR20302T，XGITR20352S，AEDS9100，AEDS9200，AEDS9300，ITR9901，XGITR20302(C)；

2.6mm槽宽距光电开关：ITR8105；

2.8mm槽宽距光电开关：XGITR20303T；

3mm槽宽距光电开关：ITR8102，ITR20403，ITR8104，ITR9816，XGITR20353S，EL130，YC1602，XGITR20403S，XGITR20303(C)；

4mm槽宽距光电开关：ITR20301，GK152，ES92B4，ITR20005，XGITR20304(C)，XGITR20304S；

5mm槽宽距光电开关：ITR1203DT50A/TB，ITR9707，ITR9606，ITR9608，ITR9702-F，ITR9813，GK105A，GP1S53V，ITR9809，ST150，ITR8406，ITR8405，ITR20607，XGITR20305(C)，XGITR20305S；

6mm槽宽距光电开关：ITR8402，TP808，H42B6；

8mm槽宽距光电开关：ITR180，ITR181；

10mm槽宽距光电开关：ITR1100，H2010，ITR1102，ITR9302；

12mm槽宽距光电开关：ITR1120；

15mm槽宽距光电开关：ITR1150；
