PD204-6B/L3 红外 3mm 接收硅 PIN 光敏二极管 原理及应用

一、 核心工作原理

1. 结构组成PIN 二极管的核心结构分为三层，从内到外依次是：
   • P 层：P 型半导体，掺杂浓度高、厚度薄，用于注入空穴载流子。
   • I 层：本征半导体层（Intrinsic），厚度远大于 P 层和 N 层，掺杂浓度极低，是光电转换的核心区域。
   • N 层：N 型半导体，掺杂浓度高、厚度较厚，用于提供电子载流子。
2. 光电转换机制器件通常工作在反向偏置状态（P 接负极，N 接正极），此时反向偏压会在 I 层形成强电场。
   • 当红外光入射到器件表面时，光子能量被 I 层的半导体材料吸收，激发出大量的电子 - 空穴对。
   • 强电场会快速将电子和空穴分离：电子向 N 层漂移，空穴向 P 层漂移，从而在外部电路中形成光电流。
   • 光电流的大小与入射红外光的强度成正比，实现 “光信号→电信号” 的线性转换。
3. PIN 结构的优势
   • 响应速度快：I 层厚度大，减少了载流子的复合概率，同时强电场加速了载流子漂移，适合高速红外信号检测（如红外通信）。
   • 灵敏度高：I 层作为主要的光吸收区域，大幅提升了对红外光的吸收效率。
   • 暗电流小：反向偏置下，I 层的低掺杂特性降低了漏电流，提升了弱光检测的信噪比。

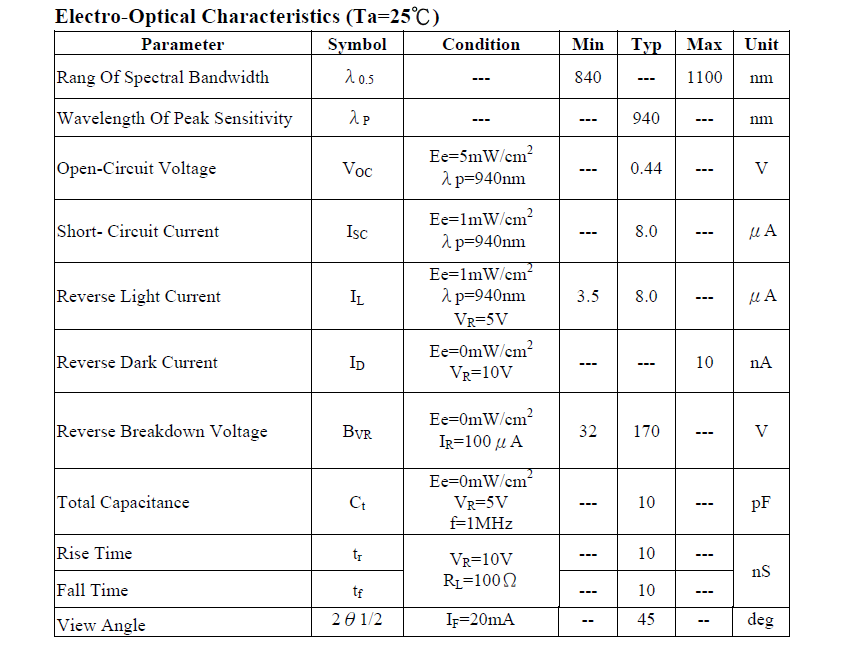

二、 关键特性（参考同系列 PIN 光敏二极管通用参数）

• 峰值响应波长：850~940nm（匹配红外发射管的常用波长，如 850nm、940nm）。

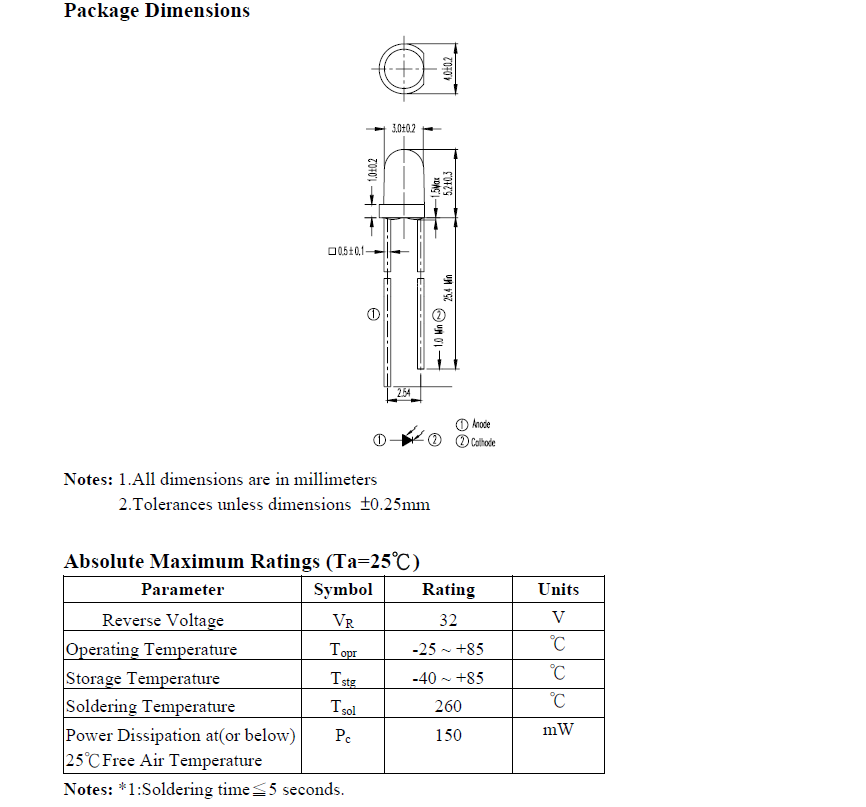

• 封装形式：3mm 环氧树脂封装，透明或黑色外壳（黑色外壳可滤除可见光干扰，提升红外接收的抗干扰性）。
• 反向电压：通常 10~50V（额定值）。
• 暗电流：nA 级（低暗电流保证弱光检测精度）。
• 响应时间：ns~μs 级（满足不同速率的红外信号传输需求）。

• 视角：±30°~±60°（根据封装透镜设计，适合不同的红外接收角度）。

三、 典型应用场景

1. 红外遥控系统是家电（电视、空调、机顶盒）红外遥控器的核心接收器件，配合红外发射管实现指令传输，3mm 封装可缩小遥控器的体积。
2. 红外光电开关 / 传感器
   • 用于工业自动化、智能家居的物体检测（如感应门、自动水龙头、人体感应灯）。
   • 工作时与红外发射管配对，当物体遮挡红外光束时，接收端的光电流变化，触发开关信号。
3. 红外数据通信适用于低速短距离红外通信场景（如红外串口、红外数据传输模块），利用其快速响应特性，实现稳定的光信号接收。
4. 光学检测与测量
   • 可用于红外光强检测、红外光谱分析、激光功率监测等设备。
   • 线性的光电转换特性，能精准反映入射光的强度变化。
5. 安防与监控设备配合红外补光灯，用于夜视摄像头的红外信号接收，提升夜间成像的清晰度。

四、 应用注意事项

1. 反向偏置使用：必须在反向电压下工作，正向偏置会导致器件失去光电检测能力，甚至损坏。
2. 抗可见光干扰：若应用环境可见光强，建议选择黑色封装的型号，或搭配红外滤光片使用。
3. 与发射管匹配：需选择峰值波长与 PD204-6B/L3 一致的红外发射管（如 850nm），保证最高的传输效率。
4. 电路设计：输出的光电流信号较弱，需搭配运算放大器组成的放大电路，将信号放大后再进行后续处理。
