亿光 HIR26 - 21C/L423/CT 是一款 1206 封装的球头红外发射二极管，其工作原理遵循红外发射二极管的通用核心逻辑，同时凭借自身特定参数适配多种场景，以下是其原理及应用的详细介绍：

工作原理
1. 核心发光原理：该二极管本质是基于半导体 PN 结的电光转换器件，其采用砷化镓等红外辐射效率高的半导体材料制成。当给二极管的 PN 结施加正向偏压时，电流会注入 PN 结区域，促使区域内的电子与空穴发生复合反应。而电子和空穴复合的过程中会释放出特定能量的光子，这些光子形成的光属于近红外光，其主波长为 855nm，属于人眼不可见光范畴。

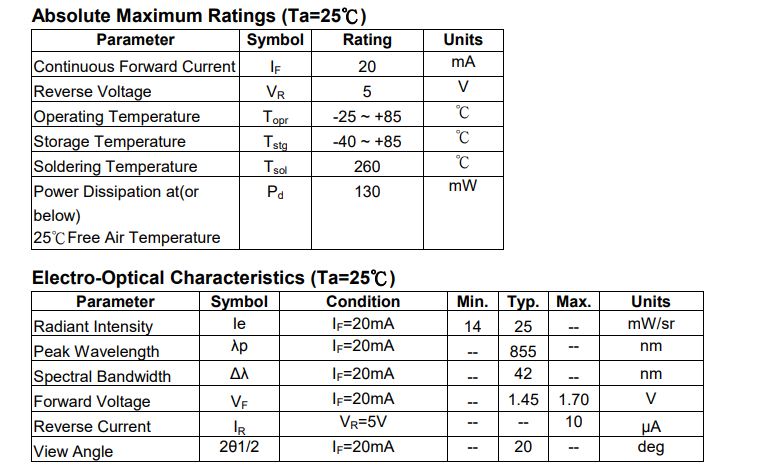

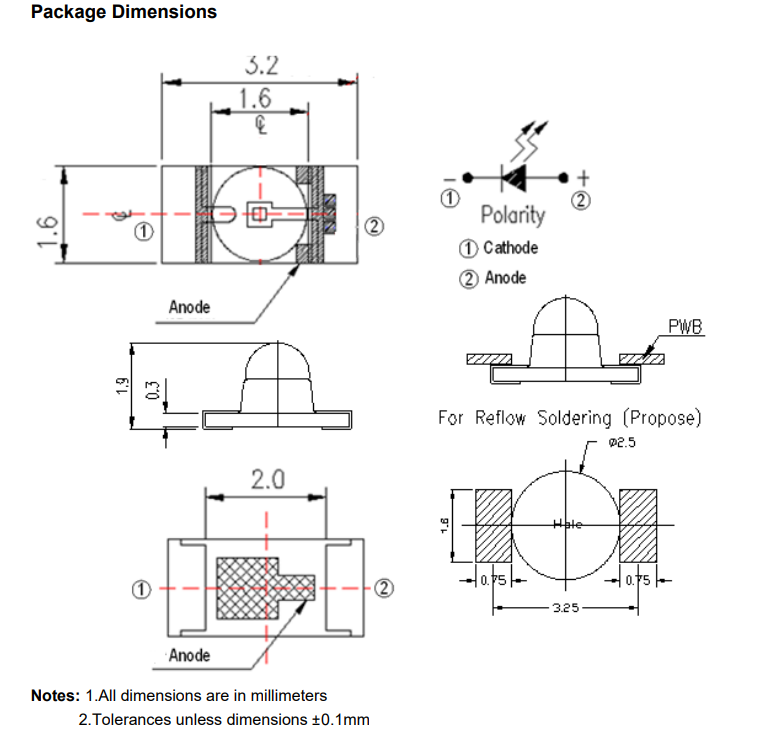

2. 适配性能的原理延伸：它的正向电压约为 1.45V，额定工作电流 20mA，功率 130mW。这一参数特性决定了其工作时能稳定输出红外光，且辐射强度与正向工作电流呈正比。同时其采用 1206 球头封装，球头结构可对发射的红外光起到一定的聚焦作用，配合 20° 的视角设计，能让红外光更集中地定向辐射，提升特定方向上的红外光强度。
主要应用
1. 安防监控设备：其 855nm 的波长接近 850nm 常用监控波长，红外辐射能力稳定，且 130mW 的功率能提供足够的红外照明。可搭配监控摄像头使用，在夜间或昏暗环境下发射红外光，为摄像头补充光源，让摄像头清晰捕捉到监控区域的画面，常见于家庭安防摄像头、商铺监控设备等。
2. 近距离感应设备：适用于各类近距离红外感应场景，比如小型感应门禁、近距离红外计数器等。当物体进入其 20° 视角的感应范围时，物体反射的红外光会被配套的红外接收器件捕捉，进而触发后续的计数、开门等动作。其 - 25℃~+85℃的宽工作温度范围，也能适配多数室内外的感应环境。
3. 消费类电子辅助装置：可用于一些小型消费电子的红外控制或信号传输模块，例如便携式小型家电的简易红外遥控器、电子玩具的红外遥控组件等。相比用于大型家电的 940nm 波长红外管，它的功率更适配小型设备的低功耗需求，同时球头封装的聚焦特性能保证短距离内信号传输的稳定性。
4. 小型光电检测仪器：在部分精度要求适中的小型光电检测设备中，如纸张检测、小零件计数检测仪等，该二极管可作为红外发射源。当检测目标经过红外光路径时，会遮挡或反射红外光，接收端通过感知光信号的变化来判断目标是否存在，从而实现检测或计数功能，其 SMT 安装方式也便于集成到小型仪器的电路板中。
