PD15-22B/TR8贴片红外接收硅PIN光敏二极管原理与应用

更新时间:2025-12-20点击次数:

PD15-22B/TR8 红外接收硅 PIN 光敏二极管原理与应用

PD15-22B/TR8 是亿光电子(Everlight)推出的一款高灵敏度红外接收硅 PIN 光敏二极管,专门针对 700–1100nm 红外波段优化,广泛应用于红外遥控、光电检测、光通信等场景。

一、核心工作原理

1. PIN 光敏二极管的结构特性

PIN 光敏二极管的核心结构由三层半导体构成,区别于普通 PN 结二极管:
  • P 层:薄且掺杂浓度高的空穴型半导体,负责接收入射光。
  • I 层:本征半导体层(高阻区),厚度远大于 P 层和 N 层,是光电转换的核心区域。
  • N 层:掺杂浓度高的电子型半导体,负责导出载流子。

2. 光电转换机制(光生伏特效应)

  1. 光子吸收:当 700–1100nm 的红外光照射到 P 层表面时,光子能量被 I 层的半导体材料吸收,激发电子 - 空穴对。
  2. 载流子分离:PIN 结施加反向偏压时,I 层会形成强电场,将光生电子推向 N 层、光生空穴推向 P 层。
  3. 电流输出:载流子在电极上聚集形成光电流,光电流的大小与入射红外光的强度成正比,从而实现 “光信号→电信号” 的转换。

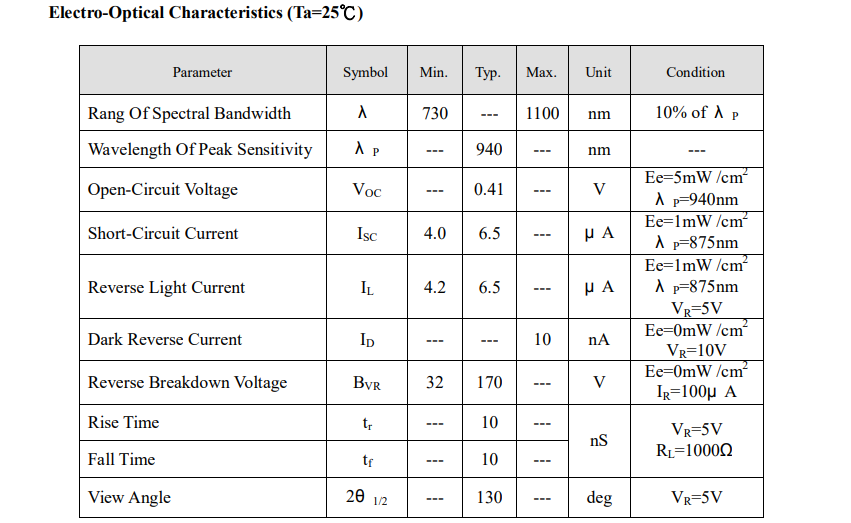

3. PD15-22B/TR8 的关键特性

  • 光谱响应峰值:约 940nm,与红外发射管(如亿光 IR26-21C/L110/CT)的发射波长完美匹配。
  • 高响应度:在 940nm 波长下响应度可达 0.55A/W 以上,弱光信号下也能输出稳定电流。
  • 快速响应速度:上升 / 下降时间短(典型值 ns 级),适合高频红外信号传输。

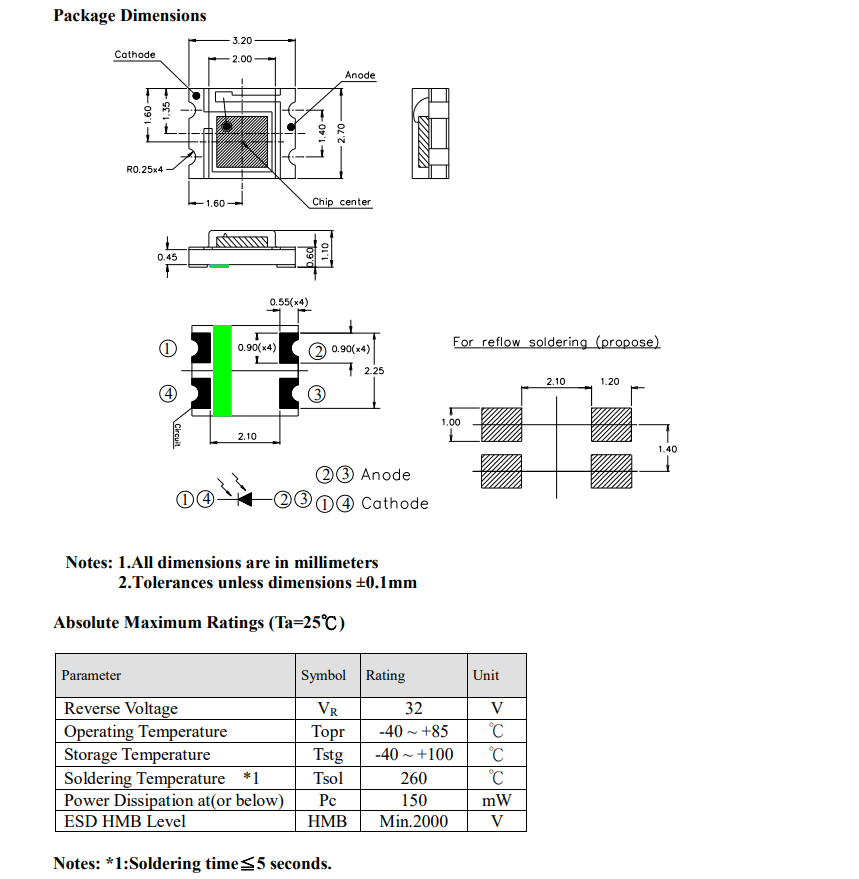

  • 小型封装:采用表面贴装(SMD)封装,体积小,易于集成到便携式设备中。



二、典型应用场景

PD15-22B/TR8 凭借高灵敏度和窄带红外响应特性,主要应用于以下领域:

1. 红外遥控系统

  • 应用场景:家电遥控(电视、空调、机顶盒)、智能家居控制、车载遥控。
  • 工作模式:与红外发射管配对,接收端的 PD15-22B/TR8 捕捉发射管发出的调制红外信号(通常 38kHz 载波),将光信号转为电信号后,经后续放大、解调电路还原控制指令。

2. 红外光电检测

  • 应用场景:物体位置检测、红外计数器、红外接近开关。
  • 工作模式:红外发射管持续发射红外光,当物体遮挡光路时,PD15-22B/TR8 接收的光强骤降,光电流变化触发检测电路输出开关信号。

3. 短距离红外通信

  • 应用场景:红外数据传输(如早期手机红外传输)、红外串口通信、工业设备近距离数据交互。
  • 工作模式:通过调制红外光的通断实现二进制数据传输,PD15-22B/TR8 负责接收调制光信号并转换为电信号,适用于传输速率较低的短距离通信场景。

4. 医疗与工业传感

  • 应用场景:红外脉搏传感器、血氧检测仪、工业红外测温探头(辅助检测)。
  • 工作模式:利用人体组织或工业材料对红外光的吸收 / 反射特性,PD15-22B/TR8 检测反射光强变化,间接测量生理参数或物体特性。

三、电路设计要点

  1. 反向偏压配置:需为二极管施加 5–15V 反向电压,可串联限流电阻稳定工作电流。
  2. 信号放大电路:光电流通常为 μA 级,需搭配运算放大器组成跨阻放大电路(TIA),将电流信号转换为电压信号。
  3. 滤波与解调:针对 38kHz 红外遥控信号,需设计带通滤波电路,滤除杂散光干扰,再通过解调芯片还原原始指令。
  4. 抗干扰设计:远离强光直射环境,必要时加装红外滤光片,进一步提升抗可见光干扰能力。
