IRM-56384红外线接收头原理及应用

更新时间：2025-07-20

点击次数：

IRM-56384 是一款一体化红外线接收头，广泛应用于红外遥控系统中，其核心优势是集成度高、抗干扰能力强，能直接输出解调后的数字信号，简化了红外接收电路的设计。以下从原理、结构、应用三个方面详细说明：

IRM-56384 的核心功能是接收并解析经过调制的红外信号，其内部集成了多个关键模块，工作流程可分为 “信号接收 - 处理 - 输出” 三个阶段。

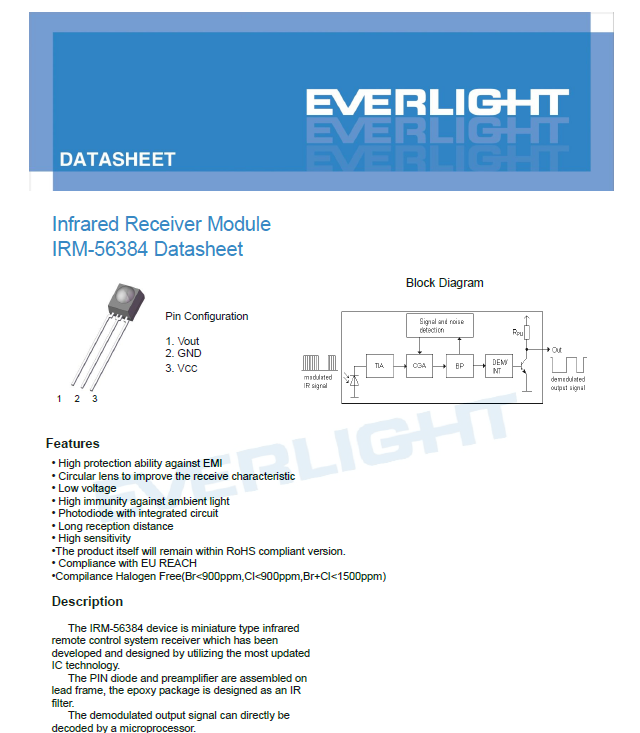

IRM-56384 的内部由以下核心模块组成（封装为小型塑封结构，通常 3 脚或 4 脚）：

红外接收二极管：将入射的红外光信号转换为微弱的电信号（光 - 电转换）。
前置放大器：将接收二极管输出的微弱电信号（μV 级）放大到可处理的 mV 级信号。
带通滤波器：过滤环境中的干扰信号（如日光、灯光中的红外成分），仅保留中心频率为38kHz的信号（绝大多数红外遥控系统采用 38kHz 载波，这是行业通用标准）。
解调电路：去除 38kHz 载波，提取出载波上调制的原始数字编码信号（如 NEC、RC5 等遥控协议的编码）。
输出电路：通常为集电极开路输出，将解调后的信号转换为 TTL 电平（与单片机等控制器兼容）。

红外遥控系统中，发射端（如遥控器）会将按键信息编码后，用 38kHz 载波进行调制（即 “数字信号 + 38kHz 载波” 的混合信号），再通过红外发射管（如 940nm 波长）发射出去。IRM-56384 的工作流程如下：

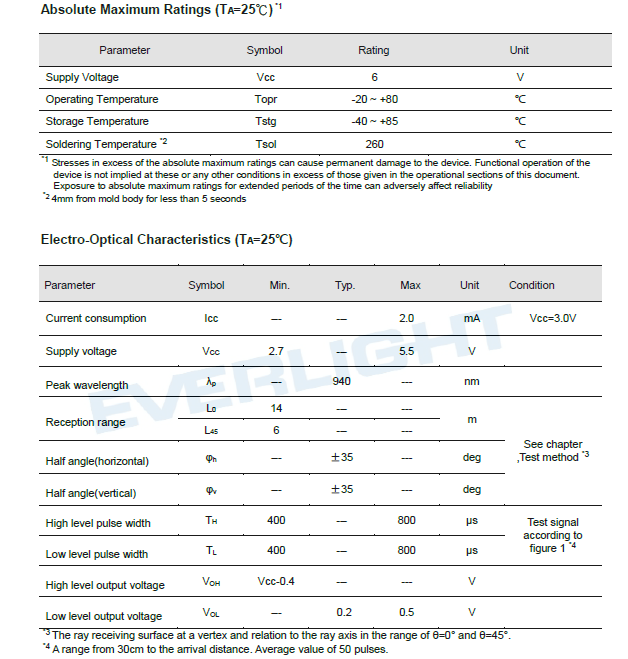

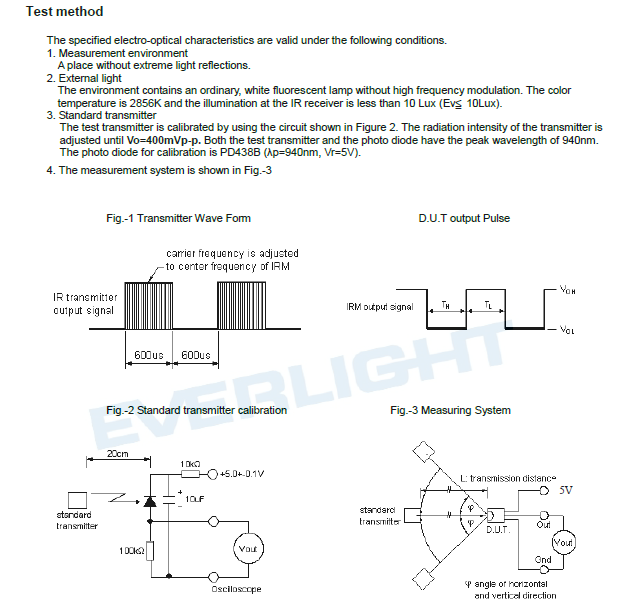

IRM-56384 的核心参数决定了其性能，以下为常见规格（具体以 datasheet 为准）：

IRM-56384 因易用性和可靠性，被广泛用于需要红外遥控的场景，同时使用时需注意环境与电路设计。

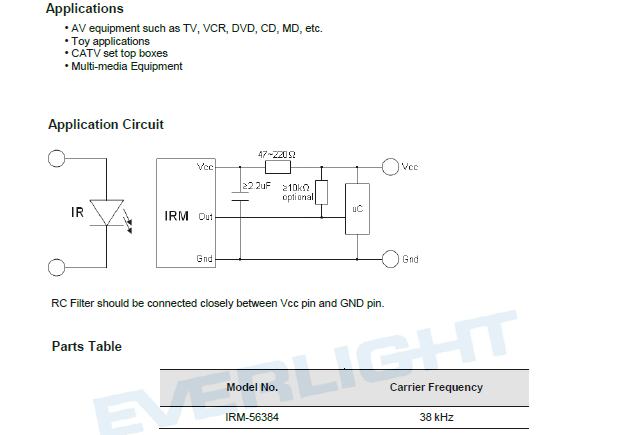

电路连接：

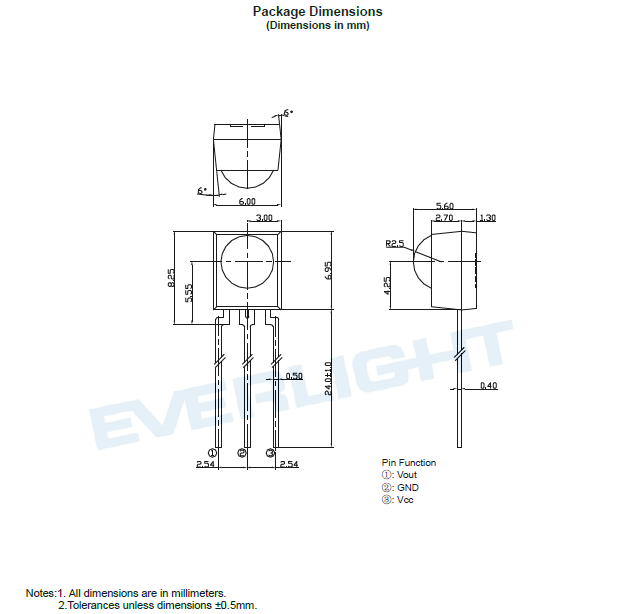

3 脚封装的 IRM-56384 通常引脚定义为 “VCC（电源）、GND（地）、OUT（信号输出）”。OUT 端需接 10kΩ 上拉电阻至 VCC（因集电极开路输出无内部上拉），输出信号直接接入单片机 IO 口（如 Arduino 的数字引脚）。
抗干扰设计：
- 避免强光直射（如日光、LED 灯），强光中的红外成分可能干扰接收，可加装遮光罩。
- 远离其他红外发射源（如多个遥控器同时工作），防止信号冲突。
协议匹配：
接收头仅负责解调载波，需配合发射端的编码协议（如 NEC、RC5）。例如，NEC 协议的信号包含 9ms 引导码 + 4.5ms 间隔 + 地址码 + 数据码，单片机需通过解析 OUT 端的脉冲时序识别具体指令。
距离与角度：
实际接收距离受发射管功率（通常 5~20mA）、环境遮挡影响；安装时需保证接收头正对发射方向，偏离角度不超过 ±30°（否则信号衰减严重）。

IRM-56384 通过集成 “接收 - 放大 - 滤波 - 解调” 功能，实现了对 38kHz 调制红外信号的高效解析，是红外遥控系统的核心器件。其低成本、高集成度的特点，使其在消费电子、智能家居等领域应用广泛。使用时需注意电路连接、抗干扰设计及协议匹配，以确保稳定工作。
