IRM-56384在空调遥控接收器的使用电路工作原理

在空调整机上，常用到遥控接收电路接收遥控信号，下面根据常用遥控接收电路介绍其工作原理及注意事项。

　　空调遥控接收头工作原理简介

　　遥控红外线接收头IRM-56384内部含光敏元件，通过接收窗口接收某一频率范围的红外线。当光敏元件接收到相应频率的红外线，产生电流，经I-V电路转换为电压，滤波后，经比较器输出脉冲电压，再经内部三极管电平转换，输出脉冲信号送主芯片处理。

　　遥控接收头对光信号的敏感区由于开窗位置不同有所不同，且不同角度和距离其接收效果也有所不同，一般来讲，光源与遥控接收头接收面角度越接近直角，接收效果越好。接收距离一般大于7米。

 各元器件作用及注意事项

　　遥控接收头IRM-56384实现光电转换，将确定波长的光信号转换为可检测的电信号，因此又叫光电转换器；美的目前选用VISHY（德律风根）HS0038A2两种规格，对应的发射管（遥控器）发射波长一般要求为If=20mA，峰值波长940nm。由于接收头接受的是红外光波，因此其周围的光源、热源，节能灯、日光灯及发射相近频率的电视机遥控器等都有可能干扰空调器的正常工作。

　　限流电阻R19限制输入遥控接收头的电流；

　　电解电容E7稳定遥控接收头输入电压；

　　瓷片电容C11滤除电源高频干扰；

　　R20和C10组成滤波电路，对输入芯片信号进行滤波。

　　该电路最容易出问题的是C10、C11电容和IRM-56384接收头，原因是受潮后产生微短路，导致接收失灵。解决办法很简单－吹干或换板。

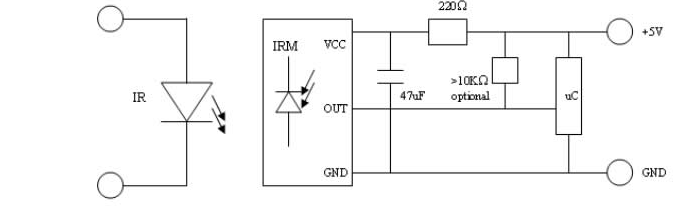

                                                空调遥控接收头应用电路图

　空调遥控接收头如何检测及更换

　　同型号的怎么拆怎么接，其他的拆机件或通用型就要测量区分脚位了。下面是我收集的一些资料，希望能帮到你。

　　用指针式万用表（数字表不适用）电阻挡R*100），先测量确定接地脚，一般接地脚与屏蔽外壳是相通的，余下的两只脚假设为a和b，然后用黑表笔搭接地脚，用红表笔去测a或b脚的阻值，读数分别约为6kΩ和8kΩ（有的接收头相差在1kΩ左右）；调换表笔，红表笔接地，黑表笔测a和b脚，读数分别约为20kΩ和40kΩ。

　　两次测量阻值相对应都小的a脚即为电源脚，阻值大的b脚即为信号输出脚。不过用不同的万用表和测不同型号的接收头，所测得的电阻都各不相同。但总的结论是：电源脚对地的电阻值不管正反向都要比信号脚对地的电阻值小。头完好无损，能正常工作。
