光电直读远传阀控水表红外发射接收对管应用

产品概述

　　光电直读远传阀控水表采用干式结构，计数机构为真空密封，水表度盘字轮读数永久清晰，不会受到水质影响。字轮显示计数值量程大，精度高，传输方式为MS-BUS/RS485总线传输方式。

　　本产品主要适用于居民家庭用水或小型工业用水，用于计量流经管道的水体积总量。

性能特点

　　1.采用非接触传感器，不影响机械水表的原有性能；

　　2.采用红外对射方式，增强了抗干扰能力；

　　3.特殊编码方式解决字轮进位而引起的读乱码现象；

　　4.不存在读数死区，字轮转动到任何位置都可读数且保持机械读数与电子读数相一致；

　　5.采用低工耗设计，只有读数时才需供电；

　　6.可与上位机抄表系统相结合，建立远程自动抄表管理系统，真正实现抄表自动化。

工作原理

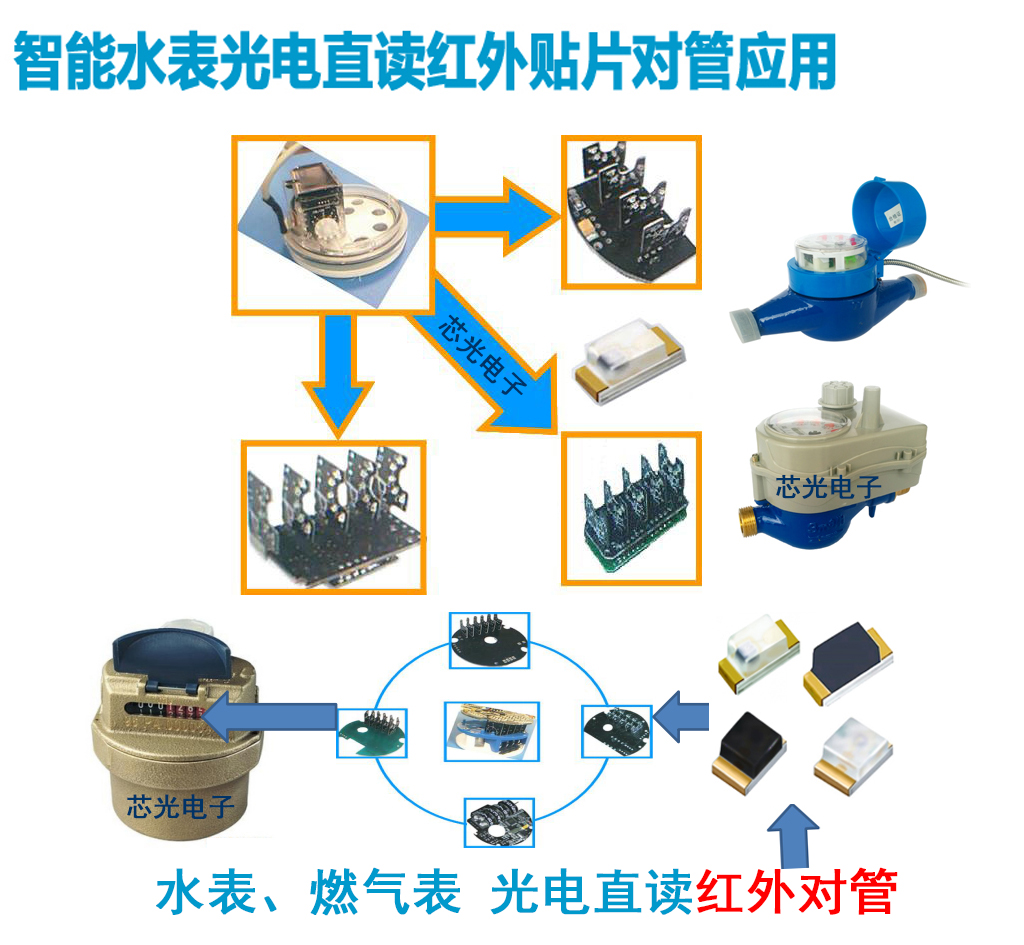

　　光电直读远传阀控水表的原理是在普通水表的计数器的字轮上注塑出特殊形状的透光槽，在字轮的两侧固定光电传感器及相关电路，工作时由集中器或抄表器供电，采用光电编码器原理，将每个字轮作为一个码盘，五个红外接收管感应字轮上的透光槽射过来的红外光而引起的电平变化组成一组五位数码，译码后传送到集中器或抄表器。

　　本类水表平时表计不工作，也不用通电，仅抄表时通过集中器或抄表器供电。集中器或抄表器将数据传至抄表计费计算机，利用收费软件即可形成收费系统。

主要优势

　　1.拥有远程抄表功能，解决了传统水表抄表困难、人员多、监管不方便以及多个售卡软件存在假卡、伪卡等现象，管理起来比较困难的问题。

　　2.水表可以“直读”，解决传统水表抄表不准的问题。

　　3.采用“M-BUS布线”的方式，解决了传统水表布线复杂的问题。

　　4.具有“表计无电源”功能，解决了IC卡水表需24小时供电，且停电后数据丢失，后备电池寿命短的问题。

　　5.有人工集中抄表不需外供电源的特点，解决了传统水表采集器数量多，维护量大，需要外供电源等问题。
