如何测试红外接收光敏二极管的好坏，接收管的测量

红外接收二极管又可称为红外光敏二极管，它与普通半导体二极管在结构上是相似的，被广泛应用于音箱、电视机、空调等等设备，它是电子电工专业必不可少的一种元器件。

测量红外接收二极管的好坏有两种方法，一种是将万用表调到蜂鸣档位置测量，另一种是将万用表调到电阻档位置进行测量。

一、蜂鸣档测量

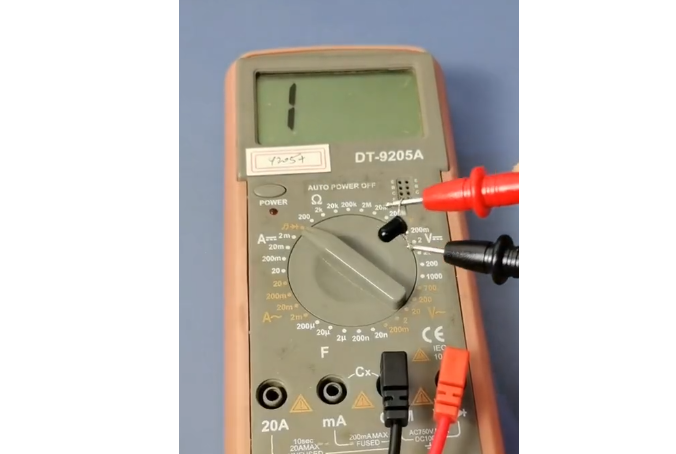

首先把万用表的档位调到蜂鸣档，也就是表上面标有二极管符号的位置，然后让红外接收二极管接到表笔上。

红笔接正极，黑笔接负极，然后用一个红外遥控器按键进行测试，如果万用表显示为电压降就表明该红外接收二极管是好的，同时也说明遥控器是好的。

二、电阻档测量

用万用表的Rx1k挡测量红外接收二极管的正、反向电阻，当正向电阻为3-4kΩ左右，反向电阻大于500kΩ以上时，表明被测管子是好的，如果被测管子的正、反向电阻值均为零或无穷大时，表明被测红外二极管已被击穿或开路，不能使用。
