如何测试槽型光电开关好坏的方法

槽型光电开关（又称 U 型光电开关）是一种对射式光电传感器，核心特点是将发射器与接收器封装在同一槽状外壳内，形成固定检测通道，通过检测槽内是否有物体遮挡光线来输出开关信号。其原理基于 “光电效应” 和 “遮挡触发” 机制，结构紧凑、抗干扰性强，广泛应用于工业自动化、电子设备等场景。

现在，各种光电开关在自动监测、自动控制、自动计数等生产领域得到了广泛的应用。在实际生产维修当中，根据光电开关的工作原理，利用两只万用表，对槽型光电开关的好坏进行快速判别。现以电动绕线机上计数用的槽型光电开关为例(也有称为“凹型光电开关的)，将测试方法介绍给大家。

先把万用表拨在R&TImes;100挡，两表笔分别测C、E的正、反向电阻应为无穷大，否则已损坏或性能变差。再把黑表笔搭在C脚，红表笔搭在E脚，然后把另一只万用表拨在R&TImes;1挡，其黑表笔搭在A脚，红表笔搭在K脚，利用万用表内部电池电压使光电发射管工作，此时C、E脚的电阻值马上降为较小值。拿掉A、K脚表笔，C、E脚电阻值马上恢复为无穷大。

　　如果把黑表笔搭在K脚，红表笔搭在A脚，则C、E无穷大电阻值不变，即可判断槽型光电开关基本正常。把搭A、K脚的万用表拨到R&TImes;lO或R&TImes;100挡时，C、E脚的导通电阻值将逐步增大，这主要是随着万用表电阻挡位的增大，其电阻挡“输出”的工作电流也随着下降，使流过光电发射管的电流变小，发射红外线能力变弱，光电接收管的导通电阻也随着增大，可进一步证明光电开关正常。需要说明：如一只采用指针式万用表，另一只采用数字式万用表，测试时应把数字式万用表接C、E脚，指针式万用表接A、K脚。这是由于数字式万用表的二极管挡或电阻挡只能提供微小的电流，不足以使光电开关中的发射管正常工作。

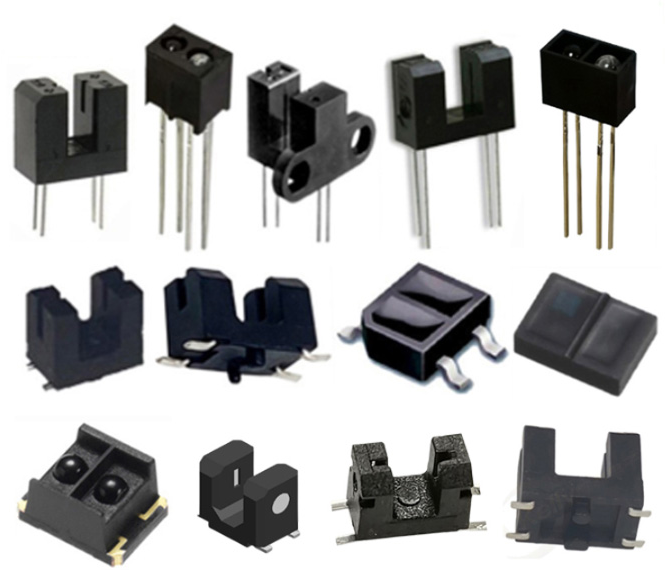

　　在实际应用当中，光电开关的大小和形状因使用场合、用途的不同而干差万别。槽型光电开关通常是标准的凹字形结构，其光电发射管和接收管分别位于凹形槽的两边，并形成一光轴。当被检测物体经过凹形槽并阻断光轴时，光电开关就产生了检测到的开关信号。槽型光电开关关安全可靠，适合检测高速变化的生产监测场所。

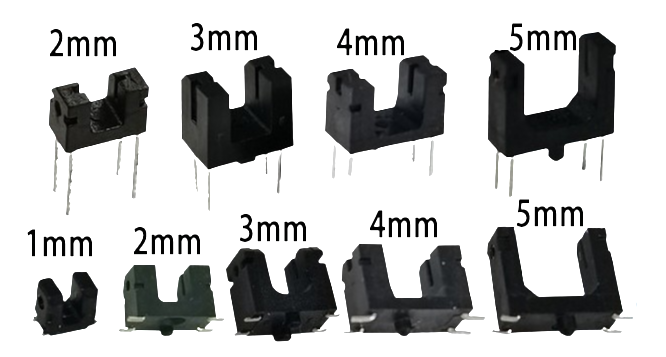

槽型光电开关槽宽距1-15mm：

1.1mm槽宽距光电开关：ITR1205ST11A/TR；

2mm槽宽距光电开关：ITR2151DT20A/TB，ITR2152ST20A/TR，XGITR20302T，XGITR20352S，AEDS9100，AEDS9200，AEDS9300，ITR9901，        XGITR20302(C)；

2.6mm槽宽距光电开关：ITR8105；

2.8mm槽宽距光电开关：XGITR20303T；

3mm槽宽距光电开关：ITR8102，ITR20403，ITR8104，ITR9816，XGITR20353S，EL130，YC1602，XGITR20403S，XGITR20303(C)；

4mm槽宽距光电开关：ITR20301，GK152，ES92B4，ITR20005，XGITR20304(C)，XGITR20304S；

5mm槽宽距光电开关：ITR1203DT50A/TB，ITR9707，ITR9606，ITR9608，ITR9702-F，ITR9813；GK105A，GP1S53V，ITR9809，ST150，ITR8406，ITR8405，ITR20607，XGITR20305(C)，XGITR20305S；

6mm槽宽距光电开关：ITR8402，TP808，H42B6；

8mm槽宽距光电开关：ITR180，ITR181；

10mm槽宽距光电开关：ITR1100，H2010，ITR1102，ITR9302；

12mm槽宽距光电开关：ITR1120；

15mm槽宽距光电开关：ITR1150；

目前槽型光电开关槽距宽可以到15MM，芯光电子皆可以定制生产。采用的是高发射功率红外光电二极管和高灵敏度晶体管组成。
