何为红外线接收头？其三个引脚定义功能与安装技巧

红外线接收头，亦称红外线接收模组、IRM（Infrared Receiver Module），是集成光电二极管、放大电路及解码功能的模块化组件。其核心由光电二极管（PD）、硅晶IC芯片、金属支架及环氧树脂胶体构成，按封装工艺分为压模型（360度接收）和灌胶型（270度接收），工作电压覆盖2.0V~5.5V，标准中心频率包含36kHz、37.9kHz（行业惯称38kHz）、40kHz及56.7kHz，可根据设备需求选择适用频点。主要应用于家用电视、DVD、空调等消费电子及智能家居领域。

关于红外线接收头的测量方法有很多种，都离不开管脚定义，弄懂了脚位图就明白了安装的精髓了。

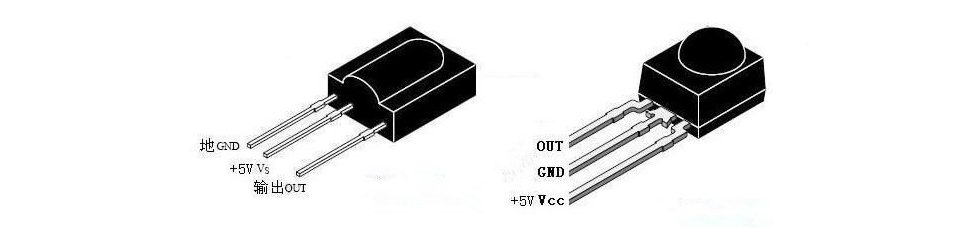

以空调家电来做例子，在空调中使用的红外线接收头一般有以下两种：

一般通电检测接收头三个引脚，GND与供电脚位，信号输出脚位间有+5v直流电压，即可基本判断为接收头损坏，更换同型号即可排除故障。

红外接收头的三个引脚通常为‌‌VCC（电源正极）、‌GND（电源负极）和‌OUT（信号输出）‌，接线时需将VCC接电源正极（通常为3.3V或5V）、GND接电源负极、OUT接接收电路的输入引脚。以下是具体接线步骤和注意事项：‌‌

引脚定义与功能

红外接收管的三个引脚功能明确，需严格区分：

‌VCC引脚‌：电源正极输入，需连接至直流电源正极，常见工作电压为3.3V或5V。‌‌

‌GND引脚‌：电源负极，需连接至电源负极或电路地线，以形成完整回路。‌‌

‌OUT引脚‌：信号输出端，将接收到的红外光信号转换为电信号，需连接至单片机、微控制器或其他电路的输入引脚。

接线步骤

‌确认引脚排列‌：

红外接收头的引脚排列可能因型号而异，常见顺序为从左到右VCC、OUT、GND，或VCC、GND、OUT。可通过查阅产品手册或使用万用表测量静态电流（正常应低于3mA）来确认。‌‌

‌连接电源‌：

将VCC引脚接入电源正极（如‌Arduino的5V引脚或电池正极）。‌‌

将GND引脚接入电源负极（如Arduino的GND引脚或电池负极）。‌‌

‌连接输出信号‌：将OUT引脚连接至接收电路的输入引脚（如Arduino的数字引脚11），以便后续解码处理。‌‌

关键注意事项

电源极性不可接反‌：VCC与GND接反可能导致接收管烧毁，接线前务必确认电源正负极。‌‌

电压匹配‌：根据接收管型号选择合适电压（3.3V或5V），过高电压会损坏器件。

‌抗干扰措施‌：在VCC引脚附近添加‌滤波电容（如22μF）或串联330Ω电阻，以减少电源噪声干扰。‌‌

避免强光直射‌：接收管应远离强光源，必要时使用‌遮光罩，防止误触发。‌‌

应用领域

红外接收头广泛应用于：空调、风扇、暖风机、加湿器、电视、DVD、机顶盒、车载移动DVD、硬盘播放器、多媒体组合音响、数码相框、手机等家电产品 ，电脑及周边设备，感应洁具，仪表，工业自动化，遥控玩具，通讯器材，照相器材，事务机器，金融电子，汽车电子，灯饰照明等领域。
